Проблемы с оттайкой в холодильной камере: не работает ТЭН, проверка таймера и датчика

Оттайка — одна из самых недооценённых систем в холодильном оборудовании. Пока она работает, о ней никто не вспоминает. Когда ломается — камера покрывается льдом, температура ползёт вверх, компрессор работает без остановки, а продукция начинает портиться. В этой статье разберём, как устроены системы оттайки, почему они выходят из строя, как проверить ТЭН, таймер и датчик, и какие ошибки чаще всего допускают при ремонте.

Зачем нужна оттайка и как она работает

Воздухоохладитель (испаритель) — это батарея холодных трубок с рёбрами, через которые вентилятор прогоняет воздух из камеры. На холодной поверхности moisture из воздуха конденсируется и замерзает. Если лёд не убирать, он нарастает слой за слоем: рёбра слипаются, воздух перестаёт проходить, теплопередача падает, и компрессор уже не может охладить камеру, даже если работает на износ.

Оттайка — это цикл, во время которого лёд на испарителе растапливается. После оттайки вода уходит через дренаж за пределы камеры, и испаритель снова готов к нормальной работе. В зависимости от типа системы оттайка включается по таймеру, по сигналу датчика или по команде контроллера.

Типы систем оттайки

Электромеханическая оттайка

Классическая схема, которая используется в холодильных камерах и витринах уже десятилетиями. Основные компоненты:

• ТЭН оттайки — нагревательный элемент, который крепится на испарителе или встроен в него. Включается на заданное время и растапливает лёд
• Таймер оттайки — электромеханический или электронный прибор, который переключает систему между режимом охлаждения и режимом оттайки по заданному интервалу (например, каждые 6 или 8 часов)
• Термовыключатель (термодатчик оттайки) — датчик температуры на испарителе, который размыкает цепь ТЭН, когда лёд растаял и температура испарителя поднялась выше заданного порога (обычно 7–10 °C)
• Термореле вентилятора — задерживает включение вентилятора после оттайки, пока испаритель не остынет, чтобы не гнать тёплый воздух в камеру

Схема простая: таймер отключает компрессор и вентилятор, включает ТЭН. ТЭН греет, лёд тает. Термовыключатель размыкает цепь, когда температура достигла порога. Таймер выдерживает заданное время, переключает систему обратно в режим охлаждения, вентилятор включается с задержкой.

Электронная оттайка

Современная схема, которая используется в контроллерах холодильных камер (например, Carel, Dixell, Eliwell). Вместо механического таймера всем управляет микропроцессорный контроллер:

• Контроллер — управляет циклом оттайки по времени или по температуре испарителя. Можно настроить интервал, длительность и тип оттайки (электрическая, горячим газом)
• Датчик температуры испарителя — термистор, который крепится на трубках испарителя и передаёт температуру контроллеру
• Реле оттайки — в контроллере или внешнее, которое подаёт питание на ТЭН или открывает соленоид горячего газа
• Датчик температуры камеры — контроллер использует его, чтобы не запускать оттайку, если температура в камере уже выше нормы

Электронная система гибче: можно настроить оттайку по фактическому состоянию испарителя, а не только по времени. Контроллер показывает коды ошибок, что упрощает диагностику. Но и ломаться есть чему: датчики, реле, сам контроллер.

Симптомы: как понять, что оттайка не работает

Проблема с оттайкой редко проявляется мгновенно — обычно она нарастает несколько дней, и поначалу кажется, что компрессор просто не справляется. Вот признаки, на которые нужно обратить внимание:

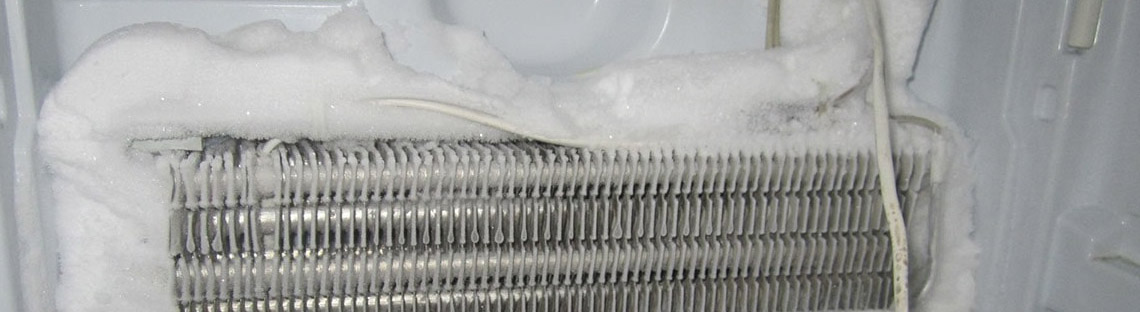

• Испаритель постепенно обрастает льдом — сначала на входе, потом по всей поверхности
• Температура в камере начинает «плавать» — то держится, то ползёт вверх
• Компрессор работает всё дольше и дольше, паузы между циклами сокращаются
• Из воздухоохладителя дует тёплый воздух — лёд заблокировал теплообмен
• Под камерой или на полу появляются лужи воды — дренаж не справляется или лёд тает не там, где должен
• После ручного выключения камеры на несколько часов температура снова держится, но через 2–3 дня проблема возвращается

Если вы заметили хотя бы два-три симптома — не ждите, пока испаритель превратится в ледяной монолит. Чем больше льда, тем дольше оттайка и тем выше риск повредить ТЭН или деформировать рёбра при чистке.

Проверка ТЭН оттайки

ТЭН — самый уязвимый компонент системы оттайки. Он работает в условиях постоянной влаги, перепадов температур и вибрации. Со временем нагревательная спираль перегорает, корпус корродирует, контакты окисляются.

Как проверить:

1. Обязательно отключите питание камеры. Это вопрос безопасности — ТЭН подключён к 220 В, и работать под напряжением нельзя
2. Снимите провода с клемм ТЭН. Иначе вы будете измерять сопротивление всей цепи, а не самого нагревателя
3. Измерьте сопротивление мультиметром. Щупы — на две клеммы ТЭН. Норма — от 200 до 800 Ом в зависимости от мощности ТЭН (чем мощнее, тем меньше сопротивление). Если показание 0 или близко к 0 — короткое замыкание. Если бесконечность (разрыв цепи) — спираль перегорела, ТЭН под замену
4. Проверьте утечку на корпус. Один щуп — на клемму ТЭН, второй — на корпус нагревателя. Если есть проводимость — пробой изоляции, ТЭН опасен и под замену
5. Осмотрите визуально. Трещины, вздутия, потемнения, следы коррозии — повод заменить, даже если сопротивление в норме. Внутри уже может быть начальная стадия разрушения

ТЭНы для холодильных камер бывают двух типов: алюминиевые (в виде пластины или трубки, крепятся на рёбра) и карбоновые (плёночные, наклеиваются на испаритель). Алюминиевые надёжнее и ремонтопригоднее, карбоновые компактнее и равномернее греют, но при повреждении замене не подлежат — только замена целиком.

Проверка таймера оттайки (электромеханического)

Таймер — это «командир» оттайки в электромеханических системах. Он переключает контакты между режимами охлаждения и оттайки по заданному интервалу. Внутри — моторчик, который вращает кулачок, и переключатель контактов. Со временем моторчик заклинивает, контакты подгорают или залипают.

Как проверить:

1. Найдите таймер — обычно в электрическом отсеке воздухоохладителя или на панели управления. На корпусе — шкала с настройками интервала и длительности оттайки
2. Проверьте переключение вручную. На корпусе таймера есть шлиц под отвёртку — поворотом по часовой стрелке можно принудительно переключить в режим оттайки. Если при переключении ТЭН начал греться (камеру можно не выключать, но будьте осторожны) — таймер переключает, но, возможно, не переключает автоматически
3. Проверьте контакты. Снимите разъём, мультиметром проверьте замыкание между контактами «компрессор» и «оттайка» в соответствующих режимах. Если в режиме охлаждения замкнут контакт оттайки или наоборот — контакты подгорели или залипли
4. Проверьте моторчик. Измерьте сопротивление обмотки моторчика таймера — если обрыв, таймер не вращается и не переключает режимы
5. Проверьте настройку. На шкале указан интервал (например, 6, 8, 12, 24 часа) и длительность оттайки (обычно 10–30 минут). Если интервал слишком большой — лёд не успевает растаять. Если длительность слишком короткая — оттайка не завершается. Если слишком длинная — ТЭН греет впустую и камера нагревается

Если таймер заклинил, контакты подгорели или моторчик не вращается — таймер под замену. Ремонтировать его не имеет смысла: стоит недорого, а риск повторной поломки высок.

Проверка датчика оттайки (термовыключателя)

Термовыключатель — это датчик, который крепится на испарителе и размыкает цепь ТЭН, когда лёд растаял. В электромеханических системах это биметаллический термовыключатель, в электронных — термистор.

Биметаллический термовыключатель:

• При низкой температуре (ниже 0 °C) — замкнут, ТЭН может работать
• При нагреве до 7–10 °C — размыкается, ТЭН выключается
• При остывании снова замыкается

Как проверить:

1. Снимите датчик с испарителя и отключите провода
2. В холодном состоянии (ниже 0 °C) — мультиметр должен показать замкнутую цепь (сопротивление близко к 0). Если разомкнут — датчик неисправен, ТЭН не включится вообще
3. В тёплом состоянии (комнатная температура, 20–25 °C) — мультиметр должен показать разомкнутую цепь. Если замкнут — датчик не размыкается, ТЭН будет греть бесконечно, пока не сработает таймер или тепловая защита
4. Можно проверить подогревом: положите датчик в стакан с тёплой водой (10–15 °C) и следите за переходом — должен щёлкнуть и разомкнуться. Потом в холодную воду — должен замкнуться

Термистор (в электронных системах):

• Измерьте сопротивление при двух разных температурах — например, при 0 °C (лёд с водой) и при 25 °C (комнатная)
• Сравните с характеристикой датчика (обычно NTC 10 кОм при 25 °C). При 0 °C сопротивление должно быть выше (32–35 кОм), при 25 °C — около 10 кОм
• Если сопротивление не меняется или сильно отличается от характеристики — датчик под замену
• Проверьте подключение: обрыв или короткое замыкание в проводе датчика — контроллер покажет ошибку или будет работать некорректно

Проверка дренажа

Дренаж — это трубка, по которой талая вода уходит из поддона испарителя за пределы камеры. Если дренаж забит — вода скапливается, замерзает, и лёд снова блокирует испаритель. Даже если ТЭН, таймер и датчик работают идеально.

Признаки забитого дренажа:

• Вода на полу камеры или под камерой
• Лёд в поддоне испарителя
• После оттайки вода не уходит — остаётся в поддоне и снова замерзает

Как прочистить:

1. Отключите камеру и дайте льду растаять
2. Прочистите дренажную трубку мягкой проволокой или специальным тросиком — не используйте острые предметы, можно повредить трубку
3. Промойте тёплой водой с небольшим количеством моющего средства
4. Проверьте выходное отверстие дренажа — иногда оно забивается грязью или насекомыми
5. Установите дренажный нагреватель (если предусмотрен) — он подогревает трубку и предотвращает замерзание воды в дренаже

Частые ошибки при замене и ремонте оттайки

• ТЭН заменён без проверки причины. ТЭН сгорел — но почему? Если он работал слишком долго из-за неисправного датчика или таймера, новый ТЭН сгорит так же. Сначала найдите причину, потом меняйте
• Неправильный ТЭН. Заменили на «аналогичный» — но мощность или форма другая. ТЭН греет слабее — лёд не тает. Или мощнее — перегрев, деформация рёбер, риск пожара
• Датчик установлен не на том месте. Если термовыключатель стоит не на трубке испарителя, а где-то сбоку — он будет измерять температуру воздуха, а не испарителя. Оттайка будет включаться слишком рано или слишком поздно
• Таймер настроен неправильно. Слишком короткая оттайка — лёд не тает. Слишком длинная — камера нагревается, компрессор работает с перегрузкой. Интервал между оттайками тоже важен: если лёд нарастает быстрее, чем задан интервал — испаритель обмёрзнет
• Дренаж не прочищен после замены ТЭН. Новый ТЭН растопит лёд, но вода не уйдёт — и через день проблема вернётся
• Вентилятор не проверен. Термореле вентилятора может не срабатывать — вентилятор включается сразу после оттайки и гонит тёплый воздух в камеру. Или наоборот, не включается вообще
• Игнорирование наледи после ремонта. Если через 2–3 дня после ремонта лёд снова появляется — проблема не устранена. Проверьте все компоненты заново, а не только тот, который заменили

Таблица: диагностика системы оттайки

Профилактика: как избежать проблем с оттайкой

• Проверяйте испаритель визуально — раз в неделю. Заметили наледь — не ждите, пока она нарастёт. Проверьте оттайку принудительно (ручной запуск на контроллере или поворот таймера)
• Чистите дренаж при каждом ТО. Промывайте тёплой водой с моющим средством — даже если не забит, грязь накапливается постепенно
• Проверяйте ТЭН при сезонном ТО. Сопротивление и утечка на корпус — два измерения, которые занимают 5 минут
• Контролируйте настройки. Интервал и длительность оттайки должны соответствовать условиям эксплуатации. Если камера часто открывается или стоит во влажной зоне — интервал нужно сократить
• Проверяйте уплотнитель двери. Если дверь не держит — тёплый влажный воздух поступает в камеру, и лёд нарастает быстрее, чем оттайка успевает его убрать
• Не загружайте тёплую продукцию рядом с воздухоохладителем. Тёплый пар обмерзает на испарителе быстрее, чем система успевает оттайку

Мнение экспертов «Индустрии Холода»

Проблемы с оттайкой — вторая по частоте причина вызовов сервисной бригады после утечек хладагента. И в 80% случаев виноват не один компонент, а цепочка: сгоревший ТЭН → забитый дренаж → нарастание льда → перегрузка компрессора. Мастера, которые меняют только ТЭН и уезжают, не почистив дренаж и не проверив датчик, делают медвежью услугу — через неделю клиент звонит снова.

Правильная диагностика оттайки занимает 20–30 минут: проверили ТЭН мультиметром, проверили термовыключатель в холодном и тёплом состоянии, проверили переключение таймера, пролили дренаж. Если хоть один компонент под подозрением — проверили все, потому что в системе оттайки все элементы связаны. Новый ТЭН при неисправном датчике — это деньги на ветер.

И ещё один момент: не пытайтесь сбивать лёд ножом или отвёрткой. Мы видели пробитые трубки испарителя, сломанные рёбра и порезанные ТЭН. Если лёд уже нарос — выключите камеру, откройте дверь и дайте ему растаять естественным путём. Это займёт 4–8 часов, но сохранит оборудование. А потом вызовите мастера — чтобы проблема не повторилась.
