Автоматика и диспетчеризация холодильных камер: базовый контур управления, выбор контроллеров и схема подключения

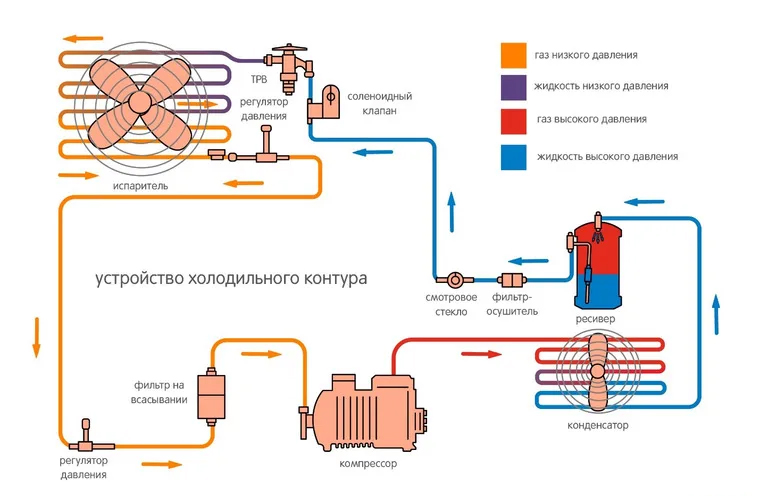

Холодильная камера без автоматики — это компрессор, который молотит без остановки, температура, которая гуляет на 5–10 градусов, и продукты, которые портятся в выходной, когда никого нет рядом. Автоматика — не роскошь, а страховка. Но здесь легко перетратить: рынок предлагает контроллеры от 3000 до 300 000 рублей, и не всегда понятно, за что платишь.

Разберёмся, какие задачи решает автоматика камеры, какой минимум компонентов нужен, как их связать в работающую систему и на чём можно сэкономить, а на чём нельзя.

Что должна делать автоматика холодильной камеры

Базовый контур управления решает пять задач:

• Поддержание температуры. Компрессор включается, когда температура поднимается выше уставки, и выключается, когда опускается. Это простейший двухпозиционный (старт-стоп) регулятор.
• Управление оттайкой. В низкотемпературных камерах на испарителе образуется лёд. Периодически нужно включать оттайку — электрическим ТЭНом или горячими парами хладагента — и сливать талую воду.
• Защита компрессора. Контроль давления всасывания и нагнетания: если давление падает ниже безопасного или поднимается выше допустимого — компрессор останавливается. Защита по температуре нагнетания — дополнительная страховка от перегрева.
• Сигнализация аварий. Если температура в камере превысила критический порог, пропало электропитание или сработала защита — нужно сообщить об этом. Хотя бы зуммером и лампочкой, в идеале — отправкой СМС или push-уведомления.
• Вентиляторы испарителя. Управление вентиляторами: работают при включённом компрессоре, останавливаются на время оттайки, возобновляют работу после.

Всё остальное — диспетчеризация, сбор данных, удалённый доступ, интеграция с ERP — это уже второй уровень, который строится поверх базового контура.

Три уровня сложности: от простого к умному

Уровень 1: Термостат + реле (минимум)

Самый простой вариант — комнатный термостат с выходным реле. Термостат измеряет температуру в камере, и когда она выше уставки, замыкает контакт. На этот контакт подключено реле компрессора (через магнитный пускатель). Компрессор включается, охлаждает, термостат размыкает контакт — компрессор останавливается.

Для оттайки — отдельный таймер (механический или электронный), который раз в 6–12 часов размыкает цепь компрессора и замыкает цепь ТЭНа оттайки на 15–30 минут. После оттайки — пауза 2–3 минуты (дренаж), затем запуск вентиляторов и компрессора.

Защита — реле низкого/высокого давления (ДРВ/ДРД) в цепи управления компрессором. При срабатывании — отключение с ручным сбросом.

Плюсы: дёшево, просто, ремонтопригодно. Каждый компонент заменяется за 10 минут.

Минусы: нет данных, нет удалённого контроля, нет журнала ошибок. Если авария случилась ночью — узнаете утром по порче продукта. Гистерезис (разница между включением и выключением) обычно 2–4 °C, что для точного хранения многовато.

Для чего подходит: простые среднетемпературные камеры на малых производствах, складах, в кафе. Где цена ошибки — один-два дня простоя, а не порча крупной партии товара.

Уровень 2: Контроллер с дисплеем (оптимум)

Здесь вместо термостата и таймера — один электронный контроллер, который управляет всем: компрессором, вентиляторами, оттайкой, дренажем. Контроллер имеет цифровой дисплей, кнопки настройки, датчик температуры (NTC или PT1000) и несколько релей на выходе.

Популярные модели: Carel ir33, Eliwell EWPlus, Dixell XR-series, Lom SOC, Bitzer CSR. Цена — от 3000 до 15 000 рублей в зависимости от количества входов/выходов и функций.

Что контроллер делает лучше термостата:

• Точное управление: гистерезис настраивается от 0,1 °C. ПИД-регулирование в некоторых моделях — ещё точнее.
• Умная оттайка: по времени, по температуре испарителя или по толщине льда (при наличии второго датчика). Не греет лишний раз — экономит электричество.
• Журнал аварий: хранит последние 10–30 событий с временем и типом аварии. Можно посмотреть, что произошло, пока вас не было.
• Защита компрессора: минимальное время между пусками (антициклинг), задержка пуска после восстановления питания, контроль тока.
• Один корпус — одна точка управления: не нужно искать, какой таймер сработал, где реле, какой контакт подгорел.

Плюсы: компактно, функционально, журналирование, гибкая настройка. Подходит для 90% коммерческих камер.

Минусы: нет удалённого доступа. Чтобы посмотреть журнал или изменить уставку, нужно подойти к камере. Нет оповещения об авариях — только звуковой/световой сигнал на панели.

Для чего подходит: среднетемпературные и низкотемпературные камеры в магазинах, на производствах, складах. Где есть персонал на объекте, но нужна надёжная автоматика с журналом.

Уровень 3: Контроллер + диспетчеризация (максимум)

К контроллеру уровня 2 добавляется модуль связи — RS485 (Modbus RTU), Ethernet (Modbus TCP) или Wi-Fi. Контроллер подключается к локальной сети объекта или через GSM-шлюз в облако. Данные выводятся на диспетчерский пульт, в веб-интерфейс или в мобильное приложение.

Что даёт диспетчеризация:

• Удалённый мониторинг: текущая температура, статус компрессора, вентиляторов, оттайки, ошибки — всё на экране смартфона или компьютера. Не нужно ехать на объект.
• Оповещения об авариях: СМС, push, email при превышении температуры, пропадании питания, срабатывании защиты. Реакция — за минуты, а не за часы.
• Журнал данных (data logging): график температуры за сутки, неделю, месяц. Нужен для контроля качества, для проверок, для расследования причин порчи продукта.
• Удалённая настройка: изменить уставку, запустить оттайку, сбросить аварию — с телефона. Удобно, но требует парольной защиты.
• Интеграция: данные можно передать в систему учёта (ERP), в BMS (Building Management System), в систему энергетического мониторинга.

Плюсы: полный контроль, быстрая реакция на аварии, документирование, снижение затрат на обходы и проверки.

Минусы: дороже, требует настройки сети и программирования. Если интернет пропадёт — локальное управление продолжит работать, но удалённый доступ отпадёт.

Для чего подходит: распределённые объекты (сеть магазинов, несколько складов), камеры с ценным грузом, объекты без постоянного персонала, производства с требованиями HACCP.

Минимальный набор компонентов для базового контура

Разберём конкретный состав для камеры среднетемпературного режима (0…+8 °C) с внутренним блоком (испарителем) и выносным компрессорно-конденсаторным агрегатом. Это самая распространённая конфигурация.

1. Контроллер (Carel ir33 или аналог). Один. Управляет компрессором, вентиляторами испарителя, оттайкой, дренажем. Дисплей, 4 реле, 2 датчика температуры (камера + испаритель). Цена — 4000–7000 руб.
2. Датчик температуры камеры (NTC). Один. Ставится в камере на стене или на возврате воздуха из камеры. Длина кабеля — до 30 м. Цена — 300–500 руб.
3. Датчик температуры испарителя (NTC). Один (опционально, но рекомендуется). Ставится на трубку испарителя для контроля оттайки. Цена — 300–500 руб.
4. Реле низкого/высокого давления (ДРД/ДРВ). Одно комбинированное или два раздельных. Ставится на компрессорном агрегате. При срабатывании — размыкает цепь управления. Цена — 1500–3000 руб.
5. Магнитный пускатель компрессора. Подбирается по мощности компрессора. Управляется выходным реле контроллера. Цена — 1500–4000 руб.
6. Контактор вентиляторов испарителя. Меньшей мощности, чем пускатель компрессора. Цена — 800–1500 руб.
7. ТЭН оттайки (если оттайка электрическая). Встроен в испаритель или отдельный. Управляется реле оттайки контроллера. Цена — включена в стоимость испарителя или 1000–3000 руб. за отдельный ТЭН.
8. Кнопка аварийного останова. «Грибок» на дверце электрощита. Отключает всё. Цена — 300–500 руб.
9. Световая и звуковая сигнализация. Сигнальная колонна (зелёный — норма, красный — авария, зуммер) или реле с лампой на щите. Цена — 500–2000 руб.
10. Автоматические выключатели. На линию компрессора, вентиляторов, ТЭНа оттайки, управляющих цепей. По одному на каждую линию. Цена — 300–800 руб. за штуку.
11. Клеммные колодки и проводка. Провод сечением по току, DIN-рейки, клеммы WAGO или винтовые. Цена — 1000–3000 руб. на всю сборку.

Итого базовый комплект — 12 000–22 000 рублей без учёта labour. Для камеры 15–20 м³ это 5–8% от стоимости оборудования. Необязательно, но критично важно.

Типовая схема подключения

Схема построена вокруг контроллера, который получает данные от датчиков и управляет исполнительными механизмами через реле.

Входы контроллера:

• D1 — датчик температуры камеры (NTC). Основной. По нему контроллер включает и выключает компрессор.
• D2 — датчик температуры испарителя (NTC). Для управления оттайкой: когда температура испарителя поднимается выше заданной (например, +10 °C), оттайка завершается.
• D3 (цифровой вход) — сигнал с реле давления (ДРД/ДРВ). Нормально замкнут. При срабатывании — размыкается, контроллер фиксирует аварию и останавливает компрессор.
• D4 (цифровой вход) — сигнал с кнопки аварийного останова. Нормально замкнут. При нажатии — полный останов.

Выходы контроллера (реле):

• R1 — управление компрессором. Замыкается при температуре выше уставки, размыкается при достижении уставки минус гистерезис.
• R2 — управление вентиляторами испарителя. Работают вместе с компрессором, останавливаются на время оттайки и дренажа.
• R3 — управление оттайкой. Замыкается на время оттайки (по таймеру или по температуре испарителя). Питание подаётся на ТЭН или на соленоид горячих паров.
• R4 — общая авария. Замыкается при любой аварии: срабатывание реле давления, превышение температуры, пропадание питания, обрыв датчика. К R4 подключаются сигнальная лампа и зуммер.

Силовая часть:

• Линия 1 (через автомат QF1 и пускатель KM1) — компрессор. Управляется R1.
• Линия 2 (через автомат QF2 и контактор KM2) — вентиляторы испарителя. Управляется R2.
• Линия 3 (через автомат QF3 и контактор KM3) — ТЭН оттайки. Управляется R3.
• Линия 4 (через автомат QF4) — контроллер, датчики, сигнализация. Питание 220 В, от которого контроллер питается сам.

Защита по давлению: реле давления (P) устанавливается на линии всасывания и/или нагнетания компрессора. Контакт реле включается последовательно с цифровым входом D3 контроллера. При срабатывании контроллер немедленно отключает R1 (компрессор) и активирует R4 (авария).

Датчики температуры и влажности: что ставить

Температура — главный параметр. Для её измерения в холодильных камерах используют два типа датчиков:

• NTC (термистор). Самый распространённый для коммерческих камер. Точность ±0,5…1 °C, диапазон −40…+90 °C, цена — 200–500 руб. Прост в подключении (два провода), но длина линии ограничена 30–50 м из-за сопротивления кабеля.
• PT1000 (платиновый). Точность ±0,1…0,3 °C, диапазон −200…+600 °C, цена — 500–2000 руб. Стабильнее и точнее, длина линии до 100 м. Применяется в промышленных установках и камерах с требованиями HACCP.

Влажность измеряется отдельным датчиком (или комбинированным — температура + влажность). Контроллер может управлять осушителем или вентиляцией, если влажность в камере выходит за рамки. Для большинства камер влажность — справочный параметр, но для созревания сыров, хранения овощей, выдержки мяса — критичный.

Датчик влажности (ёмкостный) стоит 1500–5000 руб. В условиях высокой влажности и низких температур он может обмерзать, поэтому ставится в защитном кожухе с минимальным подогревом или выносится в зону с температурой выше точки росы.

Сигнализация аварий: как не пропустить проблему

Аварийная сигнализация — последний рубеж обороны. Если всё остальное сломалось, она хотя бы даст знать, что что-то не так. Минимум — зуммер и красная лампа на щите. Но зуммер слышно только если кто-то рядом. Для ночных аварий и удалённых объектов этого мало.

Варианты оповещения:

• Зуммер + лампа. Дёшево, локально. Подходит, если на объекте есть дежурный персонал.
• GSM-дозвонщик. При аварии звонит на телефон и/или отправляет СМС. Не требует интернета, работает везде, где есть сотовая связь. Цена модуля — 3000–8000 руб. Подключается к реле аварии контроллера (сухой контакт). Простое и надёжное решение для удалённых объектов.
• Ethernet/Modbus + облако. Данные передаются в облако, уведомления — через push или email. Требует интернета, но даёт больше: графики, историю, удалённую настройку. Цена — модуль 5000–15 000 руб. + облачная подписка (иногда бесплатно, иногда 200–1000 руб./мес).
• Интеграция в BMS/SCADA. Для крупных объектов с единой системой диспетчеризации. Контроллер камеры — один из узлов общей сети. Требует программирования, но даёт централизованное управление.

Сравнение контроллеров для базового контура

Типичные ошибки при сборке автоматики

1. Датчик температуры стоит рядом с дверью или вентилятором. Поток тёплого воздуха из двери или холодный от вентилятора искажает показания. Ставьте датчик в центре камеры, на возврате воздуха к испарителю, в защитном кожухе.
2. Нет антициклинга. Компрессор включается 20–30 раз в час. Ресурс падает, контакты подгорают. Минимум — 4–6 пусков в час, лучше 2–3. Настройте в контроллере минимальное время работы и минимальное время между пусками.
3. Оттайка по времени «вслепую». Оттайка запускается каждые 6 часов на 30 минут, даже если льда нет. ТЭН греет впустую, камера нагревается, компрессор потом работает дольше. Решение — датчик испарителя: оттайка заканчивается, когда температура испарителя поднялась до +5…+10 °C, а не по таймеру.
4. Реле давления не подключено к контроллеру. Реле сработало, компрессор остановился — но контроллер не знает об аварии. Через 5 минут он снова даёт команду на пуск. Пускатель щёлкает, компрессор не запускается (реле разомкнуто), контакты подгорают. Обязательно подключайте контакт реле давления на цифровой вход контроллера.
5. Нет защиты питания контроллера. Скачок напряжения — и контроллер завис или сбросил настройки. Ставьте реле контроля фаз или хотя бы стабилизатор на линию питания контроллера.
6. Провода без маркировки. Через год никто не помнит, какой провод куда идёт. Маркируйте каждый провод на обоих концах — экономит часы при диагностике.
7. GSM-модуль без резервного питания. При пропадании электричества модуль обесточивается и не может сообщить об аварии. Ставьте модуль с встроенным аккумулятором или ИБП на линию контроллера и связи.

Мнение экспертов

1. Не экономьте на контроллере. Разница между термостатом за 2000 руб. и контроллером за 5000 руб. — 3000 рублей. А разница в возможностях — журнал аварий, умная оттайка, антициклинг, защита по давлению. Эти 3000 рублей окупаются за один предотвращённый аварийный случай. Термостат — для камеры в гараже, не для коммерческого объекта.

2. Диспетчеризация — не для всех, но для многих. Если у вас одна камера и вы рядом — GSM-модуль избыточен. Если у вас три магазина по городу — без диспетчеризации вы каждый день ездите на обход. Один предотвращённый порчей товара случай окупает модуль связи и три года облачной подписки. Считайте стоимость простоя и порчи — обычно диспетчеризация окупается за 6–12 месяцев.

3. Датчик испарителя — не опция, а необходимость. Оттайка «по таймеру вслепую» — пережиток. Датчик испарителя за 300 рублей позволяет оттаивать только когда нужно: экономит 10–15% электроэнергии, продлевает ресурс ТЭНа и компрессора. Если контроллер поддерживает два датчика — ставьте оба. Если только один — ставьте на испаритель, а температуру камеры контролируйте по встроенному датчику контроллера (если он есть) или выносным термометром.

4. Реле давления — не страховка, а обязательный компонент. Срабатывание реле давления — единственная быстрая защита компрессора при потере хладагента, закупорке капилляра, отказе вентилятора конденсатора. Без реле компрессор работает «на сухую» и сгорает. Контакт реле должен идти на контроллер, а не только на пускатель — чтобы фиксировать аварию в журнале и не пытаться перезапустить.

5. Разделяйте силовые и управляющие цепи. Провода датчиков (слаботочные) и провода пускателей (220 В) должны идти в разных лотках или трубах. Наводка от силовой линии на датчик даёт ложные показания: температура «скачет», контроллер включает-выключает компрессор без причины. Экранированный кабель для датчиков — не лишняя трата, а защита от помех.

6. HACCP-журнал — если работаете с пищевой продукцией. Если на объекте есть требования HACCP, журнала аварий контроллера недостаточно — нужен непрерывный data logging с выгрузкой отчётов. Это означает контроллер с RS485/Ethernet и ПО для сбора данных, либо облачное решение. Бумажный журнал температуры, который заполняют вручную раз в смену, — не подходит: он не показывает, что было между отметками. Автоматический лог — единственный аргумент при проверке и расследовании.

7. Резервируйте питание контроллера. Контроллер без питания — «слепая» камера. ИБП на 500–1000 ВА стоит 3000–5000 руб. и держит контроллер и GSM-модуль 2–4 часа. Этого достаточно, чтобы получить уведомление об отключении электричества и принять меры. Без ИБП вы узнаете об отключении, когда продукт уже испорчен.
