Защита холодильного оборудования при нестабильном напряжении и отключениях: РКФ, стабилизаторы, ИБП, АВР и аккумулирование холода

Холодильное оборудование — один из самых уязвимых потребителей электроэнергии. Компрессор не прощает скачков напряжения, а отключение питания на 2–3 часа летом может стоить содержимого всей камеры. В Краснодарском крае ситуация усугубляется: пиковые нагрузки в жару, износ сетей в промзонах, плановые и аварийные отключения. По нашим данным, до 40% сервисных вызовов в сезон связаны не с поломкой компрессора, а с последствиями проблем с электропитанием.

Разберёмся, что именно портит оборудование, какие схемы защиты работают, а какие — пустая трата денег, и как спланировать резервирование под конкретный объект — от маленькой камеры в кафе до распределительного склада на 500 м³.

Что именно убивает холодильное оборудование

Проблемы с электропитанием делятся на три типа, и каждый портит по-своему:

1. Низкое напряжение (160–200 В)

При падении напряжения ниже номинала компрессорный двигатель пытается сохранить мощность и увеличивает потребляемый ток. Ток растёт обратно пропорционально напряжению: при 180 В вместо 220 В ток увеличивается на 20–25%. Обмотки перегреваются, изоляция деградирует. Тепловое реле срабатывает с задержкой — за эти секунды обмотка может получить непоправимый перегрев. При хроническом низком напряжении компрессор «устаёт» за 6–12 месяцев: теряет производительность, шумит, заклинивает.

В Краснодарском крае низкое напряжение — явление сезонное. Летом, когда включены кондиционеры, сеть «проседает» на 10–20 В в часы пик (17:00–22:00). В промзонах с старой подстанцией падение может достигать 30–40 В.

2. Высокое напряжение (240–280 В)

Повышенное напряжение — менее частая, но более разрушительная проблема. При 260 В ток через обмотки возрастает на 18%, магнитопровод насыщается, двигатель перегревается. Электроника контроллеров, реле, датчиков рассчитана на 230 В ±10%, и при 260 В конденсаторы в блоках питания вздуваются за недели. Реле контроля фаз и стабилизаторы помогают, но не всегда успевают: скачок до 280 В может прийти мгновенно при коммутации на подстанции.

3. Отключения и провалы

Полное отключение — самый очевидный случай. Но не менее опасны кратковременные провалы (0,5–3 секунды): компрессор останавливается, давление в системе не успевает выравняться, и при восстановлении питания контроллер мгновенно даёт команду на повторный пуск. Компрессор запускается против высокого давления нагнетания — пусковой ток в 6–8 раз выше номинального, контакты пускателя подгорают, а в худшем случае — гидроудар и разрушение клапанной плиты (у поршневых) или заклинивание спирали (у спиральных).

В жару полный отказ электричества на 2–4 часа приводит к росту температуры в среднетемпературной камере на 6–10 °C, в низкотемпературной — на 4–8 °C. Если продукты уже загружены, необратимая порча начинается при превышении критической температуры на 2–3 °C в течение 4–6 часов.

Первая линия защиты: реле контроля фаз и напряжения

Самый дешёвый и обязательный компонент защиты — реле контроля фаз и напряжения (РКФ). Стоит 1500–4000 руб., монтируется на DIN-рейку в щите управления. Что делает:

• Отключает нагрузку при выходе напряжения за заданные пределы (обычно 190–250 В, настраивается).
• Контролирует последовательность и обрыв фаз — при трёхфазном питании защита от «обратной фазы», которая крутит компрессор в обратную сторону и разрушает его за секунды.
• Задержка повторного включения — настраивается 3–10 минут. За это время давления в холодильном контуре выравниваются, и повторный пуск идёт без гидроудара.

РКФ — это «мирная» защита: она не исправляет напряжение, а просто отключает оборудование, когда параметры плохие. Это спасает компрессор, но не спасает продукт. Если отключение длится 2 часа — температура ползёт вверх.

Стабилизаторы напряжения: когда они работают, а когда — нет

Стабилизатор — устройство, которое преобразует входное напряжение (например, 180 В) в выходное (220 В). Для холодильного оборудования применяют три типа:

Релейный стабилизатор

Самый дешёвый (8000–20 000 руб. для 5–10 кВт). Переключает обмотки автотрансформатора реле — ступенчато, с точностью 5–8%. Подходит для бытовых холодильников и малых камер, где точность не критична. Минусы: ступенчатое переключение даёт микроразрывы питания при каждом скачке — компрессор «дёргается», реле изнашиваются за 3–5 лет. Шумный — щелчки при переключении.

Электромеханический (сервоприводный) стабилизатор

Плавная регулировка щёткой по обмотке трансформатора. Точность 2–3%, без ступеней. Стоит 15 000–40 000 руб. для 5–10 кВт. Плюсы: чистое напряжение, не «дёргает» компрессор. Минусы: медленная реакция (0,5–2 секунды) — не успевает за резкими скачками. Щётка изнашивается, требует замены раз в 3–5 лет. Не подходит для пыльных помещений.

Двойного преобразования (online ИБП)

Это уже не просто стабилизатор, а источник бесперебойного питания с двойным преобразованием: входной переменный ток → постоянный → переменный. На выходе — идеальная синусоида 220 В ±1%, независимо от входа. Стоит от 40 000 до 200 000 руб. для 3–10 кВт. Самый надёжный вариант: полностью изолирует нагрузку от проблем сети, мгновенно переключается на батарею при отключении. Минус — цена и габариты. КПД 90–95%, то есть 5–10% энергии теряется на преобразование.

Важное правило: стабилизатор не заменяет реле контроля фаз. РКФ ставится после стабилизатора как последняя линия — на случай, если стабилизатор выйдет из строя или не справится.

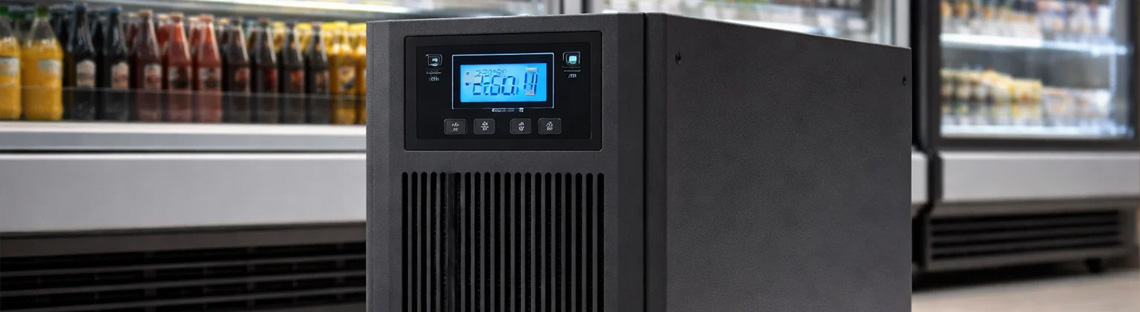

ИБП для холодильного оборудования: мифы и реальность

Источник бесперебойного питания (ИБП) для холодильной камеры — нестандартная задача. Бытовой компьютерный ИБП на 500 ВА не подойдёт: пусковой ток компрессора в 6–8 раз выше номинального, и ИБП просто уйдёт в защиту или сгорит.

Требования к ИБП для холодильного оборудования:

• Перегрузочная способность — не менее 200% от номинала в течение 30 секунд. Компрессор при пуске берёт 6–8 × Iном, и ИБП должен это выдержать.
• Чистая синусоида на выходе. Модифицированная синусоида (аппроксимированная, ступенчатая) разрушает обмотки компрессора — двигатель греется, вибрирует, теряет ресурс. Только чистый синус.
• Online-топология (двойное преобразование). Line-interactive и offline ИБП имеют задержку переключения 4–10 мс — для холодильного контроллера это нормально, но для работающего компрессора — микроразрыв, после которого идёт повторный пуск с гидроударом.
• Время автономной работы. ИБП для камеры — это не «продержаться 10 минут до запуска генератора». Это «продержаться 1–4 часа, пока электричество не дадут». Значит, нужны внешние батареи, а не встроенные.

Расчёт мощности ИБП:

$P_{ИБП} = P_{ном} \times K_{пуск} \times K_{запас}$

где $P_{ном}$ — номинальная мощность компрессора (кВт), $K_{пуск}$ — коэффициент пускового тока (6–8 для поршневого, 3–4 для спирального с плавным пуском, 2–3 для инверторного), $K_{запас}$ = 1,2–1,3.

Пример: спиральный компрессор 3 кВт, $K_{пуск}$ = 4 (со звёзд-треугольником), $K_{запас}$ = 1,2:

$P_{ИБП} = 3 \times 4 \times 1{,}2 = 14{,}4$ кВА

Нужен ИБП на 15 кВА. Цена — от 120 000 руб. Плюс батареи.

Расчёт батарейной ёмкости для 2 часов автономной работы при потреблении 3 кВт:

$C = \frac{P \times t}{U \times \eta \times DOD}$

где $P = 3000$ Вт, $t = 2$ ч, $U = 48$ В (типовое для ИБП), $\eta = 0{,}9$ (КПД инвертора), $DOD = 0{,}8$ (глубина разряда, чтобы батареи жили долго).

$C = \frac{3000 \times 2}{48 \times 0{,}9 \times 0{,}8} = \frac{6000}{34{,}56} = 174$ А·ч

Нужен блок батарей 48 В, 174 А·ч — это 4 штуки 12 В, 200 А·ч. Цена — 40 000–60 000 руб. Итого ИБП + батареи — 160 000–180 000 руб. для камеры с компрессором 3 кВт.

АВР и дизель-генератор: резерв для крупных объектов

Для крупных складов и производств ИБП на часы автономии — нерентабелен: батареи стоят как сам агрегат. Здесь используют схему АВР (автоматический ввод резерва) с дизель-генератором.

Принцип работы АВР:

1. Отключение основного питания. Реле АВР фиксирует пропадание напряжения.
2. Задержка 3–10 секунд — чтобы исключить срабатывание при кратковременных провалах.
3. Команда на запуск генератора. Дизель прокручивается стартером, выходит на рабочий режим за 15–30 секунд.
4. Переключение нагрузки на генератор. Контакт АВР переключает питание с основной линии на генераторную.
5. Восстановление основного питания. АВР фиксирует появление напряжения на основной линии, ждёт 30–60 секунд (проверка стабильности), затем переключает нагрузку обратно и глушит генератор.

Критически важный момент: между отключением основного питания и запуском генератора проходит 30–60 секунд. В это время холодильное оборудование обесточено. Контроллеры сбрасывают настройки, журнал прерывается, компрессор останавливается. Поэтому АВР всегда комбинируют с ИБП малой ёмкости — только для контроллеров и автоматики, не для компрессоров. ИБП на 500–1000 ВА (3000–5000 руб.) держит автоматику 1–2 часа, а компрессоры запускаются от генератора.

Мощность генератора для холодильной нагрузки — отдельный расчёт. Компрессоры имеют высокий пусковой ток, и генератор должен его выдержать. Правило: мощность генератора — не менее 2 × суммарной номинальной мощности компрессоров. Если стоит звезда-треугольник или плавный пуск — можно 1,5 ×. Но лучше закладывать 2 × — генератор не работает на пределе, дизель служит дольше.

Буферное аккумулирование холода: дёшево и надёжно

Альтернатива или дополнение к ИБП — буферное аккумулирование холода (thermal storage). Идея простая: пока электричество есть, компрессор намораживает «с запасом» — либо в дополнительном аккумуляторе холода, либо за счёт снижения температуры в камере ниже уставки. Когда электричество пропадает, запас холода держит температуру без компрессора.

Вариант 1: Аккумулятор холода (расходный бак)

Бак с теплоносителем (пропиленгликоль или эвтектический раствор), который охлаждается компрессором до −5…−10 °C. Когда компрессор останавливается, холодный теплоноситель циркулирует по контуру камеры, поддерживая температуру. Объём бака рассчитывается под время автономной работы: 1 м³ эвтектического раствора с фазовым переходом при −5 °C даёт примерно 50–70 кВт·ч холода. Этого достаточно для камеры 50 м³ на 4–6 часов без компрессора.

Плюсы: не зависит от электричества, нет батарей, нет генератора. Работает бесшумно.

Минусы: занимает место, требует циркуляционного насоса (которому тоже нужно питание — но насос потребляет 100–300 Вт, и для него хватит маленького ИБП). Стоимость бака и монтажа — 80 000–200 000 руб. в зависимости от объёма.

Вариант 2: Эвтектические плиты

В камере устанавливаются плиты с заложенным внутри раствором с фазовым переходом (плавление/затвердевание) при заданной температуре. Для среднетемпературных камер — при +2…+5 °C, для низкотемпературных — при −18…−25 °C. Пока компрессор работает, плиты «заморожены». При отключении питания плиты медленно отдают холод, держат температуру 6–12 часов.

Стоимость — 3000–8000 руб. за плиту. На камеру 20 м³ нужно 6–10 плит. Итого — 20 000–80 000 руб. Проще и дешевле аккумулятора, но меньше запас холода.

Вариант 3: «Перевод в режим запаса» контроллером

Самый дешёвый вариант — настройка контроллера на снижение температуры камеры на 2–3 °C ниже уставки в ночные часы (когда тариф дешевле и отключения менее вероятны) или перед прогнозируемым отключением. Днём, при отключении, запасённый холод держит температуру дольше. Не требует дополнительного оборудования — только настройка контроллера. Эффективность — 1–2 доп. часа автономии.

Схемы защиты для разных объектов

Пример для небольшой камеры (кафе, магазин)

Камера 12 м³, среднетемпературная (0…+5 °C), компрессор 1,5 кВт. Объект в Краснодаре, в старом жилом районе, где напряжение летом падает до 190 В, отключения — 2–4 раза в год по 1–3 часа.

Рекомендуемая схема:

1. РКФ на входе щита — 2500 руб.
2. Релейный стабилизатор 5 кВА — 12 000 руб.
3. Эвтектические плиты (4 шт.) — 20 000 руб.
4. Малый ИБП 500 ВА только для контроллера — 4000 руб.

Итого: ~38 500 руб. Стабилизатор выравнивает напряжение, РКФ защищает от скачков и обрыва фаз, плиты держат температуру 3–4 часа при отключении, ИБП обеспечивает работу контроллера и GSM-сигнализации. Компрессор не запускается от ИБП — он ждёт восстановления питания. Этого достаточно для кафе или магазина, где порча товара за 3 часа — потери, но не катастрофа.

Пример для распределительного склада

Склад 300 м³, две низкотемпературные камеры (−18 °C), три среднетемпературные (+2 °C), суммарная мощность компрессоров — 45 кВт. Объект в промзоне, отключения — 6–10 раз в год, летом — до 4–6 часов.

Рекомендуемая схема:

1. РКФ на каждом щите управления — 5 × 4000 = 20 000 руб.
2. Промышленный стабилизатор 100 кВА (3-фазный) — 250 000 руб.
3. ИБП 3000 ВА для контроллеров и диспетчеризации (всех камер) — 25 000 руб.
4. АВР + дизель-генератор 100 кВА — 800 000–1 200 000 руб.
5. Аккумулятор холода 2 м³ с эвтектическим раствором для критических камер — 300 000 руб.

Итого: ~1 400 000–1 800 000 руб. Это много, но при стоимости груза в складе на десятки миллионов рублей — оправдано. Аккумулятор холода покрывает паузу 30–60 секунд до запуска генератора и даёт буфер на случай, если генератор не запустится с первого раза. Стабилизатор защищает компрессоры от хронического низкого напряжения в летние пики. РКФ — последняя линия защиты на каждом щите.

Мнение экспертов

1. РКФ — обязательный минимум, без исключений. Реле контроля фаз за 2500 руб. спасает компрессор за 80 000 руб. Это самая высокая рентабельность инвестиций в холодильной автоматике. Отсутствие РКФ — это не экономия, а халатность. Каждый щит управления холодильной камерой должен начинаться с РКФ, независимо от размера объекта.

2. Стабилизатор нужен не всегда — проведите замер. Перед покупкой стабилизатора замерьте напряжение в течение недели — в часы пик (17:00–22:00) и утром (7:00–9:00). Если падает до 200 В и ниже — стабилизатор нужен. Если держится 215–225 В — не нужен, РКФ достаточно. Покупка стабилизатора «на всякий случай» — лишние 15–30 тысяч рублей, которые можно потратить на ИБП для автоматики или эвтектические плиты.

3. ИБП для компрессора — дорого и не всегда нужно. Online ИБП на 15 кВА с батареями для 2 часов автономии — это 150 000–200 000 руб. Для камеры 12 м³ с продуктами на 50 000 руб. это нерентабельно. Проще поставить эвтектические плиты за 20 000 руб. — они держат температуру 3–4 часа без электричества, не требуют обслуживания и живут 15–20 лет. ИБП для компрессора оправдан только для критических объектов: фармацевтика, кровь, вакцины, дорогие продукты.

4. АВР без ИБП для автоматики — половинчатое решение. Генератор запускается 30–60 секунд. В это время контроллеры обесточены, настройки сброшены, журнал прерван. При восстановлении питания от генератора контроллер стартует «с нуля» и даёт команду на пуск компрессора без задержки — гидроудар. ИБП на 500–1000 ВА для контроллеров — обязательное дополнение к АВР. Это 3000–5000 руб., которые спасают автоматику и обеспечивают правильный рестарт.

5. Буферное аккумулирование — недооценённое решение. Эвтектические плиты и аккумуляторы холода — это «механический ИБП». Нет батарей, которые стареют, нет электроники, которая ломается, нет генератора, который не запускается. Просто запас холода, который медленно отдаётся. Для малых и средних камер это часто выгоднее ИБП. В Краснодаре, где отключения обычно 1–3 часа, эвтектические плиты на 4–6 часов автономии — идеальное решение.

6. Не забывайте про задержку повторного пуска. Самая частая причина гибели компрессоров при проблемах с питанием — не само отключение, а повторный пуск без задержки. После восстановления питания давление нагнетания ещё высокое (не успело выравняться), и компрессор стартует «против давления». Настройте в РКФ или контроллере задержку повторного включения 3–5 минут — это ничего не стоит, а спасает компрессор.

7. Проверяйте схему защиты в сезон. Краснодарское лето — июль-август — это период, когда проблемы с питанием обостряются. Проверьте работу РКФ, тестовое переключение АВР, заряд батарей ИБП, состояние эвтектических плит до начала жары. Не ждите аварийного отключения, чтобы узнать, что реле заело или батареи сдохли. Плановая проверка в июне — 30 минут времени, которые спасают миллионы в августе.
