Разберём, какое давление считается нормой, а какое — аварийным, какие причины вызывают рост давления нагнетания, как диагностировать проблему и что делать для устранения.
Диагностика: почему высокое давление нагнетания?
Ответьте на 6 вопросов — и получите персональную рекомендацию, что делать дальше.
Состояние конденсатора (решётка сзади или блок сбоку)?
Что такое давление нагнетания и каким оно должно быть
Давление нагнетания (discharge pressure) — это давление хладагента на выходе из компрессора, в линии нагнетания, перед конденсатором. Оно создаётся сопротивлением конденсатора и остального тракта высокого давления. Чем тяжелее компрессору протолкнуть фреон через конденсатор, тем выше давление нагнетания.
Нормальное давление нагнетания зависит от трёх факторов:
- Тип хладагента — у R404A давление выше, у R134a ниже, у R600a значительно ниже
- Температура конденсации — чем теплее окружающей среды, тем выше давление
- Температура окружающей среды — летом давление выше, зимой ниже
Для ориентира — типичные значения давления нагнетания при температуре окружающей среды +25 °C:
| Хладагент | Норма (бар) | Повышенное (бар) | Критическое (бар) |
|---|---|---|---|
| R404A / R507 | 15–18 | 20–24 | выше 25 |
| R134a | 8–10 | 12–14 | выше 16 |
| R22 | 12–15 | 17–20 | выше 22 |
| R410A | 18–22 | 25–28 | выше 30 |
| R600a (изобутан) | 2–3 | 4–5 | выше 6 |
| R407C | 14–18 | 20–23 | выше 25 |
Давление нагнетания жёстко связано с температурой конденсации. Если давление растёт, температура конденсации тоже растёт. А это значит, что компрессор сжимает фреон до более высокой температуры, тратит больше энергии на сжатие и сильнее нагревается.
Причины высокого давления нагнетания
1. Грязный или забитый конденсатор
Самая частая причина. Конденсатор отводит тепло от хладагента в окружающую среду. Если рёбра покрыты пылью, жиром, грязью или перекрыты коробками — теплоотдача падает. Фреон не охлаждается до нужной температуры, давление нагнетания растёт.
Симптомы: давление нагнетания повышено, перегрев компрессора, температура конденсации выше нормы для данной температуры окружающей среды. Температура в камере держится, но компрессор работает дольше.
Решение: чистка конденсатора щёткой или сжатым воздухом. В торговом оборудовании — ежемесячно, в бытовом — раз в полгода. Если слой грязи сильный — мойка специальным средством с последующей просушкой.
2. Неисправность вентилятора конденсатора
В торговом оборудовании и холодильных камерах конденсатор обдувается вентилятором. Если вентилятор не работает — конденсатор не охлаждается, давление растёт. Причины: сгорел мотор вентилятора, сломалась лопасть, неисправно реле, нет питания.
Симптомы: конденсатор чистый, но горячий на ощупь. Вентилятор не вращается или вращается рывками. Давление нагнетания растёт. Компрессор может отключаться по тепловой защите.
Решение: проверка вентилятора: вращается ли от руки, поступает ли питание, нет ли люфта подшипника. Замена мотора или лопасти вентилятора.
3. Высокая температура окружающей среды
Чем теплее в помещении, тем выше давление нагнетания — это физика. При +35 °C давление на 25–30% выше, чем при +20 °C. Если оборудование климатического класса N (до +32 °C) стоит в жарком помещении — перегрев и высокое давление гарантированы.
Симптомы: давление повышается только летом или в жарком помещении. Зимой — норма.
Решение: вентиляция помещения, кондиционирование, установка оборудования с климатическим классом ST или T (до +38…+43 °C). Убрать от источников тепла.
4. Воздух и неконденсируемые газы в системе
Если при монтаже, заправке или ремонте систему не вакуумировали правильно, в контуре остаётся воздух. Воздух не конденсируется в конденсаторе, скапливается в верхней части, повышает давление нагнетания. Компрессор работает против повышенного давления и перегревается.
Симптомы: давление нагнетания высокое, но конденсатор не равномерно горячий (холодные зоны). После отключения компрессора давление долго не выравнивается. Температура нагнетания выше нормы.
Решение: только мастер. Систему нужно перезаправить: выпустить хладагент, заменить фильтр-осушитель, вакуумировать, заправить свежим фреоном. Признак воздуха — разница между температурой конденсации (по давлению) и фактической температурой на выходе из конденсатора более 3 °C.
5. Переизбыток хладагента
Если систему заправили слишком много фреона, излишек скапливается в нижней части конденсатора и занимает площадь теплообмена. Эффективная поверхность конденсатора уменьшается, давление нагнетания растёт. Также возможен «гидроудар» — жидкий фреон попадает в компрессор и разрушает клапаны.
Симптомы: давление нагнетания и всасывания оба повышены. На всасывающей трубке — обильный иней или даже лёд, вплоть до компрессора. Переохлаждение жидкости выше нормы (более 5–7 °C).
Решение: только мастер. Нужно стравить излишек хладагента до нормального давления. Лучше всего заправлять по переохлаждению, а не по весу — особенно после ремонта.
6. Засор линии нагнетания или фильтра
Если на линии нагнетания установлен фильтр или клапан, он может засориться продуктами разложения масла, грязью или влагой. Возникает дополнительное сопротивление, давление перед засором растёт, а после — падает.
Симптомы: большое падение давления на фильтре (замеряется до и после). Конденсатор холоднее нормы. Компрессор работает с перегрузкой, но камера не охлаждает.
Решение: замена фильтра-осушителя, промывка или замена засорённого участка, вакуумирование, заправка.
7. Неисправность клапана нагнетания компрессора
Если нагнетательный клапан компрессора неплотно закрывается (попала грязь, износ, прогар), часть фреона при каждом цикле возвращается обратно. Давление нагнетания растёт, производительность падает, компрессор перегревается.
Симптомы: компрессор работает, но не создаёт нужного давления. Температура нагнетания аномально высокая. После остановки компрессора давление быстро выравнивается (в норме — медленно).
Решение: замена клапанной плиты или компрессора целиком (зависит от конструкции — герметичные компрессоры неремонтопригодны).
8. Неправильный подбор хладагента
Если систему заправили хладагентом, не предусмотренным производителем, рабочие давления могут быть выше расчётных. Например, замена R404A на R22 (без перенастройки ТРВ и замены масла) приведёт к аномальному давлению.
Симптомы: давление не соответствует норме для данного хладагента. ТРВ работает нестабильно. Компрессор перегревается.
Решение: выпуск хладагента, замена масла, вакуумирование, заправка правильным фреоном. Возможна замена ТРВ.
9. Закрыт соленоидный клапан на линии жидкости
В системах с соленоидным клапаном на жидкостной линии клапан может залипнуть в закрытом положении или не открыться. Хладагент не поступает в испаритель, давление всасывания падает, а давление нагнетания может кратковременно расти из-за накопления фреона в конденсаторе.
Симптомы: после жидкостного клапана — холодно (расширение), до клапана — горячо. Давление всасывания низкое, нагнетания — растёт. Камера не охлаждает.
Решение: проверка катушки клапана (питание, сопротивление), замена катушки или клапана.
Чем опасно высокое давление нагнетания
- Перегрев компрессора. Чем выше давление, тем выше температура нагнетания. При критических значениях масло разлагается, изоляция обмоток разрушается.
- Износ клапанов. Высокое давление создаёт ударную нагрузку на нагнетательный клапан. Со временем — прогар или неплотное закрытие.
- Срабатывание реле высокого давления. Если установлен прессостат, он отключит компрессор. Если нет — компрессор будет работать до разрушения.
- Перерасход электроэнергии. Компрессор тратит больше энергии на сжатие до повышенного давления. КПД падает на 15–30%.
- Риск утечки. Высокое давление увеличивает нагрузку на все соединения, пайки, прокладки. Микротрещины открываются быстрее.
- Снижение холодопроизводительности. При высоком давлении нагнетания переохлаждение жидкости уменьшается, дросселирование неэффективно, в испаритель поступает парожидкостная смесь с повышенным паросодержанием.
Как диагностировать: пошаговая проверка

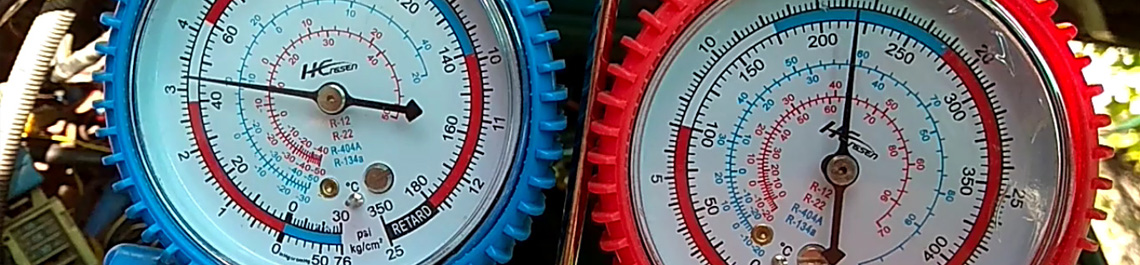

- Подключите манометрический коллектор. Измерьте давление всасывания и нагнетания. Сравните с нормой для вашего хладагента и температуры окружающей среды.
- Определите температуру конденсации. По таблице для вашего хладагента переведите давление нагнетания в температуру конденсации. Она должна быть на 10–15 °C выше температуры окружающей среды. Если разница больше — проблема с конденсатором.
- Проверьте конденсатор. Чистый? Не перекрыт? Воздух проходит свободно?
- Проверьте вентилятор. Вращается? Свободно? Без люфта?
- Измерьте температуру на входе и выходе конденсатора. Разница должна быть 5–10 °C. Если больше — конденсатор не отдаёт тепло (грязь, нет обдува). Если меньше — воздух в системе или мало фреона.
- Проверьте переохлаждение. Измерьте температуру жидкостной линии на выходе из конденсатора и сравните с температурой конденсации. Норма — 3–5 °C. Больше — переизбыток фреона. Меньше — нехватка или воздух.
- Проверьте давление после выключения компрессора. Если давления быстро выравниваются — неисправен клапан компрессора. Если медленно — система исправна.
- Проверьте соленоидный клапан. Открыт ли? Поступает ли фреон в испаритель?
Таблица: причины высокого давления нагнетания и решения
| Причина | Симптомы | Диагностика | Решение |
|---|---|---|---|
| Грязный конденсатор | Высокое давление, перегрев компрессора, долгая работа | Визуальный осмотр, разница температур конденсации и окружающего воздуха выше 15 °C | Чистка щёткой или сжатым воздухом |
| Не работает вентилятор | Конденсатор горячий, вентилятор не вращается, отключение по тепловой защите | Проверка вращения от руки, проверка питания, проверка реле | Замена мотора или лопасти вентилятора |
| Высокая температура помещения | Давление повышается летом или в жарком помещении | Измерение температуры помещения, проверка климатического класса | Вентиляция, кондиционирование, замена на подходящий климатический класс |
| Воздух в системе | Высокое давление, холодные зоны на конденсаторе, давление не выравнивается после остановки | Разница между температурой конденсации и температурой выхода из конденсатора более 3 °C | Выпуск фреона, замена фильтра, вакуумирование, заправка |
| Переизбыток хладагента | Оба давления повышены, иней на всасывающей трубке до компрессора, переохлаждение выше 7 °C | Замер переохлаждения, сравнение веса заправки с паспортом | Стравливание излишка фреона до нормального давления |
| Засор линии нагнетания | Падение давления на фильтре, конденсатор холоднее нормы | Замер давления до и после фильтра, проверка разности температур | Замена фильтра-осушителя, промывка линии, перезаправка |
| Неисправность клапана компрессора | Аномально высокая температура нагнетания, давление быстро выравнивается после остановки | Тест выравнивания давлений после остановки компрессора | Замена клапанной плиты или компрессора |
| Неправильный хладагент | Давление не соответствует норме, ТРВ нестабилен | Сверка типа хладагента с паспортными данными оборудования | Выпуск фреона, замена масла, вакуумирование, заправка правильным хладагентом |
| Залип соленоидный клапан | Давление всасывания низкое, нагнетания растёт, камера не охлаждает | Проверка катушки клапана (питание, сопротивление), проверка прохода фреона | Замена катушки или клапана |
Профилактика высокого давления нагнетания
- Чистите конденсатор раз в 1–3 месяца. В торговом оборудовании — ежемесячно. Пыль — причина номер один.
- Проверяйте вентилятор при каждом ТО. Вращается свободно, без люфта и посторонних звуков — значит работает. Заклинило — немедленно выключайте.
- Обеспечьте вентиляцию помещения. Конденсатор должен дышать. 5 см по бокам, 10 см сверху.
- Не перезаправляйте систему. Заправка по переохлаждению точнее, чем по весу. После ремонта — обязательная вакуумация.
- Установите реле высокого давления. Если давление превысит норму, реле отключит компрессор до того, как он сгорит. В торговом оборудовании — обязательно.
- Проверяйте переохлаждение. Разница между температурой конденсации и температурой жидкостной линии — 3–5 °C. Больше — переизбыток. Меньше — нехватка или воздух.
- Не смешивайте хладагенты. Заправляйте только тот фреон, который указан на шильдике компрессора.
- Проводите сезонное ТО. Весной — чистка перед жарким сезоном. Осенью — проверка перед зимой.
Мнение экспертов «Индустрии Холода»
Высокое давление нагнетания — это симптом, а не болезнь. Болезнь — то, что мешает конденсатору отводить тепло. В 80% случаев это грязный конденсатор или неработающий вентилятор. В оставшихся 20% — воздух в системе, переизбыток фреона после неквалифицированной заправки или засор.
Характерная картина из практики: клиент звонит — «компрессор горячий, камера плохо охлаждает». Приезжаешь — конденсатор покрыт слоем пыли и жира в 3–4 миллиметра, вентилятор еле крутит. Чистка 15 минут, замена вентилятора 20 минут — давление приходит в норму. А клиент чуть не поменял компрессор.
Вторая частая ситуация — самостоятельная «дозаправка» фреона. Хозяин покупает баллон, дозаправляет «по совету из интернета» — и перезаправляет. Давление всасывания и нагнетания оба растут, иней ползёт к компрессору. А если ещё и не вакуумировали — воздух в системе обеспечивает высокое давление нагнетания и при правильном весе фреона.
Наша рекомендация: если манометр показывает давление выше нормы для вашего хладагента — не пытайтесь «стравить» или «дозаправить» наугад. Вызовите мастера с манометрическим анализом. За 30–40 минут он определит причину: грязь, воздух, избыток фреона или клапан. Ремонт на ранней стадии — это чистка или замена вентилятора. На поздней — замена компрессора. Разница в деньгах — в 5–10 раз.
FAQ вопросы и ответы
Частые вопросы наших клиентов и ответы на них
Какое давление нагнетания считается нормой для R404A?
При температуре окружающей среды +25 °C нормальное давление нагнетания для R404A составляет 15–18 бар. При +35 °C может доходить до 20–22 бар. Если давление выше 25 бар — это критический уровень, нужно немедленно выключить оборудование и искать причину.
Почему давление нагнетания растёт летом?
Летом температура окружающей среды выше, и конденсатору тяжелее отводить тепло. Чем теплее на улице или в помещении, тем выше температура конденсации и, соответственно, давление нагнетания. При +35 °C давление на 25–30% выше, чем при +20 °C. Если оборудование климатического класса N (до +32 °C) работает в жарком помещении — рост давления закономерен.
Чем опасно высокое давление нагнетания для компрессора?
Высокое давление вызывает перегрев компрессора: температура нагнетания растёт, масло разлагается, изоляция обмоток разрушается. Также растёт ударная нагрузка на нагнетательный клапан — возможен прогар или неплотное закрытие. Без реле высокого давления компрессор работает до разрушения. Дополнительно: перерасход электроэнергии 15–30% и риск утечки через соединения.
Как определить, что в системе есть воздух?
Главный признак — разница между температурой конденсации (определяется по давлению нагнетания) и фактической температурой на выходе из конденсатора. Если разница более 3 °C — в системе воздух. Дополнительные признаки: давление долго не выравнивается после остановки компрессора, холодные зоны на конденсаторе. Решение — перезаправка с обязательным вакуумированием.
Что такое переохлаждение и как оно связано с давлением?
Переохлаждение — это разница между температурой конденсации (по давлению нагнетания) и фактической температурой жидкостной линии на выходе из конденсатора. Норма — 3–5 °C. Если переохлаждение больше 7 °C — фреона слишком много, давление нагнетания повышено. Если меньше 2 °C — фреона мало или в системе воздух. Переохлаждение — главный диагностический параметр при анализе давления.
Может ли грязный конденсатор вызвать высокое давление?
Да, это самая частая причина. Грязный конденсатор не отводит тепло, фреон не охлаждается до нужной температуры, давление нагнетания растёт. На эту причину приходится до 70% случаев. Чистка щёткой или сжатым воздухом занимает 10–15 минут и часто решает проблему без вызова мастера.
Нужно ли устанавливать реле высокого давления?
Да, обязательно — особенно в торговом и промышленном оборудовании. Реле высокого давления отключает компрессор, если давление нагнетания превышает заданный предел. Это спасает компрессор от перегрева и разрушения. Без реле компрессор будет работать до сгорания. Настройка — по норме для вашего хладагента плюс запас 2–3 бар.
Можно ли самому стравить лишний фреон из системы?
Не рекомендуется. Во-первых, фреон — экологически вредный газ, выпускать его в атмосферу нельзя. Во-вторых, без манометрического коллектора невозможно точно определить, сколько стравить. Можно «перестравить» — и получить нехватку фреона с обратным эффектом. Лучше вызвать мастера: он стравит излишек через коллектор, измерит переохлаждение и доведёт давление до нормы.
Как часто нужно чистить конденсатор торгового оборудования?
В торговом оборудовании — ежемесячно. В запылённых помещениях, рядом с кухнями или на улице — каждые 2–3 недели. Забитый конденсатор — причина номер один высокого давления нагнетания и перегрева компрессора. Чистка занимает 10 минут, а экономит десятки тысяч рублей на ремонте.
