Влага в холодильном контуре: диагностика, удаление и профилактика разрушения

Вода в холодильном контуре — это не просто «немножко конденсата». Это медленный яд, который разрушает компрессор изнутри: разъедает обмотки электродвигателя, превращает масло в кислоту, забивает ТРВ льдом. К моменту, когда система перестаёт холодить, повреждения часто необратимы — и ремонт сводится к замене компрессора, ТРВ и полной перезаправке.

В Краснодарском крае проблема влаги стоит острее, чем в северных регионах. Высокая влажность воздуха (летом 70–90%), частые грозы с перепадами давления, работа оборудования на открытых площадках — всё это увеличивает риск попадания влаги в контур. По нашей практике, каждый пятый вызов по «компрессор не тянет» или «ТРВ перемёрз» связан именно с влагой, а не с механической поломкой.

Разберём по шагам: откуда берётся влага, как её обнаружить на ранней стадии, как правильно удалить и как предотвратить повторное попадание.

Откуда берётся вода в герметичном контуре

Холодильный контур герметичен — теоретически. На практике вода проникает несколькими путями:

• Плохое вакуумирование перед заправкой. Самая частая причина. Воздух и влага остаются в трубках, и при заправке хладагентом влага оказывается заперта внутри. Достаточно 0,5–1 г воды в системе на 10 кг хладагента — и начнутся проблемы. Вакуумный насос должен работать до давления 0,05 мбар и ниже, с выдержкой не менее 30–60 минут. Многие «специалисты» вакуумируют 10 минут «для галочки» — этого недостаточно.
• Утечка на стороне низкого давления. При отрицательном давлении всасывания (например, при температуре кипения −10 °C давление R404A — 4,3 бар абсолютное, но если в системе неплотность, при остановке компрессора давление может упасть ниже атмосферного) — система «всасывает» воздух из окружающей среды вместе с влагой. Микрощель на резьбе, изношенный сальник, трещина на brazочном стыке — и влага поступает.
• Негерметичный заправочный шланг. Если шланг для заправки хладагента подсоединён к коллектору с неплотным соединением, при вакуумировании насос тянет воздух через неплотность, а не из системы. В системе остаётся влага, а манометр показывает нормальный вакуум — потому что насос отсасывает воздух из окружающей среды, а не из контура.
• Влажный хладагент или масло. Дешёвый или контрафактный хладагент, хранившийся в открытой ёмкости, содержит влагу. Масло, открытое и стоявшее на воздухе больше суток, впитывает влагу из атмосферы — полиэфирные масла (POE) гигроскопичны и могут поглотить до 2000 ppm влаги за 24 часа.
• Диффузия через уплотнения. Полимерные уплотнения (NBR, EPDM) в вентилях и сервисных портах пропускают водяной пар молекулярной диффузией. Процесс медленный, но за годы эксплуатации при высокой влажности может накопиться критическое количество влаги.
• Неправильная пайка. При пайке трубок без подачи азота внутри образуется оксидная плёнка. Она пористая и впитывает влагу из воздуха после остывания. Даже вакуумирование не удаляет влагу из пор оксидной плёнки полностью.

Что влага делает с системой

Вода в холодильном контуре — не инертный пассажир. Она вступает в химические реакции и физические процессы, которые разрушают компоненты:

1. Лёд в ТРВ

Самый заметный симптом. Вода замерзает при 0 °C, а температура в ТРВ при дросселировании может быть −20…−40 °C. Вода кристаллизуется, лёд закупоривает дроссельное отверстие. Поток хладагента перекрывается, испаритель обедняется, компрессор работает «на сухую» — давление всасывания падает, перегрев растёт. Через несколько минут лёд может подтаять (когда компрессор останавливается или давление выравнивается) — и поток восстанавливается. Затем снова замерзает. Этот цикл «работает — не работает — работает» — классический признак влаги в ТРВ.

2. Кислотное разрушение масла

Хладагенты типа R404A, R449A, R134a содержат фтор и хлор (R134a — фтор, R404A — фтор). При реакции с водой образуется соляная или плавиковая кислота. Кислота разъедает медные трубки, алюминиевое оребрение, стальные детали. Но главное — она разрушает масло. Полиэфирное масло (POE) в присутствии воды и кислоты гидролизуется — распадается на исходные кислоты и спирты. Масло теряет смазывающие свойства, становится коррозионно-агрессивным, образует шлам и лаковые отложения. Компрессор работает на разрушенном масле — подшипники изнашиваются, винты задираются, спираль заклинивает.

3. Пробой изоляции электродвигателя

В герметичных и полугерметичных компрессорах электродвигатель находится в одном корпусе с механизмом сжатия, в среде хладагента и масла. Влага снижает электрическую прочность масла и хладагента: пробивное напряжение чистого масла — 25–30 кВ/мм, а масла с содержанием влаги 100 ppm — 5–10 кВ/мм. При пробое изоляции обмоток происходит короткое замыкание — компрессор сгорает. Сгоревшие обмотки выделяют углерод, который загрязняет масло и хладагент, делая систему непригодной без полной перезаправки и замены.

4. Коррозия внутренних поверхностей

Вода reacts с металлами внутри контура: медь окисляется до оксида меди (чёрный налёт), алюминий — до гидроксида алюминия (белый порошок), сталь — ржавеет. Продукты коррозии циркулируют с потоком хладагента, забивают фильтры, оседают на клапанах, снижают теплообмен в конденсаторе и испарителе.

Признаки влаги: как диагностировать на ранней стадии

Диагностика влаги начинается с наблюдения. На ранней стадии признаки тонкие, но опытный глаз их ловит.

Признак 1. Обмерзание ТРВ

Если на ТРВ или на трубке сразу после ТРВ образуется лёд (не иней, а именно лёд — прозрачный, плотный), а до ТРВ жидкостная линия тёплая — это влага. Лёд образуется при дросселировании, где давление и температура резко падают. Нормальный иней на ТРВ — тонкий белый слой, равномерный. Лёд от влаги — локальный, часто на входе в распределитель жидкости, и не тает при нормальной работе.

Проверка: остановите компрессор на 5–10 минут. Если лёд на ТРВ растаял и при повторном пуске снова появился за 10–20 минут — это влага. Если обмерзание не связано с циклом работы — причина другая (нехватка хладагента, забитый фильтр).

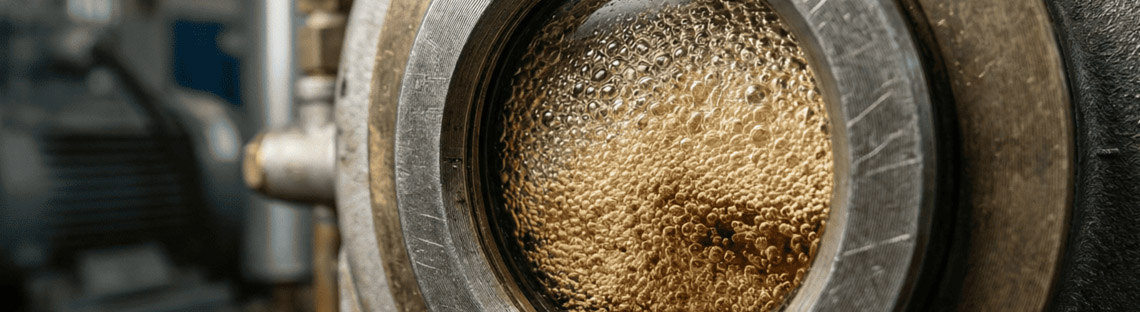

Признак 2. Цвет смотрового стекла

Смотровое стекло с индикатором влажности меняет цвет в зависимости от содержания влаги в хладагенте. Зелёный — сухо (менее 30 ppm для R404A, менее 15 ppm для R134a). Жёлтый — влага (выше допустимого). Цвет может быть промежуточным — зелёно-жёлтый, что означает пограничное состояние.

Важно: индикатор в смотровом стекле реагирует на влажность хладагента, а не масла. Если влага находится в масле (в картере компрессора), смотровое стекло может показывать зелёный, а система уже разрушается. Поэтому смотровое стекло — индикатор, но не абсолютный критерий.

Признак 3. Кислотное масло

Если масло в картере компрессора стало тёмно-коричневым, зеленоватым или чёрным — в нём образовалась кислота. Зелёный оттенок — особенно тревожный признак: это реакция меди с кислотой (медь переходит в раствор в виде солей зелёного цвета). Чёрный цвет — углерод от горелых обмоток или продукт разложения масла при высоких температурах.

Проверка: отберите пробу масла через сервисный вентиль. Нанесите каплю на тест-индикатор кислотности (стоит 200–500 руб. за набор из 10 тестов). Если индикатор меняет цвет на красный или оранжевый — масло кислое, система загрязнена влагой и продуктами реакции. Норма — жёлтый или светло-зелёный.

Признак 4. Прыгающее давление всасывания

При закупорке ТРВ льдом давление всасывания резко падает (компрессор «высасывает» газ из испарителя, а подпитки нет). Когда лёд подтаивает — давление скачкообразно растёт. На манометре это выглядит как «плавание» давления с амплитудой 1–3 бар и периодом 5–30 минут. Если при этом нет других причин для нестабильности (изменение нагрузки, работа вентиляторов), — ищите влагу.

Признак 5. Шум в компрессоре

Кислотное масло теряет вязкость и смазывающую способность. Подшипники и винты работают на «сухом» трении — появляется лёгкий стук, свист или гул, которого раньше не было. Если при этом масло тёмное и смотровое стекло жёлтое — диагноз: влага → кислота → деградация масла → износ.

Замена фильтра-осушителя: поэтапная процедура

Фильтр-осушитель — единственный барьер между влагой и компрессором. Он содержит молекулярное сито (цеолит), которое поглощает молекулы воды. Ёмкость стандартного фильтра — 3–10 г воды (зависит от размера). Когда цеолит насыщается, фильтр перестаёт работать, и влага идёт в систему.

Замена фильтра-осушителя — не «открутить-прикрутить». Это процедура, которая требует соблюдения технологии:

1. Отбор хладагента. Откачайте хладагент из системы через сервисный порт в чистый баллон. Не выпускайте в атмосферу — это незаконно и дорого (хладагент стоит денег). Если хладагент загрязнён влагой — его нужно regenerate или утилизировать, не заправлять обратно.
2. Перекрытие жидкостной линии. Закройте вентили до и после фильтра-осушителя (если есть). Если вентилей нет — откачайте весь хладагент из системы.
3. Снятие старого фильтра. Отпаяйте или выкрутите старый фильтр. Осмотрите его: если на входе есть чёрный налёт или зелёный осадок — система загрязнена не только влагой, но и продуктами коррозии. Это требует дополнительной очистки.
4. Промывка контура (при сильном загрязнении). Если в старом фильтре найдены продукты коррозии или кислота — промойте жидкостную линию специальным растворителем (азеотроп R141b или специальная промывочная жидкость). Промывка удаляет кислоту и шлам из трубок. Без промывки новый фильтр быстро забьётся.
5. Установка нового фильтра. Установите новый фильтр-осушитель того же размера (или больше, если в системе много влаги). При пайке — подавайте азот внутрь трубок для предотвращения окисления. Фильтр устанавливайте стрелкой по направлению потока жидкости.
6. Проверка герметичности. Подайте азот под давлением 15–20 бар, проверьте стыки мыльным раствором или электронным течеискателем. Выдержите 30–60 минут — давление не должно падать.
7. Вакуумирование. Подключите вакуумный насос и откачивайте до давления 0,05 мбар или ниже. Время — не менее 30 минут, при сильном загрязнении — 1–2 часа. Цель — удалить не только воздух, но и влагу, которая осталась в трубках после промывки.
8. Контроль точки росы. Измерьте точку росы в системе с помощью электронного вакуумметра. Норма — −40 °C и ниже (соответствует давлению 0,13 мбар). Если точка росы выше −35 °C — влаги ещё много, продолжайте вакуумирование.
9. Заправка хладагента. Заправьте свежий (или регенерированный и очищенный) хладагент через жидкостную линию. Взвесьте заправленную массу на весах — не заливайте «на глаз».
10. Проверка работы. Запустите систему, проверьте смотровое стекло (должно быть зелёным), перегрев ТРВ, температуру нагнетания. Через 24 часа — повторный осмотр смотрового стекла и замер перегрева.

Вакуумирование: как не «всухую» отсосать влагу

Вакуумирование — ключевой этап удаления влаги. Многие делают его неправильно, и влага остаётся. Разберём типичные ошибки и правильную методику.

Что такое точка росы и зачем её измерять

Точка росы — температура, при которой водяной пар в системе начинает конденсироваться. Чем глубже вакуум, тем ниже точка росы. При давлении 1 мбар точка росы −20 °C, при 0,5 мбар — −30 °C, при 0,13 мбар — −40 °C. Цель вакуумирования — снизить давление настолько, чтобы вода, оставшаяся в трубках, закипела и испарилась при комнатной температуре.

При давлении 6,1 мбар вода кипит при 0 °C. При 0,5 мбар — при −30 °C. Если в трубке есть капля воды, а температура в помещении +25 °C, то при вакууме 0,5 мбар вода будет активно испаряться. Но если в трубке есть лёд (замёрзшая капля), то при том же давлении он будет сублимироваться (переходить из твёрдого состояния в пар) очень медленно — это может занять часы. Поэтому глубокий вакуум нужно держать долго, а не «пшик и готово».

Правильная методика вакуумирования

1. Подключение. Вакуумный насос подключается к сервисному порту через коллектор. Желательно — к порту на стороне высокого и низкого давления одновременно (двухстороннее вакуумирование), чтобы исключить «мёртвые зоны» в системе.
2. Проверка шлангов. Вакуумные шланги должны быть герметичны. Перед подключением к системе — заткните шланг пальцем и проверьте, держит ли насос вакуум. Если нет — шланг негерметичен, вакуумирование бесполезно.
3. Запуск насоса. Включите насос. Давление должно падать. При достижении 5 мбар — проверьте, нет ли подсоса воздуха через неплотности (по манометру: если давление перестаёт падать и держится — подсос есть).
4. Выдержка. При давлении 0,05–0,1 мбар выдержите не менее 30 минут. При сильном загрязнении — 1–2 часа. В это время влага испаряется из трубок.
5. Тройное вакуумирование (при необходимости). Если система сильно загрязнена влагой: откачайте вакуум, затем заправьте азот до давления 0,5–1 бар (сухой азот «перемешивает» остатки влаги), снова откачайте. Повторите 2–3 раза. Азот не поглощает влагу, но выравнивает концентрацию пара по объёму, и насос удаляет его эффективнее.
6. Контроль точки росы. Электронный вакуумметр показывает давление и соответствующую точку росы. Цель — −40 °C и ниже. Если после 30 минут точка росы не опускается ниже −35 °C — влаги много, продолжайте или повторите тройное вакуумирование.
7. Отключение. Закройте вентили на коллекторе, отключите насос. Давление в системе должно оставаться стабильным. Если оно начинает расти сразу после отключения насоса — в системе влага (которая продолжает испаряться) или подсос воздуха.

Распространённые ошибки вакуумирования

• Слишком короткое время. 10–15 минут — это не вакуумирование, а «продувка». Влага из льда не сублимируется за 15 минут. Минимум — 30 минут.
• Негерметичные шланги. Дешёвые шланги с пластиковыми уплотнителями пропускают воздух. Насос отсасывает воздух из помещения, а не из системы. Манометр показывает «нормальный» вакуум, но в системе — воздух и влага.
• Вакуумирование без электронного вакуумметра. Стрелочный манометр на коллекторе не показывает давление ниже 0,1 бар — он просто не способен. Электронный вакуумметр (стоит 3000–6000 руб.) показывает давление до 0,001 мбар и точку росы. Без него вакуумирование — «наугад».
• Вакуумирование при низкой температуре. При +5 °C в помещении (зимний монтаж) влага замёрзла и сублимируется крайне медленно. Прогрейте трубки строительным феном (до +40 °C) — вода испарится быстрее.
• Несвоевременная замена масла в вакуумном насосе. Масло в насосе впитывает влагу из откачиваемого воздуха. Через 20–30 часов работы насоса масло загрязнено влагой и перестаёт тянуть глубокий вакуум. Меняйте масло каждые 20 часов работы или при падении вакуума.

Контроль кислотности масла: тест-индикатор

Если в системе есть влага достаточно давно, масло уже стало кислотным. Проверить это можно без лаборатории — тест-индикатором кислотности. Набор стоит 200–500 руб. за 10 тестов, время проверки — 5 минут.

Методика:

1. Отберите пробу масла из картера компрессора через сервисный вентиль (5–10 мл в чистую ёмкость).
2. Нанесите каплю масла на тест-полоску.
3. Подождите 30–60 секунд (по инструкции к тесту).
4. Сравните цвет полоски со шкалой: жёлтый или светло-зелёный — масло в норме (кислотность низкая). Оранжевый — пограничное состояние, масло начинает деградировать. Красный — масло кислое, система загрязнена, нужна срочная замена масла и фильтра-осушителя.

При красном результате — масло нужно менять полностью, фильтр-осушитель — обязательно, и дополнительно установить кислотопоглощающий фильтр (burn-out filter kit) на всасывающей линии на 24–48 часов. После этого — повторный тест. Если кислотность снова красная — система глубоко загрязнена, может потребоваться промывка контура и замена компрессора.

Сводная таблица: признаки, причины и действия

Мнение экспертов

1. Смотровое стекло — первый индикатор, но не последний. Жёлтое стекло — однозначный сигнал: влага в системе. Но зелёное стекло не означает, что всё хорошо. Индикатор реагирует на влажность хладагента, а влага может скрываться в масле. Если есть подозрение — проверьте масло тест-индикатором. Смотровое стекло + тест кислотности — два независимых источника данных, вместе они дают надёжный диагноз.

2. Вакуумирование — не формальность, а технология. 10 минут насосом «для галочки» — это не вакуумирование. Это имитация. Нужен электронный вакуумметр, выдержка 30+ минут, точка росы −40 °C. Если нет вакуумметра — вы не контролируете процесс и не знаете, удалена ли влага. Вакуумметр за 4000 руб. окупается одной предотвращённой заменой компрессора за 100 000 руб.

3. Масло POE — губка для влаги. Полиэфирное масло, применяемое с хладагентами R404A, R449A, R134a, гигроскопично. Открытая канистра POE за 24 часа впитывает столько влаги, что масло становится непригодным. Открывайте масло только перед заправкой, не оставляйте открытую тару. Если масло стояло открытым больше суток — не используйте его. Экономия 1000 руб. на масле может стоить 100 000 руб. на компрессоре.

4. Замена фильтра-осушителя — по регламенту, а не по факту. В идеале фильтр-осушитель меняется при каждом вскрытии контура: при ремонте, замене компрессора, замене ТРВ. Также — раз в 2–3 года при плановом ТО, даже если система работает нормально. Цеолит деградирует со временем, и фильтр, простоявший 5 лет, может не поглощать влагу, даже если смотровое стекло зелёное.

5. Краснодарская влажность — фактор риска. При монтаже в Краснодаре летом (влажность 80–90%, температура +35 °C) воздух насыщен влагой. Открытый конец трубы, оставленный на 30 минут без заглушки, впитывает столько влаги, сколько в сухом климате накопилось бы за неделю. Все открытые концы трубок немедленно закрывайте заглушками. Вакуумирование проводите сразу после пайки, не оставляйте систему открытой на ночь.

6. Промывка контура после сгоревшего компрессора — обязательно. Сгоревший компрессор — это не просто замена агрегата. Продукты горения (углерод, кислоты, медь в растворе) циркулируют по контуру и убьют новый компрессор за недели. Нужна полная промывка контура специальным растворителем, замена фильтра-осушителя, установка кислотопоглощающего фильтра на всасывающей линии на 48 часов. Без этого новый компрессор — выброшенные деньги.

7. Не заправляйте хладагент «обратно» после ремонта без проверки. Откачанный хладагент может содержать влагу и кислоту. Если есть лаборатория — проверьте. Если нет — заправляйте свежий, а старый сдавайте на регенерацию. Экономия на хладагенте (3000–5000 руб.) оборачивается повторным попаданием влаги и новой порцией кислоты в систему.
