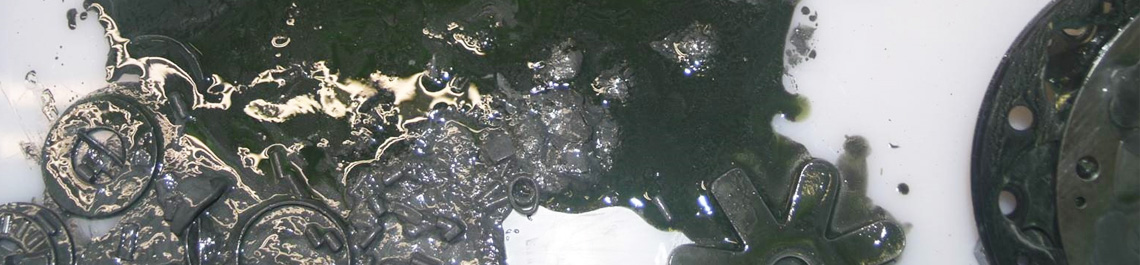

Масляное пятно под компрессором — не «мелочь», которую можно протереть тряпкой и забыть. Масло в холодильном агрегате — не просто смазка: оно герметизирует зазоры, отводит тепло от трущихся поверхностей, снижает шум, а в герметичных компрессорах ещё и охлаждает обмотки электромотора. Утечка масла ведёт к заклиниванию, перегреву, межвитковому замыканию и, в итоге, замене компрессора — а это самые дорогие 20–40 тысяч рублей в ремонте холодильника.

Почему масло уходит: физика процесса

В исправном герметичном или полугерметичном компрессоре масло циркулирует по замкнутому контуру: картер → цилиндр → нагнетательная линия → маслоотделитель → картер. Часть масла всегда уносится с хладагентом — это нормально, 1–3% от массы фреона. Но если масло появляется снаружи компрессора — значит, нарушена герметичность. Утечка бывает двух типов:

• Внешняя — масло выходит за пределы корпуса компрессора через повреждённые уплотнения, трещины, неплотные резьбы. Видно визуально: потёки, капли, масляное пятно на полу или полке.
• Внутренняя — масло уносится в систему вместе с фреоном и не возвращается обратно. Снаружи сухо, но уровень в картере падает. Обнаруживается по перегреву компрессора, нарастанию масла в испарителе, снижению холодопроизводительности.

Типичные места внешних утечек

Сальник вала (полугерметичные компрессоры)

Самое уязвимое место. Вал проходит сквозь корпус компрессора через вращающееся уплотнение — сальник. Внутри сальника — пара трения: графитовая или тефлоновая шайба прижимается к торцу вала пружиной. Со временем шайба изнашивается, пружина слабеет, рабочая поверхность вала покрывается рисками — и масло начинает подтекать.

Признаки: масляное пятно под валом, капли на корпусе в районе сальника, следы масла на муфте или шкиве. При работе — характерный свист или шорох из зоны сальника.

Что делать: Замена сальника. Снимается муфта, вынимается старый сальник, осматривается вал на риски и канавки. Если вал изношен — меняется вал или весь компрессор. При замене сальника важно соблюсти момент затяжки и соосность.

Прокладки между частями корпуса (полугерметичные компрессоры)

Корпус полугерметичного компрессора состоит из 2–3 частей, стянутых болтами через паронитовые или металлические прокладки. Со временем прокладки теряют эластичность, усаживаются, расслаиваются. Масло проступает по стыку.

Признаки: масляные потёки по линии разъёма корпуса, «вспотевание» стыка при работе.

Что делать: Замена прокладок. Разборка компрессора, очистка привалочных поверхностей, установка новых прокладок, затяжка болтов крест-накрест с заданным моментом. Использовать герметик вместо прокладки нельзя — он не держит давление и масло.

Технологические заглушки и резьбовые пробки

На корпусе компрессора есть технологические отверстия для заправки масла, подключения манометров, слива. Они закрыты пробками с уплотнительными шайбами или кольцами. Со временем резьба ослабевает от вибрации, шайба деформируется — и масло сочится.

Признаки: капли вокруг пробок, масляные «усы» по резьбе.

Что делать: Подтянуть пробку, заменить уплотнительную шайбу или медное кольцо. Не перетягивать — можно сорвать резьбу.

Трещина корпуса или сварного шва (герметичные компрессоры)

В герметичных компрессорах корпус сварной. От вибрации, усталости металла, замерзания конденсата зимой в редких случаях образуется микротрещина по сварному шву. Масло проступает каплями по линии трещины.

Признаки: мелкие капли масла на корпусе, пятно на полу, снижение уровня масла без видимой причины.

Что делать: В большинстве случаев — замена компрессора. Заварить трещину можно, но ненадёжно: металл вокруг трещины устал, и новый шов скоро даст течь. Кроме того, сварка нарушает балансировку и может повредить внутренние узлы.

Уплотнения сервисных клапанов и штуцеров

Сервисные клапаны на линии всасывания и нагнетания имеют сальниковые уплотнения штока. Если клапан часто открывают/закрывают — сальник изнашивается, и масло подтекает по штоку. На штуцерах сflare-соединениями — медные конусы деформируются, и масло проступает по резьбе.

Что делать: Замена сальника штока клапана. Переупаковка flare-соединений: новая развальцовка, новое уплотнение, аккуратная затяжка.

Внутренние утечки: масло уходит в систему

Если снаружи компрессор сухой, а уровень масла падает — масло уносит в холодильный контур. Это не менее опасно: масло в испарителе покрывает внутренние стенки трубок, ухудшает теплообмен, снижает холодопроизводительность на 15–30%. Причины:

• Неисправен маслоотделитель. В промышленных системах маслоотделитель отделяет масло от хладагента на линии нагнетания и возвращает его в картер. Если поплавок залип или сетка забилась — масло проходит дальше в систему.
• Неправильная производительность ТРВ. Если ТРВ подобран с ошибкой, скорость потока хладагента в испарителе падает, и масло не возвращается — скапливается в нижней части испарителя.
• Слишком длинная трасса / малый диаметр трубы. Масло движется по стенкам труб против силы тяжести. Если трасса длинная, а диаметр маленький — масло «застревает» и не возвращается в компрессор.
• Несовместимость масла и хладагента. Минеральное масло с R134a не смешивается и выпадает в осадок. Полиэфирное масло (POE) с R22 — то же самое. Масло «садится» в испарителе и не возвращается.
• Низкая загрузка компрессора. При работе на минимальной производительности скорость газа мала, и масло не выносится обратно.

Диагностика: как найти утечку

1. Визуальный осмотр. Фонарём обойти компрессор по кругу. Особое внимание — сальник вала, стыки корпуса, пробки, клапаны. Потёки, «вспотевание», налипшая пыль — признаки утечки.
2. Проверка уровня масла. В полугерметичных компрессорах — по смотровому стеклу картера. Уровень должен быть между метками MIN и MAX. В герметичных — уровень не контролируется, утечка определяется по косвенным признакам (перегрев, шум).
3. Тест на протечку. Нанести мыльный раствор на подозрительные места. При работающем компрессоре (давление нагнетания) — пузыри покажут утечку.
4. Контроль температуры картера. Норма — 40–60 °C. Выше 70 °C — мало масла, трение без смазки, риск заклинивания.
5. Анализ масла. Если масло тёмное, с запахом гари — компрессор перегревается из-за недостатка смазки. Если молочного цвета — в масле эмульсия (влага в системе).
6. Проверка маслоотделителя. В системах с маслоотделителем — проверить возврат масла по нагреву линии возврата. Если трубка холодная — масло не возвращается.

Замена сальника вала: пошагово

1. Отключить питание. Обязательно. Снять напряжение с компрессора.
2. Откачать хладагент. Собрать фреон из компрессора в ресивер или внешний баллон. Система должна быть разгерметизирована.
3. Слить масло. Отвернуть пробку слива, собрать масло в чистую тару. Если масло тёмное или с запахом гари — заменить.
4. Снять муфту / шкив. Снять полумуфту с вала. Осмотреть шпоночное соединение, шлицы.
5. Извлечь старый сальник. Аккуратно, не поцарапав вал. Использовать съёмник или специальный крючок.
6. Осмотреть вал. Если на рабочей поверхности вала есть риски, канавки, выработка глубже 0,1 мм — вал под замену или проточку. Новый сальник на изношенный вал поставит утечку обратно через 2–3 месяца.
7. Установить новый сальник. Смазать рабочую кромку чистым маслом. Запрессовать сальник запрессовочной втулкой, без перекоса. Пружину сальника не растягивать.
8. Собрать узел. Установить муфту, затянуть гайку с заданным моментом. Проверить соосность валов компрессора и электродвигателя — не более 0,05 мм.
9. Залить масло. Свежее, той же марки, что было. Объём — по паспорту или по смотровому стеклу (между MIN и MAX).
10. Вакуумировать систему. Не менее 30 минут. Влагу и воздух из системы удалить.
11. Заправить хладагент. По массе, указанной на шильдике.
12. Проверить под нагрузкой. Запустить, проверить сальник на утечку (мыльный раствор), контролировать уровень масла 15–30 минут.

Контроль уровня масла после ремонта

После замены сальника или прокладок контроль уровня масла — обязательный этап. Не «залил и забыл»: в первые часы работы масло распределяется по системе, и уровень в картере временно падает.

• Через 15 минут работы. Уровень должен стабилизироваться. Если ниже MIN — долить 50–100 мл.
• Через 1 час. Проверить повторно. Если уровень снова упал — масло уходит в систему. Проверить маслоотделитель, ТРВ, диаметр труб.
• Через 24 часа. Финальная проверка. Уровень на месте, сальник сухой, температура картера в норме — ремонт завершён.
• Через неделю. Для промышленных систем — плановый контроль. Если уровень держится — всё в порядке.

Таблица: места утечек масла и методы устранения

Мнение экспертов «Индустрии Холода»

Утечка масла — это та проблема, которую проще и дешевле предотвратить, чем ремонтировать. Мы регулярно видим одну и ту же картину: клиент замечает масляное пятно под компрессором, протирает его и продолжает работать. Через месяц компрессор заклинивает — уровень масла упал ниже критического, подшипники перегрелись и сварились. Ремонт, который мог стоить 3000 рублей (замена сальника), превращается в 30 000 (замена компрессора с заправкой фреона).

Главное правило: заметили масляное пятно — проверьте уровень масла. Если уровень в норме, а пятно небольшое — это «вспотевание», можно дотянуть до планового ТО. Если уровень ниже MIN — STOP. Выключайте компрессор и вызывайте мастера. Работать без масла — значит убивать компрессор.

Для торгового оборудования (витрины, шкафы, моноблоки) ситуация ещё острее. В герметичных компрессорах уровень масла не контролируется — нет смотрового стекла. Утечка обнаруживается, когда компрессор уже гудит, перегревается или заклинил. Поэтому мы советуем: раз в месяц осматривайте компрессорный отсек фонарём. Масляное пятно, потёк, «вспотевание» — повод позвонить в сервис. Диагностика стоит в десять раз дешевле нового компрессора.

После замены сальника или прокладок обязательно контролируйте уровень масла: через 15 минут, 1 час и 24 часа. Если масло уходит — причина не в сальнике, а во внутреннем уносе: маслоотделитель, ТРВ, несовместимость масла. Не залейте масло «на глаз» — избыток масла не лучше недостатка: гидроудар, выброс масла в систему, повышение давления нагнетания. Заливайте по паспорту и проверяйте по смотровому стеклу.
