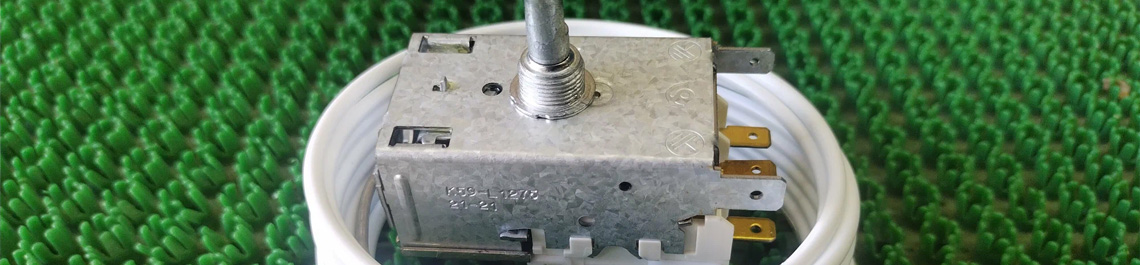

Термостат в холодильнике: что это, где находится и как заменить

Термостат (терморегулятор) — это устройство, которое поддерживает заданную температуру в камере холодильника. Он измеряет температуру и замыкает или размыкает электрическую цепь компрессора: когда тепло — включает мотор, когда холодно — выключает. Без термостата компрессор работал бы без остановки, и продукты превратились бы в лёд, а сам мотор быстро сгорел.

Где находится термостат

Место установки зависит от типа холодильника:

• В бытовых холодильниках с электромеханическим управлением термостат обычно установлен внутри камеры, на верхней или боковой панели под потолком. Чувствительная трубка (сильфон) от него идёт вдоль задней стенки и крепится к испарителю. Ручка регулировки температуры на передней панели — это и есть корпус термостата.
• В холодильниках с электронным управлением роль термостата выполняет датчик температуры (термистор). Это небольшой элемент, который крепится непосредственно к стенке камеры или испарителю. Информация с него поступает на электронную плату управления, которая уже и даёт команду компрессору. Сами датчики могут быть расположены в нескольких точках: на испарителе, в холодильной камере, в морозильной камере.
• В торговом холодильном оборудовании (витрины, шкафы) термостат часто вынесен на переднюю панель корпуса или установлен внутри электрического отсека. В современных моделях используется электронный контроллер (например, Carel, Dixell, Eliwell), который сочетает функции термостата, управления оттайкой и аварийной сигнализации.

Признаки неисправности термостата

Когда термостат выходит из строя, поведение холодильника меняется. Симптомы зависят от того, в каком положении заклинило контакт — замкнутом или разомкнутом.

Компрессор не выключается

Контакты термостата «залипли» в замкнутом положении — цепь компрессора постоянно замкнута. Мотор работает непрерывно, температура в камере опускается ниже нормы, продукты перемораживаются. На задней стенке морозилки (или холодильной камеры) нарастает снежная шуба. Счётчик электричества крутится быстрее обычного. Если не вмешаться, компрессор сгорит от перегрузки.

Холодильник не включается

Контакты разомкнуты или повреждена сильфонная трубка. Холодильник подключён к сети, свет внутри горит, но компрессор не запускается. Температура в камерах постепенно выравнивается с комнатной, продукты портятся.

Температура скачет

Термостат срабатывает на включение/выключение, но не при той температуре, на которую настроен. Холодильник то перемораживает, то недомораживает. В электромеханических моделях это происходит из-за потери газа (фреона) внутри сильфонной трубки или износа контактов. В электронных — из-за дрейфа характеристики термистора (сопротивление не соответствует температуре).

Щелчки под панелью

В электромеханических термостатах есть биметаллическая пластина, которая щёлкает при переключении контактов. Если пластина или контакты изношены, перед включением или выключением компрессора слышны частые щелчки, но мотор не запускается. Это значит, что контакты подгорели и не пропускают ток.

Как проверить термостат самостоятельно

Перед проверкой обязательно отключите холодильник от сети. Проверку можно сделать двумя способами.

Метод 1: тест с воздушным шаром (для электромеханических моделей)

1. Снимите корпус термостата (обычно держится на защёлках или паре саморезов).
2. Найдите сильфонную трубку — тонкую металлическую трубочку, которая идёт от корпуса термостата к испарителю.
3. Осторожно снимите трубку с креплений на испарителе. Не сгибайте её — трубка полая, при изломе газ выйдет, и термостат выйдет из строя.
4. Нагрейте трубку в руках (или тёплой водой до 25–30 °C). Если термостат исправен, вы услышите щелчок внутри корпуса — это сработала биметаллическая пластина и замкнула контакты.
5. Если щелчка нет — термостат неисправен. Но если щелчок есть, это не гарантия исправности: контакты могут быть подгоревшими. Нужен второй тест.

Метод 2: проверка мультиметром (для всех типов)

1. Отключите холодильник от сети. Снимите термостат.
2. Найдите клеммы термостата. Обычно их три: 3, 4 и 6 (или C, L, S). Контакты 3 и 4 — это контакты компрессора. Контакт 6 — контакты лампы освещения (лампа горит при разомкнутых контактах компрессора).
3. Переведите мультиметр в режим измерения сопротивления или прозвонки.
4. В холодном состоянии (при комнатной температуре, 20–25 °C): контакты 3–4 должны быть разомкнуты — мультиметр покажет бесконечность. Если замкнуты — термостат неисправен (залипли контакты).
5. При нагреве сильфонной трубки (в руках или тёплой водой): контакты 3–4 должны замкнуться — мультиметр покажет 0 Ом. Если разомкнуты — термостат неисправен.
6. Для проверки лампы: при разомкнутых контактах 3–4 контакт 6 должен быть замкнут с одним из них. Если нет — лампа не будет гореть при открытой двери.

Для электронных датчиков (термисторов) проверка другая: измерьте сопротивление при двух разных температурах — комнатной (20–25 °C) и холодной (0 °C, в воде со льдом). Для NTC 10 кОм при 25 °C: в тепле должно быть около 10 кОм, в холоде — 30–35 кОм. Если сопротивление не меняется или сильно отличается от характеристики — датчик неисправен.

Замена термостата: пошагово

Если проверка показала неисправность — термостат меняется целиком. Ремонту он не подлежит. Для замены нужен новый термостат того же типа (с той же температурной характеристикой и длиной сильфонной трубки), отвёртка, пассатижи и мультиметр.

1. Отключите холодильник от сети.
2. Снимите ручку регулировки температуры (если она на отдельной ручке) и открутите корпус термостата.
3. Снимите плафон освещения и выкрутите лампу.
4. Освободите сильфонную трубку. Отсоедините её от креплений на задней стенке и испарителе. Осторожно: трубка хрупкая, не сгибайте и не заламывайте.
5. <Отсоедините провода от клемм. Предварительно сфотографируйте подключение, чтобы не перепутать клеммы при сборке.
6. Достаньте старый термостат.
7. Установите новый термостат. Подключите провода к тем же клеммам, что и на старом. Установите корпус на место.
8. Закрепите сильфонную трубку. Установите её в те же крепления на задней стенке и испарителе. Трубка должна плотно прилегать к поверхности испарителя — от этого зависит точность срабатывания.
9. Установите на место лампу и плафон.
10. Подключите холодильник к сети. Установите ручку регулировки в среднее положение. Компрессор должен включиться.
11. Проверьте работу. Через 1–2 часа компрессор должен отключиться. Если не отключается — проверьте, не залипли ли контакты нового термостата (бывает брак) или не перегнута ли сильфонная трубка.

Сводная таблица: симптомы, причины, проверка, решение

Мнение экспертов «Индустрии Холода»

Термостат — одна из самых частых причин вызова мастера в торговом сегменте. В витринах и шкафах термостаты работают в условиях постоянных перепадов температур, повышенной влажности и вибрации. Контактная группа изнашивается, биметаллическая пластина теряет упругость, сильфонная трубка теряет герметичность.

Мы часто сталкиваемся с ситуацией: клиент жалуется, что «холодильник не морозит», а при диагностике выясняется — залип термостат. Мотор работал без остановки, компрессор был на грани перегрева, а продукты — заледенели. Клиент удивляется: «Но он же работал!». Работал — но на износ. И если бы не обратился вовремя, замена термостата превратилась бы в замену компрессора — а это уже совершенно другие деньги.

Наша рекомендация: если заметили, что компрессор стал работать дольше обычного, не выключается или, наоборот, включается реже — проверьте термостат. Это копеечная деталь по сравнению с компрессором. И помните, что в торговом оборудовании лучше ставить не электромеханический термостат, а электронный контроллер. Он точнее, надёжнее, показывает фактическую температуру и позволяет настроить оттайку. Да, он стоит дороже, но окупается за счёт точности поддержания температуры и отсутствия постоянных замен.
