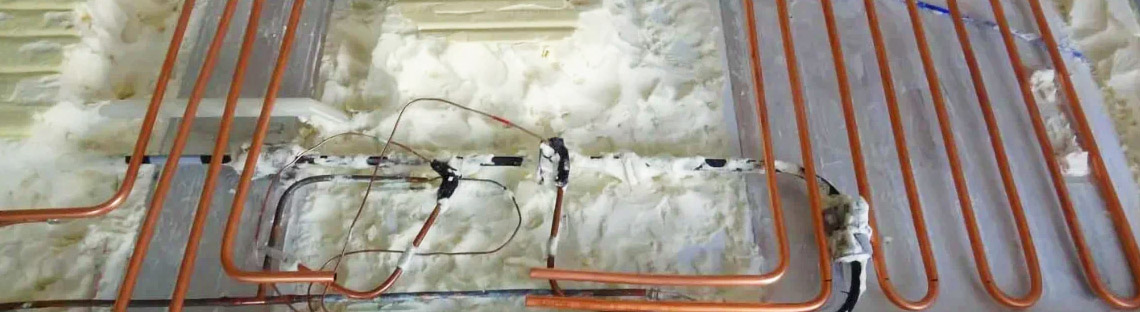

Теплоизоляция холодильных камер: PIR, PUR, минвата — сравнение, расчёт толщины, ошибки монтажа

Теплоизоляция — это не просто «пенопласт между двумя листами металла». От её качества зависит, сколько вы платите за электричество, как долго служит компрессор и не появится ли плесень на стенах. Плохая изоляция — скрытая причина 70% проблем с холодильными камерами: компрессор работает без остановки, продукты портятся, а счета за электричество растут. Разберём всё по порядку: материалы, расчёт, типичные ошибки и то, на чём нельзя экономить.

Зачем вообще нужна теплоизоляция в холодильной камере

Холодильная камера — это коробка, внутри которой температура ниже, чем снаружи. Тепло всегда перетекает от тёплого к холодному — это закон физики. Чем больше разница температур и чем тоньше стена, тем быстрее тепло проникает внутрь. Задача теплоизоляции — максимально замедлить этот поток. Чем меньше тепла проникает, тем реже включается компрессор и тем меньше счёт за электричество.

Каждый лишний ватт теплопритока — это работа компрессора, расход фреона, износ оборудования и риск порчи продукции. При плохой изоляции компрессор может работать 20–24 часа в сутки вместо 10–12, что сокращает его ресурс в 2 раза.

Что такое градусо-сутки и зачем их считать

Градусо-сутки отопительного периода — это понятие из строительной теплотехники, адаптированное под холодильные камеры. По сути, это произведение разницы температур (снаружи и внутри камеры) на количество дней в году, когда эта разница существует. Чем больше градусо-суток, тем толще нужна изоляция, чтобы теплоприток оставался в пределах нормы.

Для холодильных камер это работает так: если камера работает круглогодично при внутренней температуре −18 °C, а наружная температура летом +35 °C, зимой −5 °C, среднегодовая разница составляет около 25–30 °C. Умножаем на 365 дней — получаем примерно 9000–11000 градусо-суток. Для сравнения: жилое здание в Краснодаре — около 2500 градусо-суток. То есть холодильная камера «работает» как дом в четыре раза жёстче.

Расчёт толщины изоляции по градусо-суткам — это не формальность из СНиП, а практический инструмент. Он показывает, какой толщины панель нужна, чтобы теплоприток через стены не превышал заданную величину. Для холодильных камер обычно нормируют удельный теплоприток — не более 8–12 Вт/м² поверхности. Если больше — компрессор не справляется или работает слишком часто.

Упрощённая формула расчёта:

$d = \frac{\lambda \cdot \Delta T}{q}$

где $d$ — толщина изоляции (м), $\lambda$ — теплопроводность материала (Вт/м·К), $\Delta T$ — разница температур снаружи и внутри (°C), $q$ — допустимый удельный теплоприток (Вт/м², обычно 8–12).

Пример: камера −18 °C, наружная +30 °C, $\Delta T = 48$ °C, панель PIR с $\lambda = 0{,}022$ Вт/м·К, допустимый теплоприток $q = 10$ Вт/м²:

$d = \frac{0{,}022 \cdot 48}{10} = 0{,}1056$ м ≈ 100–120 мм

Для низкотемпературной камеры −25 °C при той же наружной температуре — уже 120–150 мм. Для шоковой заморозки −35 °C — 150–200 мм. Это минимум. На практике берут с запасом 10–15%, потому что реальная теплопроводность панели всегда выше паспортной из-за стыков, крепежа и монтажных зазоров.

Материалы изоляции: PIR, PUR, пенополистирол, минвата

PIR (полиизоцианурат)

PIR — самый современный из теплоизоляционных материалов для холодильных камер. Это усовершенствованный вариант пенополиуретана (PUR), где часть связующего заменена на изоциануратные связи. Это даёт несколько ключевых преимуществ.

• Теплопроводность — 0,020–0,023 Вт/м·К. Это лучший показатель среди всех негорючих и слабогорючих утеплителей. PIR в 2 раза «теплее» минваты и на 15–20% эффективнее PUR.
• Пожарная безопасность — группа Г1 (слабогорючий). PIR обугливается при воздействии пламени, но не поддерживает горение и не капает. Это критично для пищевых производств, где требования пожарной безопасности жёсткие.
• Паропроницаемость — низкая. PIR практически не пропускает водяной пар. Это значит, что внутри панели не конденсируется влага, и изоляция не теряет свойств со временем.
• Стабильность размеров. PIR не «усаживается» при перепадах температур, не деформируется. Срок службы — 25–30 лет без потери теплотехнических характеристик.
• Плотность — 30–45 кг/м³. Панель достаточно прочная, чтобы выдерживать точечные нагрузки (монтаж полок, подвесов), но при этом лёгкая.

Минус PIR — цена. Панели PIR на 30–50% дороже PUR и в 2–3 раза дороже пенополистирола. Но на горизонте 10 лет разница окупается за счёт экономии на электроэнергии.

PUR (пенополиуретан)

PUR — стандартный материал для большинства сэндвич-панелей холодильных камер. Это вспененный пластик с закрытыми ячейками, который заполняет пространство между двумя листами металла.

• Теплопроводность — 0,024–0,028 Вт/м·К. Чуть хуже PIR, но всё ещё отличный показатель.
• Пожарная безопасность — группа Г2–Г3 (умеренно-нормальногорючий). PUR поддерживает горение, но медленно. Для среднетемпературных камер в торговых помещениях это обычно допустимо. Для производств с высокими требованиями — нет.
• Паропроницаемость — низкая. Как и PIR, PUR практически не пропускает пар. Внутри панели не конденсируется влага.
• Плотность — 35–50 кг/м³. Прочная панель, выдерживает монтажные нагрузки.
• Срок службы — 15–25 лет. Со временем PUR может давать усадку 1–2%, особенно при длительной работе на низких температурах. Это приводит к раскрытию стыков.

PUR — оптимальный баланс цены и качества для большинства коммерческих камер.

Пенополистирол (EPS, пенопласт)

Пенополистирол — самый дешёвый материал для теплоизоляции. Бывает обычный (EPS) и экструдированный (XPS). В холодильных камерах используется редко, но встречается в кустарных самостроях и дешёвых сборных камерах.

• Теплопроводность — 0,030–0,040 Вт/м·К. Хуже PIR в полтора раза. Для той же теплоизоляции нужна панель в 1,5 раза толще.
• Пожарная безопасность — группа Г3–Г4 (сильногорючий). Пенополистирол горит хорошо, с выделением токсичного дыма. Использовать в пищевых производствах и торговых залах запрещено правилами пожарной безопасности.
• Паропроницаемость — средняя. Внутри панели может конденсироваться влага, особенно при перепадах температур. Влага снижает теплосопротивление и разрушает материал.
• Срок службы — 5–10 лет. Пенополистирол хрупкий, боится ударов, разрушается от циклов замораживания-оттаивания.

Пенополистирол подходит только для временных камер или объектов, где не действуют жёсткие пожарные нормы. В промышленном холоде его место — на свалке.

Минеральная вата

Минвата — традиционный строительный утеплитель, который иногда используют в холодильных камерах, чаще всего по ошибке или из соображений пожарной безопасности. Для холодильных камер минвата — плохой выбор.

• Теплопроводность — 0,035–0,045 Вт/м·К. В 1,5–2 раза хуже PIR. Для той же изоляции нужна панель в 1,5–2 раза толще.
• Пожарная безопасность — группа НГ (негорючая). Это главное и часто единственное преимущество минваты. Для объектов с самыми жёсткими требованиями — единственный вариант.
• Паропроницаемость — высокая. Минвата «дышит», и это её главный недостаток в холодильных камерах. Водяной пар проникает в вату, конденсируется внутри при низких температурах, превращается в лёд. Лёд разрушает структуру волокна, теплопроводность резко растёт. Через 2–3 сезона минвата превращается в мокрую тряпку с теплопроводностью в 3–4 раза выше паспортной.
• Срок службы — 3–5 лет в холодильной камере. Если пароизоляция повреждена — ещё меньше.

Минвата в холодильной камере работает только при идеальной пароизоляции с обеих сторон — а это почти невозможно на практике. Каждый стык, каждый крепёж — потенциальная щель для пара. Поэтому минвату используют только там, где без неё нельзя (пожарные нормы), и тогда ставят усиленную пароизоляцию и контролируют её состояние.

Сравнение материалов

Стыки панелей: где теряется холод

Панель — это только половина дела. Вторая половина — стыки между панелями. Именно через стыки уходит до 30–40% холода при плохом монтаже, даже если сами панели идеальны.

Типы стыков сэндвич-панелей:

• Ламинированный (lock-forming) стык. Панели соединяются внахлёст, без видимых крепежей. На одной панели — выступ (шип), на другой — паз. Между ними — уплотнительная лента. При монтаже панели защёлкиваются, создавая герметичный замок. Это самый распространённый и надёжный тип стыка.
• Замковый стык (cam-lock). Панели соединяются замками-защёлками, скрытыми внутри. Стягиваются ключом через технологическое отверстие. Герметичность обеспечивается уплотнительной лентой по периметру замка. Дополнительные крепежи (саморезы) не нужны — панель держится на замках.
• Болтовое соединение. Панели стягиваются болтами через монтажные планки. Просто и надёжно, но болты — это мостики холода. Требуется термоизолирующая шайба или дополнительная изоляция места крепежа.

Что может пойти не так на стыках:

• Щель из-за неровного основания. Если пол неровный, панели «гуляют», и в углу стыка образуется щель 2–5 мм. Через эту щель уходит холод и поступает тёплый воздух с влагой. Влага конденсируется, образуется иней, а потом — плесень.
• Отсутствие или некачественный уплотнитель. Уплотнительная лента должна быть вспененной полиэтиленовой (EPE) или EPDM. Бумажная или тканевая лента — не уплотнитель, а упаковка. Она не герметизирует.
• Перекос замка. Если замок-защёлка не дотянут или перетянут, панель деформируется, и по краю стыка появляется зазор.
• Замазка вместо герметика. Заделка стыков герметиком — обязательная процедура. Но герметик должен быть нейтральный силиконовый, не кислотный. Кислотный разъедает покрытие металла и разрушает уплотнитель.

Мостики холода: невидимый враг

Мостик холода — это участок ограждающей конструкции, где теплопроводность выше, чем в основной площади. Через мостики холода уходит в 5–10 раз больше тепла, чем через панель той же площади. Они появляются везде, где металл или другой проводящий материал проходит насквозь через изоляцию.

Где возникают мостики холода:

• Углы камеры. Внешний угол панели — это два металлических листа, сходящихся под 90°. Металл отлично проводит тепло, и угол «вытягивает» холод изнутри наружу. На углу образуется конденсат, а при низких температурах — иней.
• Крепёжные элементы. Саморезы, болты, скобы — это металл, проходящий через всю толщину панели. Каждый саморез — мини-мостик холода. 100 саморезов — 100 точек теплопотерь.
• Дверная коробка. Металлическая рама двери — самый большой мостик холода в камере. Рама проходит сквозь панель и соединяет внутренний (холодный) металл с внешним (тёплым). Без терморазрыва рама покрывается конденсатом снаружи и инеем изнутри.
• Пол камеры. Если камера стоит на бетонном полу без изоляции, пол работает как радиатор: забирает тепло из грунта и передаёт внутрь. Для низкотемпературных камер изоляция пола обязательна.
• Трубопроводы и кабели. Всасывающие и нагнетательные магистрали, силовые кабели, проходящие через стену — тоже мостики. Зазор вокруг трубы нужно герметизировать и изолировать.

Углы и проёмы: где ошибки стоят дороже всего

Стыки панелей в углах — самая уязвимая зона. Есть три варианта оформления угла:

• • Внутренний угол через панель. Панель гнётся под 90°. Внутренний металлический лист разрезается снаружи, а внутренний — цельный. Внешний угол зашивается наугольником. Это стандартный и надёжный способ, но требует точного раскроя.

<

• Сборка из двух панелей под 90°. Две панели стыкуются под прямым углом. Внешний угол закрывается наугольником, внутренний — уголковым элементом. Между панелями — уплотнитель и герметик. Самый распространённый вариант.
• Готовый угловой элемент. Панель с заводским изгибом 90°. Идеально по геометрии, но дороже и требует точного раскроя остальных панелей по месту.

Типичные ошибки в углах:

• Не герметизирован верхний или нижний торец угла. Внутрь угла попадает тёплый воздух, конденсируется, и панель намокает изнутри. Снаружи это видно как потёки ржавчины или вздутие покрытия.
• Наугольник прикручен без уплотнителя. Между наугольником и панелью — зазор. В него затекает вода при мойке, попадает пыль, образуется конденсат.
• Саморезы на внешнем углу без термоизолирующих шайб. Каждый саморез — мостик холода. Снаружи они блестят от конденсата.
• Неплотное прилегание замков. Замки в углу стянуты неровно, панели «гуляют». Со временем зазор растёт, и холод уходит.

Чек-лист типичных ошибок монтажа

1. Тонкие панели для низких температур. Ставят панель 80 мм на камеру −25 °C. Теплоприток через стену — в 1,5–2 раза выше нормы. Компрессор работает без остановки.
2. Нет изоляции пола. Камера −18 °C стоит на голом бетоне. Тепло поступает снизу. Пол камеры покрывается инеем, а бетон под ней мокнет и разрушается.
3. Уплотнительная лента отсутствует или некачественная. Стыки «дышат». Внутрь камер поступает тёплый влажный воздух, который конденсируется, замерзает и разрушает панели изнутри.
4. Кислотный герметик вместо нейтрального. Кислотный силикон разъедает покрытие панели и разрушает уплотнитель. Через 6–12 месяцев стык протекает.
5. Саморезы без термоизолирующих шайб. Каждый саморез — мостик холода. На внешней стороне панели вокруг самореза — конденсат и ржавчина.
6. Дверная коробка без терморазрыва. Рама двери — сплошной мостик холода. Снаружи рама покрыта конденсатом, изнутри — инеем. Уплотнитель двери обмерзает и перестаёт герметизировать.
7. Трубопроводы без изоляции в месте прохода через стену. Всасывающая и нагнетательная магистрали проходят через панель без изоляции и герметизации. Вокруг труб — конденсат и иней.
8. Углы не герметизированы снаружи и внутри. Внутрь угла попадает влага, панель намокает изнутри, теплопроводность изоляции растёт.
9. Панели собраны на неровном основании. Щели в стыках, замки не дотянуты. Холод уходит, тёплый воздух поступает.
10. Не заложен запас толщины. По расчёту нужно 100 мм, ставят 80 — «потому что дешевле». Через год компрессор работает 20 часов в сутки, а электроэнергии уходит на 40% больше.

Мнение экспертов

1. PIR — не роскошь, а инвестиция. На горизонте 7–10 лет PIR-панели окупаются за счёт экономии на электроэнергии. При λ = 0,022 Вт/м·К теплоприток через стену в 1,5 раза ниже, чем у PUR. Для камеры 20 м³ при −18 °C это экономия 3–5 кВт·ч в сутки — примерно 1000–1500 кВт·ч в год. При текущих тарифах окупаемость — 5–7 лет, а прослужит панель 25–30.

2. Толщина важнее материала. Панель PUR толщиной 120 мм работает лучше, чем PIR толщиной 60 мм. Расчёт толщины — не формальность, а основа проекта. «Потолще» — это не всегда разумно: избыточная толщина увеличивает габариты камеры без соразмерной пользы. Считайте теплоприток и берите панель с запасом 10–15% от расчётной толщины.

3. Минвата в холодильной камере — мина замедленного действия. Если пароизоляция повреждена хотя бы в одном месте, минвата наберёт влагу за один сезон. Влажная минвата — это не утеплитель, а проводник холода. Если пожарные нормы требуют негорючий материал, используйте PIR группы Г1 — это компромисс между пожарной безопасностью и теплотехникой.

4. Стыки — слабое звено. 70% проблем с изоляцией возникают не в панели, а в стыке. Уплотнительная лента, герметик и правильная затяжка замков — не мелочь, а 30–40% теплосопротивления ограждения. Если стык протекает, даже самая дорогая панель работает как дешёвая.

5. Углы и проёмы — зона повышенного риска. Большинство мостиков холода возникает в углах и у дверных проёмов. Если на внешнем углу камеры виден конденсат или иней — это мостик холода. Если вокруг дверной рамы ржавчина — нет терморазрыва. Эти дефекты нельзя «закрыть герметиком» — нужна переделка узла.

6. Изоляция пола — не опция, а необходимость. Для низкотемпературных камер (−18 °C и ниже) изоляция пола обязательна. Без неё теплоприток снизу может составлять 20–30% от общего. Бетон под камерой мокнет, разрушается, а камера «врастает» в пол. Решение — экран из XPS или PIR толщиной 100–150 мм под всей площадью камеры.

7. Проверяйте герметичность тепловизором. После монтажа камеры проведите тепловизионное обследование. На термограмме все мостики холода и щели видны как яркие пятна. Это стоит 5–10 тысяч рублей, но экономит десятки тысяч на ремонте и электроэнергии. Лучше найти ошибку сразу, чем через год, когда панель намокнет и потеряет свойства.
