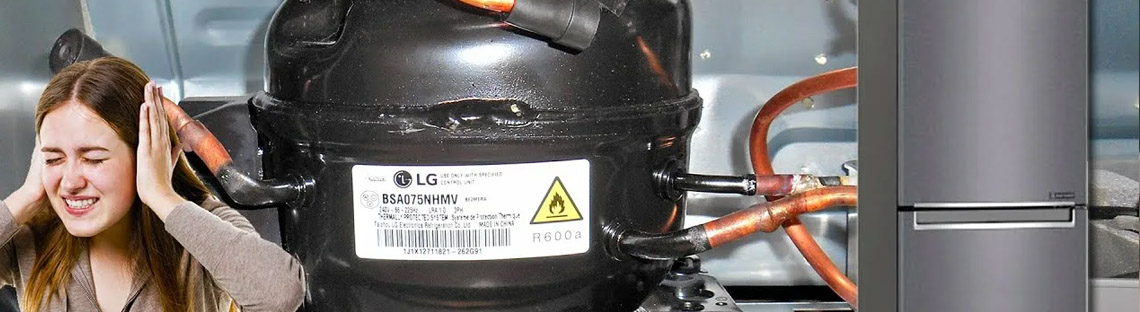

Шум и вибрация компрессора как диагностический инструмент: звуки, спектрограммы и методика диагностики

Компрессор — сердце холодильной установки. И как сердце, он «говорит», когда с ним что-то не так. Опытный холодильщик может по звуку определить, что именно ломается, ещё до того, как контроллер выдаст ошибку. Не нужно ждать аварии — нужно слушать. Эта статья — руководство по диагностике компрессора на слух и вибрационному анализу: от стука клапанной пластины до износа винтового блока.

Мы разберём характерные звуки поршневых, спиральных и винтовых компрессоров, их причины, методику диагностики стетоскопом и виброанализатором, спектрограммы типовых дефектов и правила, когда нужно бить тревогу, а когда — просто поднастроить.

Почему компрессор шумит вообще

Любой компрессор шумит — это нормально. Внутри движутся детали, газ сжимается, клапаны открываются и закрываются, масло плещется. Нормальный шум — равномерный, монотонный, без резких стуков и скрежета. Для поршневого компрессора это ритмичный «гул с басом», для спирального — тихий шипящий звук, для винтового — ровный высокочастотный гул.

Проблема начинается, когда шум меняет характер: появляется стук, свист, скрежет, вибрация, «плавание» оборотов. Каждый из этих звуков — симптом конкретной неисправности. Задача диагностики — сопоставить звук с причиной и принять решение до того, как компрессор выйдет из строя.

Уровень нормального шума компрессора зависит от типа и мощности:

• Спиральный — 45–55 дБ (на расстоянии 1 м). Тихий, почти как бытовой холодильник.
• Поршневой полугерметичный — 60–75 дБ. Ритмичный, с выраженным низкочастотным компонентом.
• Винтовой — 65–80 дБ. Высокочастотный гул, свистящий характер.

Любое отклонение от нормального звукового рисунка на 5–10 дБ или появление новых звуков (стук, свист, скрежет) — повод для диагностики.

Поршневой компрессор: анатомия звуков

Поршневой компрессор — самый «разговорчивый». В нём больше всего движущихся деталей, и каждая из них при износе даёт свой звук. Разберём основные неисправности.

1. Стук клапанной пластины

Клапанная пластина (нагнетательный и всасывающий клапаны) — тонкая стальная пластина, которая открывается и закрывается под действием разности давлений. При нормальной работе её ход — 1–2 мм, звук — тихий, ритмичный, почти не слышен на фоне общего гула.

При износе или повреждении клапанной пластины появляется резкий металлический стук высокой частоты, синхронный с оборотами вала. Звук похож на стук клапанов в автомобильном двигателе — частый, звонкий, «цокающий». Причины:

• Износ клапанной пластины — кромка пластины стирается, клапан неплотно прилегает к седлу. Газ перетекает обратно, компрессор теряет производительность.
• Поломка или трещина пластины — обломок пластины болтается в потоке газа, стучит о седло. Звук — резкий, нерегулярный, с металлическим оттенком.
• Нагар и отложения на седле — клапан не закрывается полностью, «хлопает» при каждом цикле. Звук — ритмичный, но более глухой, чем при поломке.

Как диагностировать: стетоскопом прослушайте зону клапанной плиты (верхняя часть цилиндра). Стук чётко локализован в зоне клапанов, а не в картере. При закрытии нагнетательного вентиля (для теста на короткое время) стук может усиливаться — давление на нагнетании растёт, клапан хлопает сильнее.

Срочность: средняя. Компрессор может работать неделями с изношенным клапаном, но производительность падает, а обломок пластины может попасть в цилиндр и разрушить поршень. Лучше не затягивать.

2. Гидроудар: самый страшный звук

Гидроудар — это попадание жидкого хладагента или масла в цилиндр компрессора. Жидкость несжимаема. Когда поршень идёт вверх, он упирается в столб жидкости — давление в цилиндре мгновенно возрастает до десятков атмосфер. Звук — очень громкий, глухой, «бухающий» удар, часто с вибрацией всего корпуса. После удара — пауза, затем нормальный цикл, затем снова удар (если жидкость продолжает поступать).

Причины гидроудара:

• Неправильная настройка ТРВ — перегрев слишком мал, ТРВ «перекармливает» испаритель, жидкий хладагент идёт на всасывание.
• Большая заправка хладагента — избыток жидкости скапливается в испарителе и всасывающей линии.
• Оттайка горячими парами без аккумулятора жидкости — после оттайки жидкий хладагент возвращается в компрессор порцией.
• Низкая нагрузка на испаритель — вентиляторы выключены или забиты, газ не успевает испариться полностью.

Как диагностировать: звук не спутать ни с чем — это не стук, а удар. Корпус компрессора вибрирует, по трубам идёт дрожь. Прикоснитесь к всасывающей трубе — если она холодная и потеет (или покрывается инеем), жидкость на подходе. Немедленно остановите компрессор.

Срочность: критическая. Один гидроудар может сорвать клапанную плиту, погнуть шатун, сломать поршневое кольцо. Несколько гидроударов подряд — разрушение цилиндра и обрыв шатуна. Компрессор останавливается немедленно, разбирается и ремонтируется.

3. Износ шатунно-поршневой группы

Шатун, поршневой палец, поршневые кольца и вкладыши — всё это изнашивается со временем. Износ даёт низкочастотный, глухой стук, синхронный с оборотами вала. Звук — как стук в двигателе машины при низком уровне масла: басистый, ритмичный, ощутимый рукой на корпусе.

Характерные звуки по типу износа:

• Износ поршневого пальца — звонкий, высокочастотный стук, похожий на клапанный, но локализован в зоне пальца (середина цилиндра). Усиливается при нагрузке.
• Износ вкладышей шатуна — глухой, басистый стук, особенно на холостом ходу и при пуске. Масло ещё не разошлось, вкладыши «звенят» на валу.
• Износ поршневых колец — не стук, а свист или шипение при сжатии. Кольца не уплотняют, газ перетекает из камеры сжатия в картер. Компрессор теряет производительность, масло уходит в систему.
• Износ цилиндра (эллипсность) — глухой стук при положении поршня в верхней мёртвой точке, когда цилиндр изношен и поршень качается.

Как диагностировать: стетоскопом прослушайте картер и боковину цилиндра. Стук шатунно-поршневой группы локализован в нижней и средней части цилиндра, а не сверху (как клапаны). При повышении давления нагнетания (закрытие вентиля) — стук усиливается. Масло в картере может потемнеть, появиться металлическая взвесь.

Срочность: высокая. Износ шатунно-поршневой группы прогрессирует: от лёгкого стука до обрыва шатуна — 500–2000 часов работы. Обрыв шатуна — разрушение блока, неремонтопригоден.

4. Износ коренных подшипников

Коренные подшипники держат коленчатый вал. При износе появляется низкочастотная вибрация и гул, неритмичный, но постоянный. Корпус компрессора «гудит», вибрация передаётся на трубопроводы и раму. При сильном износе — ротор электродвигателя задевает статор: появляется резкий металлический скрежет.

Как диагностировать: приложите ладонь к корпусу компрессора. Вибрация от коренных подшипников — «глубокая», ощущается в нижней части корпуса, рядом с валом. Стетоскопом — глухой гул, без чёткой локализации на цилиндре. Виброанализатором — пик на частоте, кратной оборотам вала (n × 1, где n — обороты в минуту / 60).

Срочность: высокая. Износ коренных подшипников приводит к перекосу вала, задеванию ротора о статор, разрушению сальника и утечке хладагента. Ремонт — замена подшипников с полной разборкой.

Спиральный компрессор: тишина, которая обманывает

Спиральный компрессор работает тихо — это его главное преимущество. Но именно поэтому любой новый звук — тревожный сигнал. В спирали нет клапанов, шатунов и поршневых колец, поэтому спектр неисправностей другой.

1. Заклинивание спирали

Самый частый отказ спирального компрессора. Причина — перегрев (деградация масла, отложения на спиралях) или попадание жидкости (гидроудар). Звук — резкий металлический скрежет или визг, компрессор не может прокрутиться. Часто сопровождается срабатыванием внутренней тепловой защиты.

Если компрессор заклинило полностью — он не запускается, гудит и отключается по токовой защите. Если заклинивание частичное (спираль стирается о спираль) — скрежет при работе, нарастающая вибрация, постепенная потеря производительности.

Как диагностировать: при заклинивании — измерьте сопротивление обмоток. Если обмотки целы, но вал не прокручивается (проверяется при выключенном питании, вручную) — заклинивание механическое. При частичном — стетоскопом прослушайте корпус: скрежет локализован в зоне спиралей (центр компрессора), не в зоне двигателя.

Срочность: критическая. Спиральный компрессор неремонтопригоден — при заклинивании заменяется целиком.

2. Износ подшипников спирали

Подшипник, на котором вращается подвижная спираль, — основная точка износа. При износе появляется высокочастотный свист или гул, похожий на звук изношенного подшипника в вентиляторе. Вибрация — высокочастотная, мелкая, «дрожащая».

Как диагностировать: виброанализатором — пик на частоте, кратной оборотам двигателя (обычно 50 Гц × количество полюсов). Стетоскопом — свист в зоне задней крышки компрессора, где установлен подшипник.

Срочность: высокая. Износ подшипника — путь к заклиниванию. Заменить подшипник отдельно практически невозможно (компрессор сварной, неразборный), поэтому при подтверждённом износе — плановая замена компрессора.

3. Жидкий удар в спирали

Спиральный компрессор менее чувствителен к жидкому хладагенту, чем поршневой — нет клапанов, которые можно сломать. Но при попадании большого количества жидкости появляется резкий стук, вибрация корпуса, скачок тока. Звук — «хлюпающий», как будто в насос попала вода.

Причины те же, что и у поршневого: переохлаждение ТРВ, избыток хладагента, оттайка без аккумулятора. Если жидкость поступает постоянно — спираль стирается, подшипник перегружается, и через 50–200 часов компрессор заклинивает.

Срочность: средняя при разовом попадании (компрессор переживёт). Высокая при постоянном — нужно устранять причину, иначе через несколько недель заклинивание.

Винтовой компрессор: высокочастотная диагностика

Винтовой компрессор — самый «молчаливый» по количеству неисправностей, но самый сложный для диагностики. Два винта вращаются вплотную друг к другу, зазоры — 0,02–0,05 мм. Малейший износ — и компрессор теряет производительность, но звук меняется слабо. Здесь без виброанализатора не обойтись.

1. Износ винтового блока

Винты в норме не касаются друг друга — между ними масляная плёнка. При износе масляного насоса, падении давления масла или попадании жидкости масляная плёнка рвётся, и винты касаются. Звук — высокочастотный свист или тонкий скрежет, как будто точат нож. При сильном износе — ритмичный «вой», усиливающийся с нагрузкой.

Как диагностировать: виброанализатором — пик на частоте зацепления винтов (произведение оборотов на количество зубьев/заходов, обычно 800–2000 Гц). Рост амплитуды этого пика в 2–3 раза от базового значения — признак износа. Стетоскопом — свист в зоне винтового блока, не в зоне подшипников.

Срочность: высокая. Износ винтового блока — постепенный, но необратимый. При касании винтов поверхности задираются, зазоры растут, производительность падает. Ремонт — переборка винтового блока, замена подшипников, проточка или замена винтов. Дорого.

2. Износ подшипников винтового блока

Подшипники в винтовом компрессоре — самая нагруженная деталь. Они держат осевые и радиальные силы, обеспечивая зазор между винтами. При износе появляется низкочастотная вибрация и гул, а винты смещаются относительно друг друга. Звук — как у большого электродвигателя с изношенным подшипником: ровный, басистый, с лёгкой «дробью».

Как диагностировать: виброанализатором — пики на частотах, кратных оборотам вала (n × 1, n × 2), и на частоте тел качения подшипников (BPFO, BPFI). Рост этих пиков — ранний признак, задолго до появления слышимого шума. Стетоскопом — гул в зоне подшипниковых опор (торцы винтового блока).

Срочность: высокая, но есть время. Подшипники винтового компрессора меняются при переборке. От появления первых признаков до разрушения подшипника — 1000–3000 часов. Если вовремя перебрать — винтовой блок спасён. Если дотянуть до разрушения — винты задевают, блок под замену.

3. Проблемы с масляной системой

Масло в винтовом компрессоре — не только смазка, но и уплотнение. Без масляной плёнки винты не уплотняются, газ перетекает, производительность падает. При падении давления масла появляется свист, потеря производительности, рост температуры нагнетания. Звук — как «обрывистый» гул, компрессор «не тянет».

Причины: забитый масляный фильтр, неисправный масляный насос, низкий уровень масла, забитый термостат маслоразделителя. Диагностика — проверка давления масла (манометр), температуры масла, перепада на фильтре.

Методика шумовой диагностики со стетоскопом

Технический стетоскоп — простой и дешёвый инструмент (1000–3000 руб.), но в умелых руках он заменяет сложное оборудование. Методика проста: приложите щуп к корпусу компрессора в разных зонах и слушайте.

Точки прослушивания:

• Точка 1 — клапанная плита (верх цилиндра, для поршневых). Стук клапанов, нагар, поломка пластины.
• Точка 2 — середина цилиндра (для поршневых). Износ поршневого пальца, колец, цилиндра.
• Точка 3 — картер / зона шатуна (для поршневых). Износ вкладышей, шатуна, шатунных болтов.
• Точка 4 — зона подшипников вала (нижняя часть корпуса, все типы). Износ коренных подшипников, подшипников спирали, подшипников винтового блока.
• Точка 5 — зона винтового блока (середина корпуса, для винтовых). Износ винтов, касание роторов.
• Точка 6 — зона электродвигателя (задняя часть корпуса). Износ подшипников двигателя, задевание ротора о статор.

Правила прослушивания:

• Слушайте при рабочей температуре и давлении — холодный компрессор звучит иначе.
• Сравнивайте с исправным компрессором того же типа и модели, если есть рядом.
• Закройте глаза — слух обостряется, а визуальная информация не отвлекает.
• Просите помощника изменять нагрузку (открыть/закрыть вентиль) — стук, который меняется с нагрузкой, — шатунно-поршневая группа; стук, который не меняется, — клапаны или подшипники.

Виброанализатор: диагностика на следующем уровне

Стетоскоп хорош, но субъективен: «стук», «свист», «гул» — это описания, которые разные люди интерпретируют по-разному. Виброанализатор — объективный инструмент: он измеряет вибрацию и показывает спектр (частоты и амплитуды). Каждый дефект даёт характерный пик на спектре.

Базовые понятия:

• Частота вращения вала (1×) — обычно 25–50 Гц (1500–3000 об/мин). Пик на этой частоте — дисбаланс, износ коренных подшипников.
• 2× — двойная частота (50–100 Гц). Пик — несоосность вала, перекос.
• Частота тел качения подшипника (BPFO/BPFI) — обычно 100–500 Гц. Пик — износ наружной или внутренней обоймы подшипника.
• Частота зацепления винтов (GMF) — 800–2000 Гц. Пик — износ винтового блока, касание роторов.
• Высокочастотный шум (ультразвук) — 20–40 кГц. Пик — кавитация, утечки, начальная стадия износа подшипников.

Методика виброанализа:

1. Базовый замер. При пуске нового или отремонтированного компрессора снимите спектр вибрации. Это «отпечаток» исправного состояния.
2. Периодические замеры. Раз в 1–3 месяца — снимайте спектр и сравнивайте с базовым. Рост любого пика в 2 раза — сигнал.
3. Анализ трендов. Постройте график амплитуды ключевых пиков во времени. Линейный рост — равномерный износ. Скачок — авария или попадание постороннего предмета.
4. Локализация. Измерьте вибрацию в трёх точках (горизонталь, вертикаль, ось вала). Направление максимальной вибрации указывает на источник.

Спектрограммы типовых дефектов

Что говорит звук о состоянии системы (не только компрессора)

Звук компрессора — не единственный диагностический признак. Шум и вибрация в системе могут указывать на проблемы вне компрессора:

• Вибрация трубопроводов — резонанс при определённых оборотах компрессора. Труба «дрожит» на определённой частоте. Решение — виброгасители, изменение длины трубы, дополнительный крепёж.
• Свист ТРВ — высокая скорость газа через дроссель. Нормально при большом перепаде давлений, но если свист резкий и меняется — ТРВ подобран неправильно или забит.
• «Бульканье» в испарителе — жидкий хладагент не полностью испаряется, проходит в всасывающую линию. ТРВ «перекармливает» или мало перегрева.
• Шум вентиляторов конденсатора — гул, скрежет, вибрация. Износ подшипников, дисбаланс лопастей, загрязнение.

Мнение экспертов

1. Слушайте компрессор при каждом визите. 5 секунд прослушивания стетоскопом при каждом сервисном визите — и вы поймаете 80% проблем до аварии. Не нужно ждать, пока стук станет слышен без стетоскопа. К этому моменту дефект уже запущен. Сделайте это привычкой — как проверку масла и фильтров.

2. Базовый виброспектр — лучшая инвестиция в диагностику. При пуске нового компрессора снимите виброспектр и сохраните его. Через 3 месяца — сравните. Через 6 — ещё раз. Тренд скажет больше, чем разовый замер. Виброанализатор за 30 000–50 000 руб. окупается за один предотвращённый ремонт винтового блока (200 000–500 000 руб.).

3. Гидроудар — не случайность, а ошибка проектирования или настройки. Если гидроудар произошёл один раз — это можно списать на разовый сбой. Если повторяется — система настроена неправильно. Проверьте перегрев ТРВ, заправку, наличие аккумулятора жидкости, корректность оттайки. Каждый гидроудар — это удар по ресурсу, даже если компрессор не разрушился сразу.

4. Спиральный компрессор не прощает «прислушиваться». Если спираль начала стучать или скрежетать — это уже поздно. Спиральный компрессор неремонтопригоден. Диагностика спирали — это не стетоскоп, а анализ режима работы: температура нагнетания, перегрев, ток. Если температура растёт, а перегрев малый — проблема на подходе. Звук — уже финальная стадия.

5. Винтовой компрессор требует виброанализа, а не стетоскопа. Износ винтового блока на ранней стадии не слышно. К моменту, когда свист становится слышен, винты уже задраны. Виброанализатор ловит рост пика на частоте зацепления за 500–1000 часов до слышимого проявления. Это разница между заменой подшипников (50 000 руб.) и заменой винтового блока (300 000 руб.).

6. Не путайте шум компрессора с шумом системы. Вибрация труб, свист ТРВ, шум вентиляторов — всё это передаётся на корпус компрессора и может быть принято за дефект компрессора. Перед диагностикой — проверьте крепёж труб, виброгасители, кронштейны. Ослабленный кронштейн даёт вибрацию, которую стетоскоп покажет как «дефект подшипника», хотя сам подшипник в порядке.

7. Записывайте звук. Диктофон смартфона — не идеальный инструмент, но лучше, чем ничего. Запишите звук компрессора при пуске, через месяц, через три. Сравнение аудиозаписей субъективно, но изменение характера звука слышно даже через телефон. Для объективного сравнения — виброанализатор с сохранением спектров.
