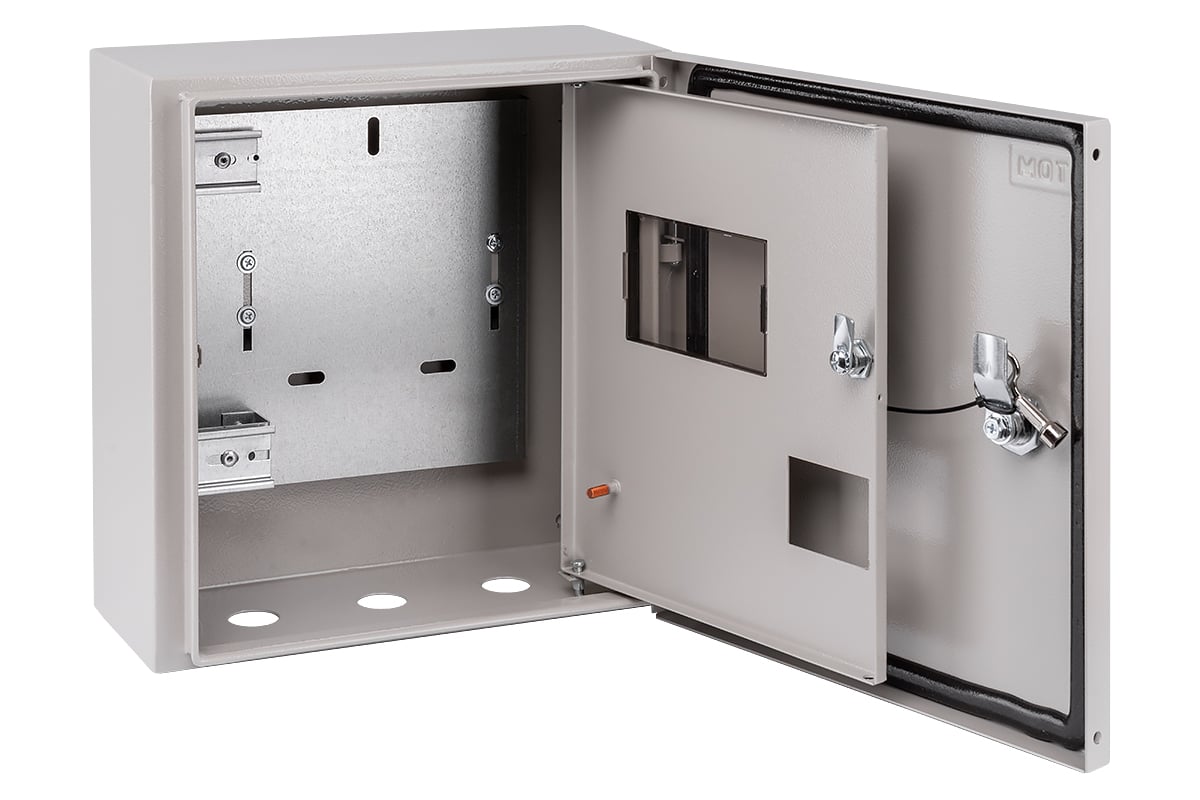

Металлический навесной шит (шкаф) IP54 — устройство, характеристики, монтаж и обслуживание

Заказать — Щит металлический навесной ip54:
Звоните +7 (905) 438-52-23.

В этой статье разберём всё, что нужно знать о металлических навесных шитах (шкафах) с защитой IP54: что означает этот код, из чего делают шкафы, какие бывают размеры и комплектации, как выбрать, установить и обслуживать, и почему именно IP54 — самый популярный стандарт для торгового и промышленного холодильного оборудования.

Что такое навесной электрический шкаф

Навесной электрический щит — это защитный enclosure (корпус), предназначенный для размещения электрических и электронных компонентов: автоматических выключателей, контакторов, контроллеров, реле, клеммных колодок, блоков питания, трансформаторов, частотных преобразователей. Щит крепится на стену или вертикальную поверхность — в отличие от напольного, который стоит на полу или на специальной раме.

В холодильной технике навесные шкафы используются повсеместно:

• Управление холодильными камерами — контроллеры Carel, Dixell, Eliwell, пускатели компрессоров, реле оттайки
• Управление витринами и прилавками — электроника нескольких витрин, объединённых в одну систему
• Сплит-системы — управление компрессорно-конденсаторным блоком, реле вентилятора конденсатора
• Щиты питания — вводной автомат, УЗО, распределение по группам потребителей
• Промышленные системы — шкафы управления централизованным холодоснабжением, шкафы телеметрии и мониторинга

Что такое IP54: расшифровка кода защиты

IP (International Protection / Ingress Protection) — это международный стандарт, определяющий степень защиты корпуса от попадания твёрдых предметов и воды. Код состоит из букв IP и двух цифр. Иногда после цифр идут дополнительные буквы — они уточняют защиту специфических элементов.

Первая цифра — защита от твёрдых предметов

Вторая цифра — защита от воды

Итого: IP54

IP54 означает: щит (шкаф) защищён от проникновения пыли в количествах, способных нарушить работу оборудования (первая цифра 5), и от брызг воды с любого направления (вторая цифра 4). Это не значит, что шкаф можно поливать из шланга или мыть под дождём. Это значит, что случайные брызги, конденсат, влажность в воздухе и пыль от производства — не проблема для электроники внутри.

Именно IP54 — золотой стандарт для торгового и промышленного холодильного оборудования. Вот почему:

• IP20–IP30 — только для сухих чистых помещений (офисный электрощиток в квартире). Пыль и влага проникают свободно. Для холодильной техники не годится.
• IP44–IP54 — стандарт для производственных и торговых помещений. Защита от пыли и брызг. Подходит для 90% задач.
• IP65–IP66 — для уличной установки, мойки под давлением, пищевых производств с регулярной санитарной обработкой. Дороже, тяжелее, требует специальных уплотнений.
• IP67–IP68 — подводное погружение. В холодильной технике не применяется.

Конструкция металлического шкафа IP54

Материал корпуса

Большинство навесных шкафов для холодильной техники изготавливаются из листовой стали:

• Сталь холоднокатаная (Ст3сп) — базовый материал. Толщина 1,0–2,0 мм. Прочная, недорогая, но без покрытия ржавеет. Обязательно покрывается порошковой краской.
• Нержавеющая сталь (AISI 304, AISI 430) — для пищевых производств, мясных и рыбных цехов, где регулярная мойка и агрессивная среда. Толщина 1,0–1,5 мм. Не ржавеет, но дороже в 2–3 раза.
• Оцинкованная сталь — компромисс между чёрной и нержавеющей сталью. Защищена цинковым слоем, но сварные швы и срезы уязвимы. В холодильной технике используется реже — порошковая окраска по чёрной стали надёжнее.

Покрытие

Стандарт защиты от коррозии — порошковая эпоксидно-полиэфирная краска. Наносится электростатически и запекается при 180–200 °C. Образует прочный слой 60–80 мкм, устойчивый к царапинам, влаге, маслам и моющим средствам. Стандартный цвет — RAL 7035 (светло-серый) или RAL 7032 (графитовый серый). Для холодильной техники это практично: не нагревается на солнце, не выделяется, вписывается в интерьер.

Уплотнение

Достигнуть IP54 без качественного уплотнения невозможно. Между дверцей и корпусом укладывается эластичный уплотнитель — резиновый или силиконовый шнур по всему периметру. Уплотнитель сжимается при закрытии двери и не пропускает пыль и брызги. Со временем уплотнитель теряет эластичность, трескается или сминается — защита падает. Срок службы уплотнителя — 5–7 лет при нормальной эксплуатации, 2–3 года при работе в жарком помещении или на улице.

Дверь и замок

• Одностворчатая — для узких шкафов (до 400 мм ширины). Петли слева или справа, обычно с возможностью перенавески.
• Двухстворчатая — для широких шкафов (от 600 мм). Две двери, каждая со своим уплотнением и замком.
• Замок — стандартно cam-lock (задвижной) с ключом. Для защиты от несанкционированного доступа. В торговом холодильном оборудовании замок обязателен — чтобы персонал не лез в электронику.
• Петли со съёмным штифтом — позволяют снять дверь для обслуживания. Встречается в моделях среднего и верхнего сегмента.

Внутренняя оснастка

• Монтажная панель — металлический лист на задней стенке, на который крепятся компоненты (автоматы, контакторы, контроллеры). Съемная — можно вынуть, собрать схему на верстаке, потом вставить обратно. Стандартная толщина — 2–3 мм.
• DIN-рейки — стальные или алюминиевые профили шириной 35 мм, на которые защёлкиваются модульные автоматы, реле, клеммы. Стандарт IEC 60715.
• Кабельные сальники — уплотнительные вводы в днище или боковых стенках для ввода кабелей. Сохраняют IP54 в точке ввода. Бывают пластиковые (нейлоновые) и металлические (латунь). Диаметр — от М16 до М63.
• Заземляющая шина — медная или латунная планка с винтами для подключения заземляющих проводников. Обязательный элемент для любой электроустановки.
• N-шина — нулевая шина для подключения нейтральных проводников. Устанавливается на изоляторы, не контактирует с корпусом.

Технические характеристики: полный список

При выборе шкафа нужно учитывать не только размер и IP. Вот все параметры, которые имеют значение для холодильной техники:

Размеры: как выбрать правильный

Размер шкафа зависит от трёх факторов: количества компонентов, их габаритов и необходимости запаса для кабелей и охлаждения. Главное правило — брать с запасом 20–30% по пространству. Компоненты не должны стоять впритык: между ними нужен зазор для теплоотвода, а кабельным трассам нужно место для изгибов.

Охлаждение шкафа: проблема, которую упускают

Внутри шкафа работают автоматы, контакторы, контроллеры, трансформаторы — все они выделяют тепло. В замкнутом объёме температура может подняться на 15–25 °C выше окружающей. Если в помещении +30 °C — внутри шкафа будет +50–55 °C. А при +55 °C электроника начинает сбоить: контроллеры перезагружаются, контакторы перегреваются, автоматические выключатели снижают номинал.

Способы отвода тепла:

• Естественная вентиляция — вентиляционные решётки в верхней и нижней части шкафа. Работает за счёт конвекции: тёплый воздух поднимается, холодный поступает снизу. Бесплатно, но снижает IP до IP44 или ниже — решётки пропускают пыль. Подходит для сухих чистых помещений.
• Вентилятор с фильтром — вытяжной вентилятор в верхней части + фильтр в нижней. Сохраняет IP54. Вентилятор прогоняет воздух через фильтр, который задерживает пыль. Фильтр нужно менять раз в 3–6 месяцев. Подходит для большинства торговых задач.
• Кондиционер для шкафа — встроенный модуль охлаждения (аналог кондиционера). Поддерживает заданную температуру внутри независимо от наружной. Дорогой, но необходим, если шкаф стоит в жарком помещении (+35 °C и выше) или плотно забит компонентами.
• Теплообменник воздух-воздух — закрытый контур: воздух внутри шкафа не смешивается с наружным. Тепло передаётся через ребристый теплообменник. Сохраняет полный IP54, не пропускает пыль. Промежуточный вариант между вентилятором и кондиционером.

Сравнение степеней защиты: IP30 / IP54 / IP65 / IP66

Монтаж навесного щита: правила и ошибки

Крепление

• Стена из бетона или кирпича — анкерные болты М8–М10, минимум 4 точки крепления. Глубина анкера — от 70 мм. Для шкафов тяжелее 30 кг — 6 точек.
• Стена из газобетона — химические анкеры или сквозное крепление с пластиной-прокладкой с обратной стороны. Обычный пластиковый дюбель не держит.
• Гипсокартон — недостаточно прочен для навесного шкафа с электроникой. Нужна закладная из фанеры или металлопрофиля behind гипсокартоном. Если закладной нет — рама от пола до потолка.
• Металлическая стойка или профиль — саморезы по металлу или болтовое соединение. Проверьте несущую способность профиля.

Высота установки

Центр шкафа — на уровне глаз или чуть выше (1,5–1,8 м от пола). Если шкаф слишком низко — придётся приседать для обслуживания. Слишком высоко — не видно контроллер. Для шкафов с дисплеем контроллера — дисплей на уровне глаз.

Ввод кабелей

Кабели вводятся через сальники в днище шкафа. Не через верх и не через боковины — вода может затечь по кабелю внутрь. После ввода сальник затягивается — уплотнитель обжимает кабель и сохраняет IP54. Незатянутый сальник — главная причина, по которой реальная защита падает до IP20.

Типичные ошибки монтажа

• Кабели введены через верх. Вода стекает по кабелю и затекает внутрь даже через сальник.
• Сальники не затянуты. «Потому что потом надо будет добавить кабель». В результате — пыль и влага внутри.
• Шкаф стоит вплотную к мойке или источнику воды. Брызги попадают на дверь, уплотнитель намокает, со временем пропускает.
• Нет зазора для вентиляции. Шкаф висит вплотную к потолку или в нише — тепло не отводится, электроника перегревается.
• Шкаф на гипсокартоне без закладной. Через год стена трескается, шкаф перекашивается, дверь перестаёт закрываться герметично.
• Заземление не подключено. «Оно же не нужно, у нас TN-C». Без заземления при пробое изоляции корпус шкафа оказывается под напряжением — это смертельно опасно.

Обслуживание щита IP54

Шкаф не требует ежедневного внимания, но раз в полгода нужно делать мини-ТО:

• Визуальный осмотр уплотнителя. Трещины, потёртости, потеря эластичности — замена. Стоимость копеечная, а защита падает сразу.
• Проверка затяжки сальников. Со временем уплотнение сальников ослабевает от вибрации и температур. Подтяните гайки.
• Чистка фильтра вентилятора (если есть). Забитый фильтр = перегрев электроники. Промойте или замените.
• Осмотр контактов. Проверьте затяжку винтов на клеммах, автоматах, контакторах. Ослабший контакт греется, обгорает и может стать причиной пожара.
• Проверка замка и петель. Смажьте замок и петли — дверь должна закрываться плавно и плотно.
• Контроль температуры внутри. Приложите руку к корпусу — если горячий, значит внутренняя температура высокая. Возможно, нужен вентилятор или кондиционер.

Когда нужен нержавеющий шкаф вместо стального

Мнение экспертов «Индустрии Холода»

Электрический щит — это та деталь, на которой экономят чаще всего и незаслуженно. Клиент покупает витрину за 200 000 рублей, а шкаф управления к ней — самый дешёвый, безымянный, с толщиной стали 0,8 мм. Через два года дверь перекашивается, уплотнитель трескается, пыль забивает контроллер, и вся система встаёт. А шкаф стоил бы на 3–5 тысяч дороже — и работал бы 10 лет.

Вторая по частоте проблема — неправильный ввод кабелей. Мы на каждом втором объекте видим кабели, введённые через верх или через незатянутые сальники. Вода по кабелю затекает прямо на контактор. В лучшем случае — короткое замыкание и срабатывание автомата. В худшем — пожар. Правило простое: кабели только снизу, сальники затянуты до упора, отрезок кабеля снизу — с провисом (вода капает, а не течёт по кабелю в шкаф).

Третий момент — размер. Многие берут шкаф впритык по количеству модулей. Но нужно учитывать теплоотвод. Автоматы и контакторы при номинальной нагрузке греются. Если они стоят вплотную друг к другу в маленьком шкафу — температура внутри поднимается на 20–25 °C. Летом при +35 °C в помещении внутри будет +60 °C — контроллер начнёт перезагружаться. Берите шкаф на 20–30% просторнее, чем «впритык».

И последнее: не ставьте шкаф в зоне мойки полов. Мы видели шкафы, на которые брызги летят по три раза в день. Уплотнитель не вечен — через год он сдается, и вода внутри. Если шкаф стоит в мокрой зоне — нужен IP65, а не IP54. IP54 рассчитан на случайные брызги, а не на ежедневный душ.
