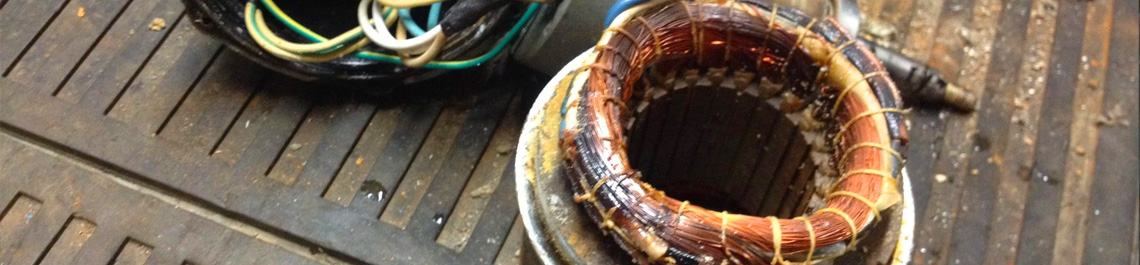

Сгорела обмотка компрессора: межвитковое замыкание, причины, признаки и защита

Если нужна помощь:
Звоните +7 (905) 438-52-23.

Компрессор — сердце любого холодильного агрегата. Когда он «сгорает», что бы ни говорили — именно сгорает: обмотка электродвигателя плавится, изоляция стекает, медь коротит на корпус или между витками. Ремонт влетает в копейку: замена компрессора с перезаправкой фреоном — это 50–70% стоимости нового оборудования. А ведь в большинстве случаев обмотка не сгорает внезапно: ей предшествуют недели, а иногда месяцы работы в ненормальных условиях. Вопрос в том, заметили ли вы это вовремя.

Разберём, что такое межвитковое замыкание, какие электрические причины приводят к пробою обмотки, как распознать проблему на ранней стадии, почему один холодильник живёт 15 лет, а другой сгорает через год, и какую роль играют стабилизатор напряжения и реле контроля фаз.

Как устроен электродвигатель компрессора

Внутри герметичного корпуса компрессора находится электродвигатель — статор с обмотками и ротор. Статор — это набор стальных пластин с пазами, в которые уложена медная проволока с эмалевой изоляцией. Обмоток две: пусковая (вспомогательная) и рабочая (главная). Пусковая включается только на момент старта, рабочая — всё остальное время.

Эмалевая изоляция на проводе — это микронный слой лака. Он рассчитан на работу при температуре до 130–155 °C (классы изоляции B и F). Но если обмотка регулярно перегревается, лак стареет, трескается, теряет диэлектрические свойства. И в какой-то момент два соседних витка провода соприкасаются через повреждённую изоляцию — происходит межвитковое замыкание.

Межвитковое замыкание — это не то же самое, что короткое замыкание на корпус или обрыв обмотки. При замыкании нескольких витков между собой уменьшается сопротивление этой части обмотки, через неё течёт больший ток, она сильнее греется, изоляция соседних витков тоже разрушается — и процесс лавинообразно распространяется по всей обмотке. Финал — полный пробой, сгоревший компрессор, сработавший автомат защиты или, в худшем случае, пожар.

Электрические причины: почему сгорает обмотка

Низкое напряжение в сети

Самая частая причина. Компрессор рассчитан на работу при 220–230 В (±10%, то есть 198–253 В по ГОСТу). Когда напряжение падает ниже 190 В, двигатель пытается сохранить мощность, но при низком напряжении для этого нужен больший ток. Больший ток — больше нагрев обмотки. Если напряжение ниже 180 В — компрессор может вообще не стартовать: пусковая обмотка работает, но ротор не проворачивается. Ток через пусковую обмотку в режиме заторможенного ротора в 5–7 раз выше номинального. Несколько секунд такого режима — и пусковая обмотка сгорает.

Характерно для сельской местности, дачных посёлков, старых районов городов, а также для линий с большой нагрузкой: напряжение проседает вечером, когда все включают чайники и кондиционеры. Холодильное оборудование в магазине, подключённое к такой же линии, страдает первым.

Высокое напряжение в сети

Менее частая, но более разрушительная причина. При напряжении выше 260 В через обмотку течёт ток, превышающий расчётный. Изоляция пробивается от перенапряжения — причём быстро, за минуты, а не за недели. Высокое напряжение часто возникает при «перекосе фаз» в трёхфазной сети, когда на одной фазе нагрузка резко падает, а на другой — растёт. Или при обрыве нулевого провода в подъезде: напряжение может «гулять» от 150 до 380 В.

Просадки и скачки напряжения

Даже если среднее напряжение в норме, но оно постоянно «прыгает» — 210, потом 240, потом 195, потом 230 — компрессор работает в режиме стресса. Каждый скачок — это удар по изоляции. Со временем накапливается усталость изоляции: микротрещины, потемнение лака, локальный перегрев. Особенно опасны резкие скачки после отключения и повторного включения электричества — «дерганый» старт с повышенным пусковым током.

Перекос фаз и обрыв нуля (для трёхфазного оборудования)

Полупромышленные и промышленные холодильные агрегаты часто подключаются к трёхфазной сети. Если фазы несимметричны — например, на одной 210 В, на другой 245 В, на третьей 260 В — компрессор на «слабой» фазе работает с перегрузкой по току, а на «сильной» — с перегрузкой по напряжению. Перекос фаз возникает при неравномерном распределении нагрузки по фазам: на одной — несколько мощных станков, на другой — ничего.

Обрыв нулевого провода в трёхфазной системе — катастрофа: напряжение на фазах «уходит» в свободное плавание и может достигать 380–400 В на отдельных потребителях. Компрессоры сгорают пачками.

Частые запуски

Пусковой ток компрессора в 5–7 раз превышает рабочий. Каждый пуск — это кратковременный, но мощный нагрев пусковой обмотки. Если компрессор запускается каждые 2–3 минуты (из-за неисправного термостата, частого открывания двери, неправильной настройки контроллера) — обмотка не успевает остыть между пусками. Изоляция стареется ускоренно. Нормальный цикл — 4–6 запусков в час, не чаще.

Неисправность пускового реле

Пусковое реле (ПЗНР, РТ и аналоги) подключает пусковую обмотку на момент старта и отключает её, когда ротор набрал обороты. Если реле залипло и не отключает пусковую обмотку — она остаётся под током постоянно. Пусковая обмотка не рассчитана на длительную работу: она сгорает за 10–30 минут.

Если реле не включает пусковую обмотку — ротор не стартует, рабочая обмотка работает в режиме заторможенного ротора и тоже сгорает, но чуть медленнее.

Защитное реле не срабатывает

Тепловая защита (биметаллический термовыключатель в реле) должна отключить компрессор при перегреве обмотки. Но если защита подобрана неправильно (рассчитана на больший ток), заклинила или закоротилась — компрессор работает с перегревом, и обмотка сгорает без сигнала тревоги. Самое коварное: защита сработала несколько раз, «устала», и при следующем перегреве не сработала вовсе.

Термическая перегрузка из-за неисправности холодильного контура

Если компрессор работает без остановки из-за утечки фреона, засора капилляра, неисправной оттайки или горячего помещения — он перегревается. Масло в картере разлагается, пары масла вместе с фреоном циркулируют по контуру, а на обмотке образуется нагар. Нагар — это углерод, а углерод проводит ток. Изоляция теряет диэлектрические свойства, и происходит пробой.

Высокая температура нагнетания (выше 90–100 °C) — это красный флаг. Компрессор, работающий с перегретым нагнетанием, «сжигает» собственную обмотку изнутри.

Влага в контуре

Если система собрана с нарушением технологии — недостаточная вакуумация, некачественная пайка, использование старого фильтра-осушителя — внутри контура остаётся влага. Вода и фреон при высокой температуре образуют кислоты, которые разъедают эмалевую изоляцию обмотки изнутри. Этот процесс медленный — от нескольких месяцев до года, — но необратимый.

Механический клин компрессора

Если механизм компрессора заклинило — из-за недостатка масла, износа подшипников, попадания грязи — ротор не может провернуться. Двигатель работает в режиме заторможенного ротора: ток максимальный, обмотка греется стремительно. Если тепловая защита не сработала мгновенно — обмотка сгорает за 15–30 секунд.

Признаки на ранней стадии: как заметить, пока не поздно

Межвитковое замыкание не возникает мгновенно. Изоляция деградирует постепенно, и задолго до финального пробоя компрессор подаёт сигналы, которые можно заметить, если знать, куда смотреть.

Повышенный ток потребления

Первый и самый надёжный признак. При межвитковом замыкании даже нескольких витков сопротивление рабочей обмотки уменьшается, ток растёт. Если у вас есть токовые клещи или амперметр — измерьте рабочий ток компрессора и сравните с номинальным (указан на шильдике). Превышение на 15–20% — повод бить тревогу.

Греется корпус компрессора

Нормальная температура корпуса работающего компрессора — 40–60 °C (рука терпит, но горячо). Если корпус обжигает руку (выше 80 °C) — что-то не так. Это может быть перегрузка по давлению, недостаток фреона, либо начинающееся межвитковое замыкание. Измерьте температуру пирометром или контактным термометром — «на ощупь» субъективно.

Гудит, но не запускается

Компрессор гудит, но ротор не проворачивается. Через 5–10 секунд срабатывает тепловая защита — щелчок, компрессор замолкает. Через 3–5 минут защита остывает — снова гудит. Это так называемый «режим заторможенного ротора». Причины: низкое напряжение, неисправное пусковое реле, клин механики, либо уже сгоревшая пусковая обмотка. Каждый такой цикл — это удар по рабочей обмотке.

Сработала тепловая защита

Если тепловая защита компрессора срабатывала хотя бы раз за последнее время — это не «случайность», а сигнал. Защита срабатывает при перегреве обмотки выше 110–120 °C. К этому моменту изоляция уже получила повреждения. Если защита срабатывает 2–3 раза за день — компрессор на пути к гибели.

Запах горелой изоляции

Если из вентиляционного отверстия компрессора или от корпуса пахнет горелым лаком, пластмассой, «электрическим» запахом — изоляция уже начала плавиться. На этом этапе компрессор ещё может работать, но дни его сочтены. Несколько часов — и пробой станет полным.

Неравномерное сопротивление обмоток

При измерении мультиметром сопротивление рабочей обмотки отличается от паспортного более чем на 10%. Или сопротивление между обмотками «плавает» при нескольких измерениях — это признак начинающегося межвиткового замыкания. Сопротивление ниже нормы — замыкание витков. Сопротивление выше нормы — частичный обрыв (подгоревший контакт).

Срабатывает автомат защиты линии

Если автоматический выключатель, от которого запитан компрессор, периодически «выбивает» — это не «слабый автомат», а повышенный ток. Компрессор с повреждённой изоляцией потребляет больше, чем должен. Если автомат рассчитан правильно — он защищает линию, но не диагностирует причину. Замена автомата на «побольше» — прямой путь к сгоревшему компрессору и пожару.

Как проверить компрессор мультиметром

Диагностика обмоток — базовая процедура, которую можно сделать самостоятельно за 10 минут.

1. Обязательно отключите питание. Компрессор подключён к 220 В (или 380 В) — работать под напряжением нельзя.
2. Снимите реле и защитный кожух. Отключите провода от клемм компрессора. Запомните или сфотографируйте схему подключения.
3. Измерьте сопротивление обмоток. Между клеммами C–R (общая и рабочая) — рабочая обмотка, обычно 10–30 Ом. Между клеммами C–S (общая и пусковая) — пусковая, обычно 20–60 Ом. Между R–S — сумма обоих, 30–90 Ом. Точные значения зависят от модели — сверьтесь с паспортом.
4. Проверьте утечку на корпус. Один щуп — на любую клемму, второй — на корпус компрессора. Мультиметр должен показать бесконечность. Если есть проводимость — пробой изоляции на корпус, компрессор опасен и под замену.
5. Сравните с паспортными значениями. Если сопротивление рабочей обмотки ниже нормы на 10–15% — подозрение на межвитковое замыкание. Если выше — подгорание контакта. Если 0 — полное короткое замыкание. Если бесконечность — обрыв.
6. Проверьте пусковое реле. Если реле ПЗНР — проверьте позистор: в холодном состоянии сопротивление низкое (10–50 Ом), в нагретом — высокое. Если реле не меняет сопротивление при нагреве — оно неисправно и могло стать причиной сгорания обмотки.

Важно: мультиметр не всегда «видит» межвитковое замыкание на ранней стадии. Несколько замкнутых витков изменяют сопротивление на доли ома — это меньше погрешности обычного мультиметра. Для точной диагностики нужен миллиомметр или измеритель сопротивления обмоток (мостовой метод). Но даже базовая проверка выявляет проблемы на поздних стадиях, когда замыкание уже значительное.

Роль стабилизатора напряжения

Стабилизатор — главное средство защиты обмотки от электрических причин сгорания. Он поддерживает выходное напряжение в заданных пределах (обычно 220 ± 5%) независимо от колебаний на входе.

Как стабилизатор защищает компрессор:

• При низком напряжении (170–190 В) — повышает до 220 В, компрессор стартает нормально, пусковой ток в пределах нормы.
• При высоком напряжении (250–280 В) — понижает до 220 В, обмотка не перегружается.
• При скачках и провалах — сглаживает, компрессор работает в стабильных условиях.
• При критическом отклонении (ниже 140 или выше 260 В) — отключает нагрузку, не давая компрессору работать в аварийном режиме.

Типы стабилизаторов для холодильного оборудования:

• Релейные — ступенчатое регулирование через реле. Быстрые (20–50 мс), недорогие, но при переключении ступеней есть кратковременный разрыв. Для компрессоров допустимо, но не идеально.
• Электромеханические (сервоприводные) — плавное регулирование щёткой по трансформатору. Точные, но медленные (1–5 секунд). При резком скачке могут не успеть. Износ щётки — слабое место.
• Инверторные (двойное преобразование) — самые точные и быстрые, без разрывов при переключении. Дорогие, но для дорогостоящего оборудования — оправданы.
• Симисторные (тиристорные) — ступенчатое переключение через полупроводники, без механического износа. Быстрые, надёжные. Оптимальный выбор для холодильного оборудования.

При выборе стабилизатора мощность должна быть в 3–5 раз выше мощности компрессора: пусковой ток кратковременно превышает номинальный в 5–7 раз. Стабилизатор с недостаточной мощностью будет сам отключаться при каждом запуске компрессора — и толку от него не будет.

Реле контроля фаз: защита трёхфазного оборудования

Для полупромышленных и промышленных холодильных агрегатов с трёхфазными компрессорами стабилизатора недостаточно. Нужно реле контроля фаз (реле напряжения, фазоконтрольное реле). Оно контролирует сразу три параметра:

• Наличие всех трёх фаз — если одна фаза пропала, реле мгновенно отключает компрессор. Работа на двух фазах — гарантированное сгорание обмотки за секунды.
• Чередование фаз — если фазы «перепутаны», компрессор вращается в обратную сторону. Для поршневых компрессоров это катастрофа: маслонасос не качает масло, механика клинит, обмотка сгорает.
• Симметрия фаз (перекос) — если напряжение на фазах отличается более чем на заданный порог (обычно 10–15%), реле отключает нагрузку. Защищает от перегрузки одной из обмоток.

Реле контроля фаз — обязательный компонент в схеме управления любой трёхфазной холодильной установкой. Его отсутствие — это лотерея, в которой проигрыш стоит как замена компрессора.

Таблица: диагностика состояния обмотки компрессора

Общая таблица: причины сгорания обмотки и методы защиты

Профилактика: как продлить жизнь компрессору

• Установите стабилизатор напряжения. Мощность — в 3–5 раз выше мощности компрессора. Тип — симисторный или инверторный. Это разовая инвестиция, которая окупается одной спасённой обмоткой.
• Для трёхфазного оборудования — реле контроля фаз. Обязательно. Без него работа трёхфазного компрессора — русская рулетка.
• Проверяйте напряжение в сети. Раз в месяц, особенно в летний пик и зимний вечер. Если отклонения более 10% — нужен стабилизатор.
• Контролируйте рабочий ток. Токовые клещи стоят 1500–3000 рублей. Одно измерение в месяц — и вы увидите проблему до того, как она станет аварийной.
• Не игнорируйте срабатывание тепловой защиты. Если защита сработала — найдите причину, а не просто «сбросьте и включите».
• Обеспечьте интервал между пусками. Минимум 5 минут между остановкой и новым запуском. Настройте в контроллере или используйте реле задержки.
• Следите за температурой нагнетания. Выше 90 °C — проблема. Выше 110 °C — компрессор на пути к гибели.
• Чистите конденсатор. Забитый конденсатор = высокое давление нагнетания = перегрев компрессора = смерть обмотки.
• Проверяйте пусковое реле при ТО. Залипшее реле — причина, которая убивает пусковую обмотку за полчаса.
• При замене компрессора — меняйте и фильтр-осушитель. Старый фильтр может содержать кислоты, которые погубят новый компрессор за полгода.

Мнение экспертов «Индустрии Холода»

За годы работы мы видели сотни сгоревших компрессоров. И в 90% случаев трагедии можно было избежать. Обмотка не сгорает за один день — ей предшествуют недели работы в ненормальных условиях: низкое напряжение, частые запуски, перегрев, игнорирование срабатываний защиты. Хозяин слышит, что компрессор «как-то странно гудит», видит, что защита щёлкает, но не придаёт значения — пока однажды компрессор не замолкает окончательно.

Самая обидная категория — оборудование, подключённое без стабилизатора в зоне с нестабильным напряжением. Клиент звонит: «Компрессор сгорел, ему всего год». Мы приезжаем, измеряем напряжение — 185 В вечером. Компрессор работал с перегрузкой по току каждый вечер весь год. Стабилизатор за 3000–5000 рублей спас бы компрессор за 30 000–50 000 рублей. Арифметика простая, но её делают после, а не до.

Вторая по частоте причина — залипшее пусковое реле. Это копеечная деталь, но если она не отключила пусковую обмотку — та сгорает за 20 минут. А вместе с ней — компрессор. Проверка реле при сезонном ТО занимает 5 минут и стоит копейки, но почему-то почти никто этого не делает.

Наша главная рекомендация: не ждите, пока компрессор сгорит. Раз в месяц измеряйте напряжение в розетке и рабочий ток компрессора. Если напряжение уходит ниже 190 или выше 250 — ставьте стабилизатор. Для трёхфазного оборудования — реле контроля фаз обязательно. Эти два устройства стоят меньше, чем один визит мастера по замене компрессора. А спасают они не только деньги — но и нервную систему.
