Как работает реле и почему оно отключает компрессор

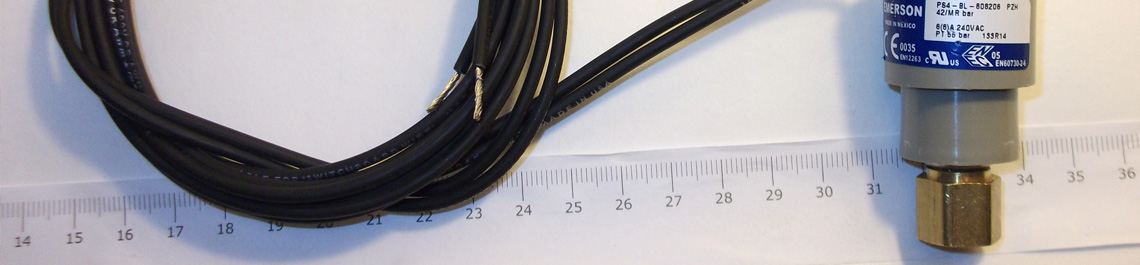

Реле низкого давления (LP) следит за всасыванием: если давление падает ниже уставки — компрессор останавливается, чтобы избежать обмерзания испарителя или работы «на сухую». Реле высокого давления (HP) контролирует нагнетание: при превышении порога оно отключает компрессор, защищая систему от разрыва трубок и разрушения теплообменников.
Срабатывание бывает двух типов:
- Реальное срабатывание — давление действительно вышло за пределы, есть объективная причина (утечка, засор, перегрев конденсатора и т. п.).
- Ложное срабатывание — параметры в норме, но реле отключает компрессор из‑за неисправности самого реле, проводки, гидравлики или неправильной настройки.
Главные признаки реальной проблемы
Если проблема реальная, вы увидите объективные отклонения в параметрах системы:
- Давление на манометре стабильно ниже (для LP) или выше (для HP) уставки.
- Есть сопутствующие симптомы: обмерзание испарителя, перегрев конденсатора, падение производительности.
- Срабатывание повторяется при схожих режимах работы (например, всегда в жару или при загрузке камеры).
- Параметры не возвращаются к норме после простой паузы — требуется устранение причины.
Признаки ложного срабатывания
Ложное срабатывание можно заподозрить по таким признакам:
- Манометры показывают нормальные значения, но реле всё равно отключает компрессор.
- Срабатывание хаотичное: то есть, то нет, без чёткой связи с режимом работы.
- После перезапуска система какое‑то время работает нормально, затем проблема возвращается.
- На корпусе реле или в клеммах видны следы перегрева, окисления, конденсата.
| Причина срабатывания реле | Как проявляется | Что проверить в первую очередь |
|---|---|---|
| Утечка хладагента (низкое давление) | Давление всасывания стабильно низкое, возможна иней на испарителе, падение холодопроизводительности | Течеискатель, опрессовка, проверка соединений и вальцовок |
| Засор фильтра-осушителя или капиллярной трубки | Перепад давления до/после фильтра, обмерзание до засора, нестабильная работа ТРВ | Перепад давления, температура корпуса фильтра, состояние капилляра |
| Перегрев конденсатора (высокое давление) | Давление нагнетания растёт в жару, вентилятор не справляется, конденсатор грязный | Очистка конденсатора, проверка работы вентиляторов, замеры температуры воздуха на входе/выходе |
| Неисправность реле давления | Срабатывание при нормальных показаниях манометров, хаотичность, следы окисления/перегрева | Проверка реле контрольным манометром, осмотр клемм, прозвонка контактов |
| Неправильная уставка реле | Реле срабатывает на граничных значениях, которые по факту не являются аварийными | Сверка уставок с паспортными значениями системы, проверка дифференциала |
| Проблемы с проводкой/контактами | Периодическое срабатывание, «дребезг» контактов, окисление клемм, плохой контакт | Протяжка клемм, прозвонка цепи, осмотр изоляции и соединений |
Пошаговый алгоритм диагностики: от простого к сложному
- Подключите контрольные манометры. Это база: без точных показаний нельзя отличить реальное срабатывание от ложного.
- Зафиксируйте момент срабатывания. Запишите давление на момент отключения и режим работы (нагрузка, температура в камере, на улице).
- Проверьте проводку и клеммы реле. Окисление, ослабление, подгорание контактов — частая причина ложных отключений.
- Сравните уставки реле с паспортными параметрами системы. Неправильные настройки — одна из самых частых «скрытых» причин.
- Оцените состояние конденсатора и испарителя. Грязь, обмерзание, недостаточный обдув — реальные причины отклонения давлений.
- Проверьте герметичность контура. Даже небольшая утечка влияет на давление всасывания и стабильность работы.
- Протестируйте само реле. Если при нормальном давлении реле всё равно срабатывает — узел под замену.
Практические рекомендации: что делать и чего избегать
Чтобы не усугубить ситуацию и не повредить оборудование:
- Не отключайте реле «на время» и не ставьте перемычки. Это снимает защиту компрессора и резко повышает риск аварии.
- Не меняйте реле без диагностики. Замена «наугад» не решает проблему, если причина в системе (утечка, грязь, неправильная настройка).
- Проверяйте уставки по документации. Заводские значения рассчитаны под конкретный хладагент и режим — не ставьте «как было» без проверки.
- При повторяющихся срабатываниях — останавливайте систему. Продолжать работу при реальных отклонениях давления опасно для компрессора.
Мнение экспертов «Индустрии Холода»
«По нашей статистике, в 45% случаев частые срабатывания реле давления — это реальные проблемы в контуре: утечки, засор фильтров, загрязнение конденсатора. Ещё 35% — неправильные уставки или износ реле. И 20% — проблемы с электрикой: окисление клемм, дребезг контактов. Мы всегда начинаем с контрольных манометров и фиксации параметров в момент отключения — это сразу отсекает половину ложных версий. И категорически не рекомендуем «обходить» реле: снятие защиты ради «чтобы работало» почти гарантированно приводит к выходу компрессора из строя. Правильная диагностика экономит и деньги, и время.»
FAQ вопросы и ответы
Частые вопросы наших клиентов по теме срабатывания реле давления
Может ли реле срабатывать из‑за перепадов напряжения?
Само реле давления реагирует на давление, а не на напряжение. Но перепады могут влиять на катушки пускателей и контакторов, из‑за чего компрессор отключается «по электрике», а не по давлению. Проверяйте цепи управления и качество электропитания отдельно.
Как быстро нужно реагировать на срабатывание реле?
Сразу. Если срабатывание повторяется — остановите систему и начните диагностику. При реальных отклонениях давления компрессор работает в аварийном режиме, и каждый час эксплуатации повышает риск серьёзной поломки.
Можно ли временно отключить реле, чтобы система продолжала работать?
Нельзя. Реле — это защита компрессора. Его отключение снимает контроль давления и резко увеличивает риск разрушения узлов, перегрева или гидроудара. Это небезопасно и экономически невыгодно.
Как понять, что реле просто «износилось»?
Признаки износа: срабатывание при нормальном давлении, нестабильность (то срабатывает, то нет), окисление и подгорание контактов, видимые трещины или следы конденсата на корпусе. Точный диагноз даёт проверка контрольным манометром и прозвонка контактов.
Что важнее проверить сначала: реле или контур?
Сначала — контур и параметры: подключите манометры и зафиксируйте давление в момент срабатывания. Только после этого переходите к проверке реле, проводки и настроек. Такой порядок исключает ошибки и лишние замены.
Может ли грязный конденсатор вызывать срабатывание и реле низкого, и реле высокого давления?
Да. При загрязнении конденсатора растёт давление нагнетания (риск срабатывания HP), а из‑за падения производительности падает давление всасывания (риск срабатывания LP). Это классический сценарий «двойного» срабатывания при одной причине.
Нужно ли менять реле, если оно один раз сработало и больше не повторяется?
Нет. Однократное срабатывание — это штатная работа защиты. Важно выяснить причину: была ли это реальная авария (перегрев, утечка) или случайный сбой. Если причина устранена и параметры в норме — реле можно оставить.
Как проверить реле без демонтажа?
Подключите контрольный манометр к линии реле и наблюдайте за срабатыванием. Параллельно проверьте контакты мультиметром: при достижении порога реле должно замыкать/размыкать цепь. Если показания манометра в норме, а реле срабатывает — узел неисправен.
Может ли неправильная заправка влиять на срабатывание реле давления?
Да. Недостаточная заправка снижает давление всасывания — это провоцирует срабатывание реле низкого давления (LP). Избыточная заправка повышает давление нагнетания и может вызвать срабатывание реле высокого давления (HP). Заправку нужно выполнять строго по массе хладагента и параметрам переохлаждения, указанным производителем оборудования.
Как отличить, что проблема именно в уставках реле, а не в параметрах системы?
Подключите контрольный манометр к линии реле и зафиксируйте давление в момент срабатывания. Если показания манометра находятся в допустимом рабочем диапазоне для данной системы и хладагента, а реле всё равно отключает компрессор — проблема в уставках или неисправности самого реле. Сверьте значения с паспортными данными установки.
Может ли обмерзание испарителя привести к срабатыванию реле низкого давления?
Да. Обмерзание ухудшает теплообмен, из‑за чего падает давление всасывания. Это воспринимается реле низкого давления как аварийная ситуация, и компрессор отключается. Причина обмерзания может быть в утечке хладагента, засорении фильтра‑осушителя, неправильной работе ТРВ или недостаточной загрузке камеры — диагностику нужно начинать с этих узлов.
Что делать, если реле срабатывает только в жару?
Чаще всего это связано с перегревом конденсатора: при росте температуры окружающего воздуха давление нагнетания увеличивается и достигает порога срабатывания реле высокого давления. Проверьте чистоту теплообменника, работу вентиляторов и наличие свободного притока воздуха к конденсатору. В отдельных случаях требуется корректировка уставок под сезонные условия — но только в пределах, разрешённых производителем.
Можно ли настроить дифференциал реле, чтобы оно реже срабатывало?
Дифференциал (разница между давлением отключения и повторного включения) можно регулировать только в рамках, указанных в технической документации реле и системы. Искусственное увеличение дифференциала ради «чтобы реже выключалось» опасно: компрессор дольше работает в аварийных режимах, что повышает риск поломки. Настройку должен выполнять квалифицированный специалист.
