Неправильная заправка и подбор хладагента: как «небольшое отклонение» ломает компрессор

Если нужна помощь:
Звоните +7 (905) 438-52-23.

«Ну, немного не долили — подумаешь, грамм тридцать. Зато аналог дешевле в два раза, и заправили быстрее». Эта фраза — краткое содержание примерно половины обращений, когда компрессор выходит из строя через два-три месяца после «неторжественного» обслуживания холодильного контура. Замена фреона или дозаправка кажется рутинной процедурой: прицепил манометрический коллектор, открыл вентиль, закрыл вентиль. Но за этой простотой скрывается химия, физика и инженерия, в которой «небольшое отклонение» может стоить компрессора.

Разберём, что происходит внутри холодильного контура, когда хладагент подобран или заправлен неправильно, почему масло и фреон обязаны работать в паре, чем опасен переход на «аналог» без пересчёта системы и как отличить грамотную заправку от халтуры.

Как хладагент и масло работают вместе

Компрессор — не просто насос. Внутри герметичного корпуса находится электродвигатель, механика и масло. Масло выполняет три функции: смазывает трущиеся детали (подшипники, шейки коленвала, поршневые кольца), отводит тепло от нагретых частей и уплотняет зазоры между поршнем и цилиндром. Хладагент проходит через картер компрессора, смешивается с парами масла и уносится в контур. В испарителе фреон закипает, а масло — нет. Масло возвращается в компрессор за счёт скорости потока газа по трубкам. Это называется «возврат масла».

Всё работает, пока масло и хладагент совместимы — то есть масло растворяется в фреоне при рабочих температурах и давлениях, не выпадает в осадок, не образует плёнок, не коксуется. Но если залить несовместимое масло или заменить фреон на аналог с другими свойствами — эта тонко настроенная система ломается. Масло не возвращается, компрессор работает «на сухую», механика клинит, обмотка перегревается — и финал один: замена компрессора.

Основные хладагенты и их масла

Каждый хладагент разработан под конкретный тип масла. Это не рекомендация — это физика. Вот основные пары, которые работают в современном холодильном оборудовании:

Что происходит при неправильной заправке

Недозаправка: мало фреона — мало масла

Если фреона меньше, чем нужно, скорость потока в трубках падает. Масло, которое должно возвращаться в компрессор потоком газа, остаётся в испарителе и трубках. Компрессор работает с убывающим уровнем масла: трение растёт, температура поднимается, масло разлагается, на горячих деталях образуется нагар. Нагар — это углерод, который проводит ток и разрушает изоляцию обмотки. Параллельно: при недозаправке испаритель не полностью заполняется фреоном, перегрев всасывания растёт, температура на нагнетании может превысить 120 °C. При такой температуре масло теряет смазочные свойства, а изоляция обмотки стареет в 3–5 раз быстрее.

Симптомы недозаправки: компрессор работает без остановки, температура в камере не достигает заданной, на испарителе — неравномерное обмерзание (лёд только на входе), трубка всасывания тёплая, а не холодная.

Перезаправка: много фреона — жидкость в компрессоре

Если фреона больше, чем нужно, излишек не успевает испариться и попадает на всасывание компрессора в виде жидкости. Это называется «жидкий удар» или «гидроудар». Жидкий фреон несжимаем: поршень пытается сжать то, что сжать нельзя. Результат — сломанные клапаны, погнутые шатуны, треснувшие поршни. В_scroll-компрессорах гидроудар разрушает спираль за секунды.

Параллельно: при перезаправке давление нагнетания растёт, компрессор работает с перегрузкой по току, обмотка перегревается. Масло разбавляется избытком фреона, его вязкость падает, смазывающая плёнка на подшипниках истончается. Износ ускоряется в разы.

Симптомы перезаправки: компрессор сильно гудит, ток потребления выше номинала, конденсатор перегрет, на всасывании — иней (жидкость дошла до компрессора), автомат защиты периодически выбивает.

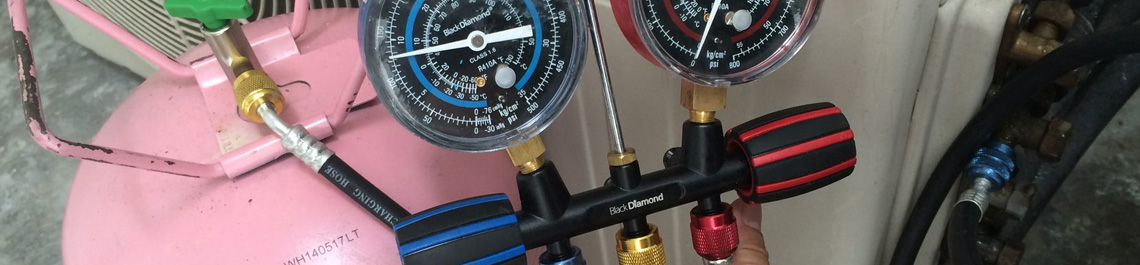

Заправка по давлению «на глаз»

Самая частая ошибка — заправка по давлению всасывания и нагнетания без учёта переохлаждения и перегрева. Мастер смотрит на манометры: «О, всасывание 2 бара — нормально». Но давление зависит от температуры испарителя, нагрузки, типа хладагента, длины трубок. Один и тот же манометрический набор может показать нормальное давление при 20% недозаправке и при 15% перезаправке — в зависимости от условий.

Правильная заправка — по переохлаждению (для капиллярных систем) или по перегреву (для систем с ТРВ). Нужно измерить температуру и давление жидкости на входе в ТРВ, температуру и давление на всасывании, и рассчитать переохлаждение (обычно 4–7 °C) или перегрев (обычно 5–8 °C). Только так можно понять, что в контуре ровно столько фреона, сколько нужно.

Переход на аналог: чем опасна замена фреона

В мире холодильных хладагентов идёт постоянная смена поколений. R22 запретили, R404A вытесняют из-за высокого GWP (потенциал глобального потепления), на смену приходят R448A, R449A, R452A. Замена кажется простой: слил старый, заправил новый. Но «аналог» — не «идентичный». У аналога другой состав, другая температура скольжения, другая растворимость масла, другие давления при тех же температурах. И это меняет всё.

Температурное скольжение

R404A — зеотропная смесь, но с очень малым скольжением (0,5–1 °C). Его заменители R448A и R449A тоже зеотропные, но с бóльшим скольжением (3–5 °C). Это значит, что компоненты смеси испаряются при разных температурах: лёгкие — первыми, тяжёлые — последними. Если в системе есть утечка, лёгкие компоненты уходят быстрее, и состав оставшегося фреона меняется. После нескольких утечек и дозаправок «аналог» перестаёт быть тем, что написано на баллоне. Давления меняются, производительность падает, а мастер снова «догоняет» по давлению — и перезаправляет.

Совместимость масла при замене

R404A работает с полиэфирным маслом (POE). Его аналоги R448A и R449A тоже требуют POE. Казалось бы, масло менять не нужно. Но не всё так просто. Старое масло, которое circulировало в системе годами, впитало влагу, кислоты, продукты разложения. При замене хладагента остатки старого масла смешиваются с новым фреоном, и химическая картина меняется. Если масло «устало» (высокая кислотность, тёмный цвет) — его нужно менять полностью, с промывкой контура. Но на практике промывку почти никто не делает — дорого, долго, нужен специальный растворитель. И новый фреон начинает работать в загрязнённой системе.

Особо опасный случай — переход с R22 на R407C или R410A. R22 работает на минеральном масле. R407C и R410A требуют полиэфирного (POE). Минеральное масло не растворяется в POE-зависимых фреонах: оно выпадает в осадок, забивает капиллярные трубки, ТРВ, фильтры. Компрессор остаётся без смазки. Для перехода нужна полная промывка контура специальным растворителем, замена фильтра-осушителя, замена масла — иногда двух-трёхкратная. Если этого не сделать — компрессор сгорит за 2–6 месяцев.

Изменение рабочих давлений

Аналоги имеют другие кривые давления-температуры. R449A при той же температуре конденсации даёт давление нагнетания на 5–10% выше, чем R404A. Компрессор, рассчитанный на определённое давление, работает с перегрузкой. Если не пересчитать настройки ТРВ и реле высокого давления — оборудование может отключаться по защите или работать в зоне повышенного износа.

Замена ТРВ и капилляра

ТРВ (терморегулирующий вентиль) настроен под конкретный хладагент: пропускная способность, размер дюз, характеристика сильфона. При замене R404A на R448A производитель обычно разрешает тот же ТРВ, но требует проверки и подстройки перегрева. При более радикальных заменах (R22 → R407C, R404A → R410A) — ТРВ нужно менять обязательно. Аналогично, капиллярная трубка рассчитана под конкретный хладагент: другой фреон при том же диаметре и длине даёт другой расход. Если капилляр не пересчитан — система не работает корректно при любой заправке.

Ошибки при модернизации системы

• Не промыт контур. Остатки старого масла смешиваются с новым фреоном, образуют осадок и кислоты. Фильтр-осушитель забивается, компрессор работает с загрязнённым маслом.
• Не заменён фильтр-осушитель. Старый фильтр уже насыщен влагой и кислотами от предыдущего фреона. Новый фреон проходит через него и снова загрязняется. Фильтр нужно менять при каждой вскрытии контура.
• Не вакуумирован контур. Внутри остался воздух и влага. Воздух — это неконденсируемые газы, которые повышают давление нагнетания и снижают производительность. Влага — это кислоты, которые разрушают изоляцию обмотки и медные трубки.
• Не пересчитана заправка. Аналог имеет другую плотность и другой объём жидкой фазы. 500 грамм R404A не равны 500 грамм R449A — по массе нужно меньше, но по объёму — больше. Заправка «столько же, сколько было» — гарантированная ошибка.
• Не проверено переохлаждение/перегрев после замены. Мастер заправил, проверил давление — «работает». Но без расчёта переохлаждения невозможно понять, правильная ли заправка. Через месяц компрессор сгорает от недозаправки или гидроудара.
• Не настроен ТРВ. Новый фреон требует другого перегрева. ТРВ, не настроенный под аналог, либо недозаправляет испаритель, либо перезаправляет — с последствиями, описанными выше.
• Не заменено масло. При переходе между типами масел (минеральное → POE) — масло нужно менять. При переходе внутри одного типа (POE → POE) — масло можно оставить, но только если оно не загрязнено. Проверка кислотности масла — обязательна.
• Не протестирована работа на разных режимах. Система может работать нормально при +25 °C в магазине, но при +32 °C — перегружаться. Тест нужен при максимальной нагрузке.

Как происходит правильная заправка и замена

1. Определите, какой фреон был. По шильдику компрессора или этикетке на оборудовании. Если данных нет — проверьте тип масла: POE = HFC-фреоны, минеральное = R22 или R600a.
2. Слейте старый фреон. Полностью, с замером массы. Это исходная точка для расчёта новой заправки.
3. Проверьте масло. Слейте пробу, оцените цвет и кислотность. Тёмное, мутное, кислое — менять с промывкой. Светлое, прозрачное, нейтральное — можно оставить, если тип масла совместим с новым фреоном.
4. Промойте контур при переходе между несовместимыми маслами. Используйте специальный растворитель (R11 или современный аналог). Промывайте до тех пор, пока слив не станет чистым.
5. Замените фильтр-осушитель. Обязательно, каждый раз. Без исключений.
6. Вакуумируйте контур. Вакуумным насосом до давления ниже 500 Па (0,5 мбар). Время вакуумации — не менее 20–30 минут. Это удалит воздух и влагу.
7. Заправьте по массе. Рассчитайте массу нового фреона по таблице производителя аналога или по пересчёту. Заправляйте по весам, а не по давлению.
8. Проверьте переохлаждение и перегрев. Измерьте температуру и давление жидкости перед ТРВ, температуру и давление на всасывании. Рассчитайте значения и при необходимости — дозаправьте или стравите.
9. Настройте ТРВ. Установите перегрев, рекомендованный для нового хладагента. Проверьте, что ТРВ не «качает» — игла стабильна.
10. Проверьте работу при максимальной нагрузке. Температура, ток компрессора, давление нагнетания, переохлаждение — всё в пределах нормы.
11. Через 24 часа — контрольный замер. Система может «успокоиться» после первых часов работы. Проверьте параметры повторно.

Таблица: ошибки при заправке и замене хладагента и их последствия

Как выбрать хладагент при замене

• Проверьте рекомендацию производителя компрессора. Не «интернета», а именно производителя. На сайте Danfoss, Copeland, Tecumseh есть таблицы совместимости. Если аналог не listed — не используйте.
• Убедитесь, что масло совместимо. Если новый фреон требует POE, а в системе минеральное — нужна полная промывка и замена масла. Это не «по желанию», это по физике.
• Учтите температурное скольжение. Зеотропные смеси с большим скольжением (R448A, R449A) требуют более аккуратной заправки и работы без утечек. Каждая утечка меняет состав.
• Пересчитайте заправку по массе. Производители аналогов публикуют коэффициенты пересчёта. Например, при замене R404A на R449A масса заправки обычно на 5–10% меньше.
• Проверьте ТРВ. Некоторые аналоги совместимы с тем же ТРВ, другие — требуют замены. Сверьтесь с таблицей производителя ТРВ.
• Проверьте реле давления. Давления аналога при тех же температурах могут отличаться. Настройки реле высокого и низкого давления нужно проверить и, при необходимости, скорректировать.
• Не смешивайте разные хладагенты. Никогда. Смешивание R404A и R449A, например, создаёт «третий» фреон с непредсказуемыми свойствами. Система может работать неделю, а потом компрессор сгорит.

Мнение экспертов «Индустрии Холода»

За годы работы мы видели одну и ту же картину десятки раз. Приезжает мастер, заправляет фреон «по давлению» за 20 минут, берёт 3000 рублей и уезжает. Через два-три месяца звонок: «Компрессор сгорел, ему всего полгода». Мы приезжаем, открываем контур — масло чёрное, кислое, с осадком. Фильтр-осушитель не меняли, контур не вакуумировали, заправляли по манометрам без взвешивания. Результат — компрессор, который мог бы жить 10 лет, сгорел за 3 месяца. А ремонт стоит 30–50 тысяч.

Самая частая проблема — переход с R404A на «современные» аналоги. Все знают, что R404A выводится из оборота, и аналоги — это реальность. Но замена фреона — это не «залил новый вместо старого». Это проект: проверка масла, промывка, замена фильтра, вакуумация, расчёт массы, настройка ТРВ, проверка переохлаждения. Когда это делают «за полчаса» — это не замена, это порча оборудования.

Вторая по частоте — «дозаправка» после утечки. Мастер приезжает, видит низкое давление, «догоняет» фреоном и уезжает. Утечку не ищет. Через месяц — снова. И так три-четыре раза. При зеотропных смесях каждая утечка меняет состав: лёгкие компоненты уходят быстрее, тяжёлые остаются. После трёх «дозаправок» в контуре уже не R404A, а непонятно что. Компрессор работает с нерасчётным фреоном, давления «плывут», и рано или поздно — сгорание.

Наша рекомендация: если вам предлагают «заменить фреон» за 20 минут и 3000 рублей — откажитесь. Правильная замена занимает 3–5 часов, стоит 15–25 тысяч, включает промывку, замену фильтра, вакуумацию, заправку по массе и настройку. Но она спасает компрессор, который стоит в 5–10 раз дороже. Экономия на заправке — это лотерея, в которой вы проигрываете всегда.
