Холодильный компрессор — устройство, типы, подбор и обслуживание: энциклопедия

Холодильный компрессор — компрессор холодильной установки, предназначенный для сжатия и перемещения паров хладагента в холодильных установках, является неотъемлемым элементом термодинамического цикла подавляющего большинства систем охлаждения.

Без него фреон не двигается по контуру, тепло не отводится из камеры, и охлаждение не происходит. Каким бы современным ни был холодильник — витрина в магазине, морозильная камера на складе или бытовой двухкамерный агрегат — без работающего компрессора это просто металлический ящик. В этой статье разберём устройство холодильного компрессора от и до: как он устроен, какие бывают типы, чем отличаются герметичные от полугерметичных, почему инверторные вытесняют старт-стопные, как выбрать компрессор под конкретную задачу и какие поломки встречаются чаще всего.

Что такое холодильный компрессор и зачем он нужен

Холодильный компрессор — это механическое устройство, которое сжимает пары хладагента (фреона) и заставляет их циркулировать по замкнутому контуру холодильной машины. В термодинамическом цикле компрессор выполняет две функции: повышает давление хладагента до уровня, при котором он может сконденсироваться в конденсаторе, и обеспечивает непрерывное движение хладагента по системе.

Упрощённо: компрессор всасывает холодные пары фреона из испарителя при низком давлении, сжимает их до высокого давления и температуры, выталкивает в конденсатор, где фреон остывает и превращается в жидкость. Жидкий фреон проходит через капиллярную трубку или ТРВ (терморегулирующий вентиль), давление падает, и фреон снова закипает в испарителе, поглощая тепло из камеры. Цикл повторяется.

Термодинамический цикл простыми словами

Любой холодильный компрессор работает в рамках четырёх тактов цикла:

• Сжатие. Компрессор всасывает пары фреона из испарителя при давлении испарения (низкое) и сжимает их до давления конденсации (высокое). При сжатии температура паров резко растёт — фреон становится горячим.
• Конденсация. Горячие пары поступают в конденсатор (решётка на задней стенке бытового холодильника или выносной блок сплит-системы). Там фреон отдаёт тепло окружающей среде и переходит в жидкое состояние.
• Дросселирование. Жидкий фреон проходит через капиллярную трубку или ТРВ — сечение резко сужается, давление падает, и часть фреона испаряется. Температура фреона падает до температуры кипения при новом давлении.
• Испарение. Холодный жидкий фреон поступает в испаритель (трубки внутри камеры), закипает и поглощает тепло из охлаждаемого пространства. Пары снова всасываются компрессором — цикл замыкается.

Компрессор — единственный в этом цикле потребитель электроэнергии. Остальные элементы (конденсатор, испаритель, капиллярная трубка) работают пассивно — через теплообмен и перепад давления. Поэтому от эффективности компрессора зависит, сколько электричества будет тратить вся система.

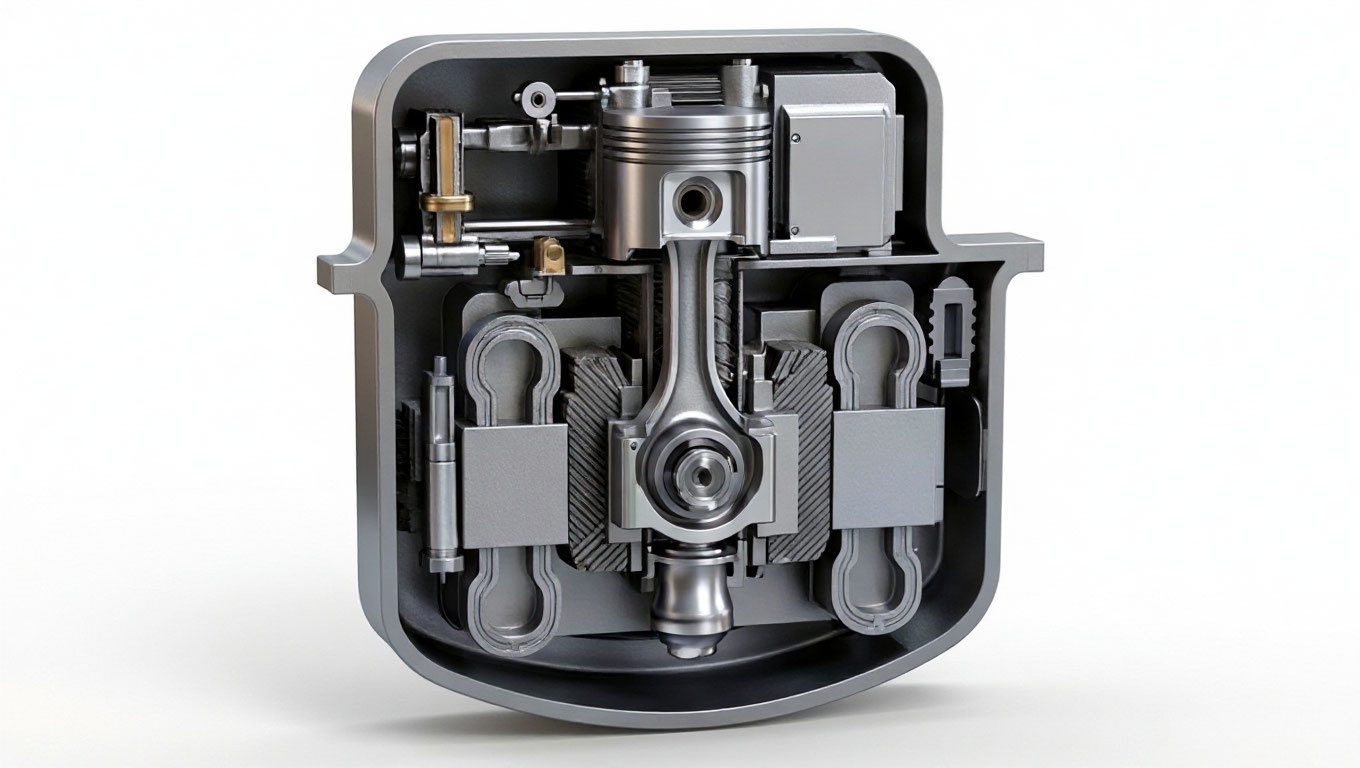

Устройство компрессора: что внутри

Независимо от типа, любой компрессор холодильной установки состоит из следующих базовых элементов:

• Электродвигатель — приводит в движение механизм сжатия. В герметичных компрессорах мотор и компрессор смонтированы в одном корпусе, мотор охлаждается хладагентом.
• Механизм сжатия — сжимает пары фреона. Бывает поршневым, роторным, спиральным, винтовым — об этом ниже.
• Корпус — герметичный или полугерметичный кожух, в котором находятся мотор и механизм. Защищает от попадания воздуха и влаги.
• Клапаны (всасывающий и нагнетательный) — обеспечивают однонаправленное движение фреона: пары входят при такте всасывания и выходят при такте сжатия. В поршневых компрессорах это пластинчатые клапаны, в спиральных — без клапанов.
• Подшипники — опираются коленвал или ротор. В герметичных компрессорах обычно подшипники скольжения, в полугерметичных — роликовые или шариковые.
• Пускозащитное реле — в бытовых компрессорах реле запускает мотор и защищает от перегрева. В полупромышленных — встроенный термозащитный датчик.
• Масло — смазывает трущиеся детали, уплотняет зазоры, отводит тепло. Находится в картере компрессора, циркулирует вместе с фреоном по системе.

Классификация компрессоров по типу конструкции

Поршневые компрессоры

Самый старый и распространённый тип. Внутри — поршень, который движется вверх-вниз в цилиндре, и система клапанов. Поршень опускается — создаётся разрежение, всасывающий клапан открывается, пары фреона заполняют цилиндр. Поршень поднимается — клапан закрывается, пары сжимаются, открывается нагнетательный клапан, фреон выталкивается в конденсатор.

Поршневые компрессоры бывают одно-, двух- и многоцилиндровые. В бытовых холодильниках — одноцилиндровые, в коммерческом оборудовании — двух- и четырёхцилиндровые. Достоинства: простота, надёжность, ремонтопригодность (в полугерметичных версиях). Недостатки: пульсации давления, вибрации, шум, ограничение по холодопроизводительности.

Роторные (роторно-вращательные) компрессоры

Вместо поршня внутри цилиндра вращается ротор (эксцентрик), который прижимается к стенке цилиндра. Вращение ротора создаёт серию камер, которые сжимают фреон. Нет клапанов — работает тише и компактнее. Роторные компрессоры используются в бытовых холодильниках малой и средней мощности, в автомобильных кондиционерах, в мини-сплит-системах.

Достоинства: компактность, низкий уровень шума и вибраций, меньше деталей. Недостатки: ограничение по мощности (обычно до 2–3 кВт), чувствительность к загрязнениям в системе, неремонтопригодность в герметичном исполнении.

Спиральные (скролл) компрессоры

Современный и всё более популярный тип. Две спирали — одна неподвижная, вторая совершает круговое движение (не вращается, а «обкатывает» первую). Между спиралями образуются серповидные камеры, которые постепенно сжимают фреон и выталкивают его в центр.

Спиральные компрессоры — стандарт для коммерческого холодильного оборудования: витрины, шкафы, моноблоки, сплит-системы средней мощности. Достоинства: высокий КПД (на 10–15% выше поршневых), низкий уровень шума, минимум вибраций, меньше подвижных деталей, компактность. Недостатки: не ремонтопригодны в герметичном корпусе, дороже поршневых, ограничение по мощности (обычно до 15–20 кВт).

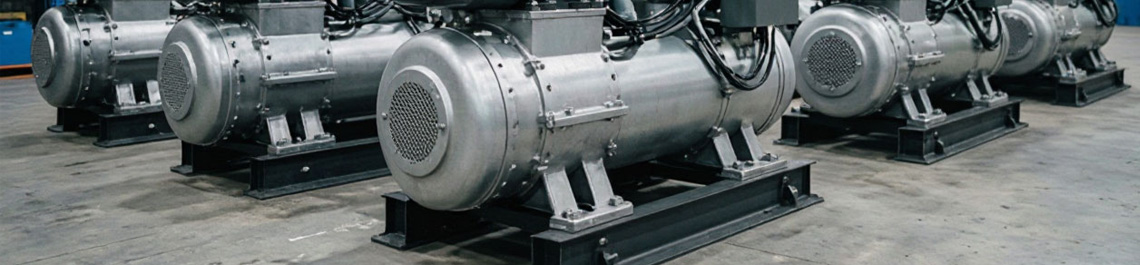

Винтовые компрессоры

Используются в промышленных системах большой мощности — от 30 кВт и выше. Внутри — два винта (ротора), которые вращаются навстречу друг другу. Винты сжимают фреон за счёт уменьшения объёма между зубьями. Винтовые компрессоры применяются в централизованных системах холодоснабжения складов, пищевых производств, распределительных центров.

Достоинства: высокая производительность, плавное регулирование, непрерывная работа без пульсаций, долгий ресурс. Недостатки: дорогие, сложные в обслуживании, требуют профессионального монтажа и настройки.

Центробежные (турбокомпрессоры)

Гиганты холодильной техники — от 200 кВт и выше. Сжимают фреон за счёт центробежной силы: рабочее колесо вращается с огромной скоростью и отбрасывает пары к периферии. Используются в системах кондиционирования небоскрёбов, аэропортов, торговых центров, на химических производствах. В торговом холодильном оборудовании не применяются.

Классификация по типу корпуса

Герметичные компрессоры

Мотор и механизм сжатия запаяны в стальной корпус — сварной шов, который невозможно открыть без резки. Нет внешних уплотнений валов, нет риска утечки фреона через сальник. Охлаждение — за счёт всасываемых холодных паров фреона, которые обдувают мотор. Масло находится внутри корпуса, циркулирует по системе вместе с фреоном.

Герметичные компрессоры — абсолютное большинство в торговом холодильном оборудовании малой и средней мощности: витрины, шкафы, бонеты, моноблоки до 3–5 кВт. Достоинства: дешевизна, компактность, низкий уровень шума, отсутствие утечек через сальники, не требует обслуживания. Недостатки: не ремонтопригодны — при поломке компрессор меняют целиком.

Полугерметичные компрессоры

Корпус не сварной, а болтовой — крышка крепится к блоку цилиндров через прокладку. Мотор и механизм сжатия — в одном корпусе, но доступ к ним открывается снятием крышек. Можно отремонтировать: заменить клапаны, поршневые кольца, подшипники, мотор. Полугерметичные компрессоры дороже герметичных, но используются в оборудовании, где ремонтопригодность критична: средние и крупные холодильные камеры, центральные системы магазинов.

Достоинства: ремонтопригодность, замена отдельных компонентов, больший ресурс, возможность переборки. Недостатки: дороже, тяжелее, требуют профессионального сервиса, есть риск утечки через прокладки (нужно периодически подтягивать).

Компрессоры открытого типа

Мотор и компрессор — раздельные узлы, соединены муфтой или ременной передачей. Мотор стоит снаружи, охлаждается воздухом. Вал компрессора выходит из корпуса через сальник — уплотнение, которое предотвращает утечку фреона. Применяются в промышленном холодоснабжении, на аммиачных установках, в системах, где фреон агрессивен к изоляции электродвигателя.

Достоинства: мотор можно заменить отдельно, доступ ко всем узлам компрессора, можно использовать любой тип привода. Недостатки: риск утечки через сальник, шум, требуется регулярное обслуживание сальника.

Инверторные и старт-стопные компрессоры

Старт-стопные (on/off) компрессоры

Классическая схема: компрессор включается на полную мощность, охлаждает камеру до заданной температуры, выключается. Температура медленно растёт — компрессор снова включается. Цикл повторяется. Пусковой ток при каждом включении в 5–7 раз выше рабочего — это износ пускового реле, обмоток и сети.

Достоинства: простота, дешевизна, надёжность. Недостатки: пульсации температуры (±2–3 °C от заданной), высокий пусковой ток, больший износ, менее экономичны. В торговом оборудовании постепенно вытесняются инверторными.

Инверторные компрессоры

Инверторный компрессор не выключается, а меняет обороты в зависимости от нагрузки. Когда нужно быстро охладить камеру — работает на высоких оборотах. Когда температура близка к заданной — снижает обороты и поддерживает режим, потребляя минимум энергии. Пусковой ток почти равен рабочему — нет пиковых нагрузок.

Достоинства: экономия 10–25% электроэнергии, точное поддержание температуры (±0,5 °C), низкий уровень шума, меньше пусковых износов, дольше ресурс. Недостатки: дороже, сложнее электроника управления, чувствительны к качеству электропитания (нужен стабилизатор).

Хладагенты и масло

Компрессор работает с конкретным хладагентом — нельзя просто «залить любой фреон». От хладагента зависят рабочие давления, температуры, холодопроизводительность и совместимость с маслом.

Основные хладагенты

• R134a (тетрафторэтан) — самый распространённый хладагент в старом оборудовании. Не разрушает озоновый слой, но имеет высокий потенциал глобального потепления. Постепенно вытесняется.
• R600a (изобутан) — современный хладагент для бытовых и малых торговых компрессоров. Экологичен, энергоэффективен, но взрывоопасен при утечке в закрытом помещении. Рабочее давление низкое — система работает почти без избыточного давления.
• R404A — смесь для низкотемпературных применений (морозильные камеры, витрины мороженого). Высокое давление, хорошая производительность, но высокий потенциал глобального потепления. Заменяется на R449A, R452A.
• R407C, R410A — для среднетемпературных и кондиционерных систем. R410A работает при высоких давлениях — требует усиленных компрессоров и трубок.
• R744 (CO₂) — углекислотный хладагент, экологически чистый. Работа при сверхкритических давлениях (до 100 бар и выше). Требует специальных компрессоров. Применяется в коммерческом холодоснабжении в развитых странах.
• R717 (аммиак) — промышленный хладагент, токсичен, требует компрессоров открытого типа. Высокая эффективность, нулевой потенциал глобального потепления.

Масло в компрессоре

Масло выполняет три функции: смазывает трущиеся детали, уплотняет зазоры между деталями (чтобы фреон не уходил обратно), отводит тепло от механизма. Масло должно быть совместимо с хладагентом — иначе образуются парафины, забивающие капиллярную трубку.

• Минеральное масло — для хладагентов R134a (старые системы), R12 (выведен из эксплуатации). Не смешивается с R600a — для изобутана используют синтетическое.
• Синтетическое (полиэфирное, POE) — для R134a, R404A, R407C, R410A. Не образует парафинов, лучше смазывает при низких температурах.
• Алкилбензольное масло (AB) — универсальное, совместимо с большинством хладагентов. Часто используется как переходное при переводе системы с одного фреона на другой.

Холодопроизводительность и коэффициент эффективности

Холодопроизводительность компрессора — это количество тепла, которое он способен отвести из камеры за единицу времени. Измеряется в ваттах (Вт) или киловаттах (кВт). Для торгового оборудования холодопроизводительность — главный параметр выбора: чем больше камера, теплее помещение и чаще открывается дверь, тем выше должна быть производительность.

Холодопроизводительность зависит не только от компрессора, но и от условий работы:

• Температура испарения — чем ниже температура в камере, тем меньше производительность компрессора. Один и тот же компрессор при температуре испарения −5 °C даёт больше холода, чем при −25 °C.
• Температура конденсации — чем теплее на улице (или в помещении, где стоит конденсатор), тем ниже производительность. При +35 °C компрессор работает хуже, чем при +20 °C.
• Тип хладагента — разные фреоны дают разную производительность на одном и том же компрессоре.
• Степень сжатия — отношение давления конденсации к давлению испарения. Чем выше, тем больше работы и меньше эффективности.

Коэффициент эффективности (COP — Coefficient of Performance) — это отношение холодопроизводительности к потребляемой электроэнергии. COP = 3 означает, что на каждый киловатт электричества компрессор производит 3 киловатта холода. Чем выше COP, тем эффективнее компрессор. Современные спиральные компрессоры имеют COP 3–4, поршневые — 2,5–3,5, винтовые — 4–5.

Как правильно подобрать компрессор

Выбор компрессора для холодильной установки — не вопрос «какой мощнее», а вопрос «какой подходит под конкретную задачу». Слишком слабый компрессор не справится с нагрузкой, будет работать без остановки и сгорит. Слишком мощный — будет часто включаться и выключаться, тратить больше электричества и быстрее изнашиваться от пусковых токов.

Параметры для подбора:

• Холодопроизводительность — рассчитывается по теплопритокам камеры: теплопередача через стены, теплопритоки от продуктов, от открывания двери, от освещения, от работы людей. Для торгового оборудования производитель обычно указывает номинальную холодопроизводительность витрины или шкафа — компрессор подбирается под неё.
• Температурный режим — среднетемпературный (+5…−5 °C испарение) или низкотемпературный (−25…−35 °C испарение). Низкотемпературные компрессоры имеют другую конструкцию клапанов и уплотнений.
• Тип хладагента — компрессор рассчитан под конкретный фреон. Заливка «по аналогии» недопустима — давление, вязкость масла и материалы уплотнений отличаются.
• Напряжение питания — 220 В (однофазные) или 380 В (трёхфазные). Однофазные — до 2–2,5 кВт, трёхфазные — свыше. Трёхфазные надёжнее, тише, не требуют пускового конденсатора.
• Условия эксплуатации — температура окружающей среды, влажность, наличие вентиляции. Для жары нужен компрессор с запасом по производительности 20–30%.
• Тип регулирования — старт-стоп или инвертор. Для торгового оборудования, работающего круглосуточно, инвертор окупается за 1–2 года.

Типичные поломки компрессоров

Заклинивание механизма

Самая тяжёлая поломка: поршень или ротор заклинивает в цилиндре. Причина — недостаток масла, загрязнение системы продуктами износа, попадание жидкого фреона в компрессор (гидроудар), перегрев. Симптомы: компрессор гудит, но не запускается, пусковое реле щёлкает, корпус горячий. В герметичных компрессорах — только замена. В полугерметичных — возможен ремонт с разборкой.

Пробой изоляции обмоток

Междувитковое замыкание или пробой на корпус. Причина — перегрев обмоток, попадание влаги в систему, скачки напряжения, естественное старение изоляции. Симптомы: компрессор не запускается, срабатывает тепловая защита, сопротивление обмоток отличается от нормы. Диагностика — измерение сопротивления обмоток мультиметром (между пусковой, рабочей и общей клеммами). В герметичных — замена.

Потеря производительности

Компрессор работает, но не создаёт нужного давления. Причины: износ клапанов, износ поршневых колец, утечка между всасывающей и нагнетательной полостями, снижение количества хладагента. Симптомы: компрессор работает долго или без остановки, температура в камере не достигает заданной, на всасывающей трубке — ненормально высокая температура. Диагностика — измерение давлений манометрическим блоком.

Шум и вибрация

Причины: износ подшипников, ослабление креплений, попадание жидкости в компрессор, неравномерная посадка на амортизаторах, разбалансировка ротора. Небольшой шум — норма для поршневых компрессоров. Резкий стук, грохот или сильная вибрация — признак поломки. В торговом оборудовании шум компрессора может мешать покупателям и персоналу — в таких случаях выбирают спиральные или инверторные модели.

Сгорание пускового реле или конденсатора

В однофазных компрессорах пусковое реле и конденсатор — самые уязвимые внешние компоненты. Реле залипает или не переключает, конденсатор теряет ёмкость или вздувается. Симптомы: компрессор не запускается, гудит и отключается по тепловой защите. Замена реле и конденсатора — простейший ремонт, который можно выполнить без замены компрессора.

Причины premature-отказа компрессора

В 80% случаев компрессор сгорает не сам по себе, а из-за внешних причин. Самые частые:

• Недостаток фреона — утечка в контуре. Компрессор работает без остановки, мотор не охлаждается всасываемыми парами, обмотки перегреваются и сгорают.
• Перегрузка по температуре — холодильник стоит в жарком помещении, конденсатор забит пылью, нет зазоров для вентиляции. Компрессор не может отвести тепло, работает на пределе.
• Скачки напряжения — пусковые токи и перенапряжение разрушают изоляцию обмоток. Особенно опасно для инверторных компрессоров.
• Влага в системе — попадает при некачественной заправке или ремонте. Вода реагирует с маслом и фреоном, образует кислоты, которые разъедают обмотки и клапаны.
• Засор капиллярной трубки — компрессор работает против повышенного давления, перегревается, изнашивается быстрее.
• Неправильный хладагент или масло — несовместимое масло образует парафины, забивает систему, компрессор заклинивает.
• Неграмотный ремонт — заправка «на глаз», без вакуумирования, без замены фильтра-осушителя. Воздух и влага в системе убивают компрессор за месяцы.

Обслуживание компрессора

Герметичные компрессоры не требуют прямого обслуживания — нет доступа к внутренним деталям. Но косвенное обслуживание — обязательно:

• Чистка конденсатора — раз в 3–6 месяцев. Пыль на рёбрах снижает теплоотдачу, компрессор работает дольше и горячее.
• Проверка пускового реле и конденсатора — при сезонном ТО. Изношенное реле — причина ложного диагноза «сгорел компрессор».
• Проверка уплотнителя двери — раз в полгода. Тёплый воздух через щель заставляет компрессор работать без остановки.
• Контроль температур — термометром в камере. Если температура ползёт вверх при работающем компрессоре — пора вызывать мастера.
• Стабилизатор напряжения — обязателен для инверторных компрессоров и желателен для всех остальных.

Полугерметичные компрессоры требуют регулярного сервисного обслуживания: проверка масла, подтяжка болтовых соединений, проверка клапанов, при необходимости — переборка с заменой изношенных деталей. Интервал ТО — обычно 2000–4000 часов работы, в зависимости от производителя.

Сравнительная таблица типов компрессоров

Марки компрессоров на российском рынке

Мнение экспертов «Индустрии Холода»

Компрессор — это узел, на котором нельзя экономить. Мы видим это каждый день: клиент покупает дешёвую витрину с безымянным компрессором, через полтора года компрессор заклинивает. Меняем на Embraco или Secop — и оборудование работает по 8–10 лет без проблем. Разница в цене компрессора — 3–5 тысяч рублей. Разница в простое магазина из-за поломки — десятки тысяч.

Вторая вещь, которую мы постоянно объясняем: компрессор редко ломается сам по себе. В 8 случаях из 10 причина — внешняя: утечка фреона, забитый конденсатор, скачки напряжения, неправильная заправка после ремонта. Если компрессор сгорел — недостаточно просто поставить новый. Нужно найти и устранить причину, иначе новый сгорит через те же полтора года. Мы всегда проводим диагностику системы перед заменой: проверяем давление, чистоту конденсатора, качество электропитания, наличие влаги в контуре.

Третий момент — выбор между герметичным и полугерметичным. Для маленького магазина герметичный компрессор — оптимальный выбор: дёшев, надёжен, не требует обслуживания. Но если у вас распределительный центр или производственный цех, где простой обходится в сотни тысяч рублей, — нужен полугерметичный. Его можно отремонтировать за часы, а не ждать неделю поставки нового герметичного.

И последнее: переход на инверторные компрессоры — уже не тренд, а стандарт. Если вы покупаете новое торговое оборудование — берите с инвертором. Да, оно дороже на 15–20%. Но за счёт экономии электричества и снижения износа инвертор окупается за 1,5–2 года. А дальше — работает тише, дольше и экономнее, чем старт-стопный аналог.
