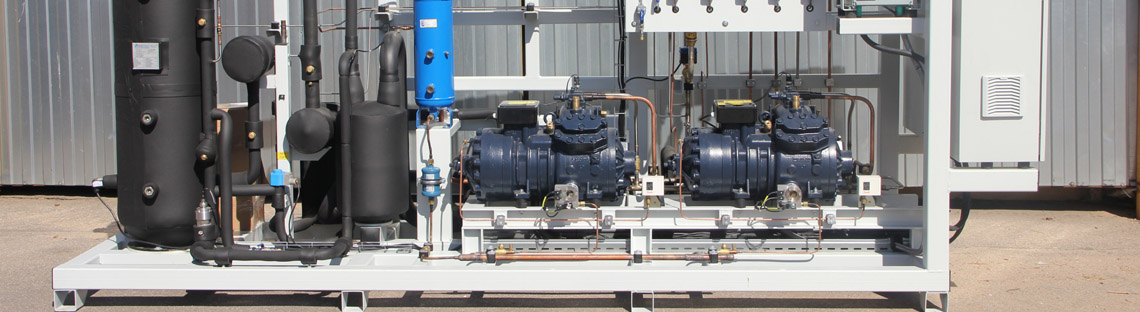

Чиллеры на CO₂ и традиционных хладагентах: сравнение по энергоэффективности, TEWI и окупаемости

Углекислотный газ (CO₂, обозначение R744) — хладагент с нулевым потенциалом разрушения озона и GWP, равным 1. На фоне квот на ГФУ и запрета тяжёлых фреонов он выглядит идеальной заменой. Но когда речь заходит о чиллерах — охладителях жидкости для кондиционирования и технологических нужд — возникает вопрос: готова ли технология CO₂ к массовому применению, или традиционные хладагенты (R134a, R32, R513A, R1234ze) ещё долго будут hold the fort?

В этой статье — технический разбор без маркетинга: рабочие давления, габариты, безопасность, поведение в южном климате, TEWI-анализ и сроки окупаемости. Цель — дать инженеру и руководителю объекта реальную картину, на основе которой можно принимать решение.

Почему CO₂ — это не «просто другой фреон»

CO₂ принципиально отличается от традиционных хладагентов по термодинамическим свойствам. Главное отличие — рабочее давление. У R134a или R32 давление конденсации при +35 °C — 8–15 бар. У CO₂ при той же температуре — около 80 бар. Это не опечатка: давление в 5–10 раз выше.

Причина — низкая критическая температура CO₂: всего +31 °C. Это значит, что при температуре наружного воздуха выше +25 °C классический цикл с конденсацией CO₂ невозможен — газ не может перейти в жидкое состояние обычным охлаждением. Для климата Краснодара, где летом +35…+40 °C — норма, это критично. Чиллер на CO₂ не может работать по простому циклу парокомпрессионного сжатия с воздушным конденсатором, как традиционный.

Решение — транскритический цикл. В нём CO₂ не конденсируется, а охлаждается в газовом состоянии в теплообменнике, который называется газовойлер (gas cooler). Давление в газовомере поднимается выше критического — 90–120 бар. Жидкость охлаждает воду, а CO₂ отдаёт тепло воздуху, оставаясь в сверхкритическом состоянии. Затем CO₂ дросселируется через расширительный клапан до давления всасывания, часть превращается в жидкость, и цикл повторяется.

Это сложнее, дороже и требует специальных компонентов: компрессоры на высокое давление, трубопроводы из нержавеющей стали или медных труб повышенной прочности, клапаны и фитинги на 100+ бар. Всё это увеличивает капитальные затраты.

Энергоэффективность: COP и EER в реальных условиях

Холодильный коэффициент (COP) — отношение холодопроизводительности к потребляемой электроэнергии. Чем выше COP, тем эффективнее чиллер.

При температуре наружного воздуха +15…+20 °C CO₂-чиллер может показывать COP 4,5–5,5 — выше, чем у традиционных хладагентов (3,5–4,5). Причина — отличные термодинамические свойства CO₂ при низких температурах конденсации (газового охлаждения): низкая степень сжатия и высокая объёмная холодопроизводительность.

Но при повышении наружной температуры картина меняется. При +30 °C COP CO₂-чиллера падает до 3,0–3,5, при +35 °C — до 2,5–3,0. Традиционный чиллер на R134a или R32 при +35 °C держит COP 3,5–4,0. Это означает, что в южном климате CO₂-чиллер летом потребляет на 15–25% больше электроэнергии, чем традиционный.

Почему так происходит: при транскритическом цикле эффективность сильно зависит от температуры на выходе из газового охлаждения. Чем выше наружная температура, тем выше нижняя граница давления в газовом охлаждении, тем больше работы компрессора тратится впустую. Оптимизация давления — ключевой алгоритм управления CO₂-чиллером, и не все производители с ним справляются.

Ситуацию спасает эжекторная технология и внутренний теплообменник (IHX), которые восстанавливают часть работы сжатия. Чиллеры с эжектором показывают COP на 10–15% выше, чем без него, и в южном климате могут приблизиться к показателям традиционных хладагентов. Но эжекторная технология — сложная и недешёвая.

Требования к помещению и габариты

Высокое рабочее давление CO₂ диктует требования к компонентам и монтажу:

• Трубопроводы. Медные трубы для CO₂ — со стенками не менее 1,5–2,0 мм (против 0,8–1,0 мм для R134a). Для трубопроводов диаметром более 40 мм применяется нержавеющая сталь. Это утяжеляет и удорожает трассу.
• Компрессоры. Только специализированные — поршневые или винтовые, рассчитанные на 90–130 бар. Спиральные компрессоры на CO₂ в транскритическом режиме практически не применяются.
• Теплообменники. Пластинчатые теплообменники из нержавеющей стали, рассчитанные на высокое давление. Микроканальные воздушные теплообменники — с усиленным каркасом.
• Фитинги и клапаны. Все компоненты — на номинальное давление не менее PN 100 (100 бар). Стандартная арматура для традиционных хладагентов (PN 30–45) не подходит.

Габариты CO₂-чиллера при той же холодопроизводительности на 20–30% меньше традиционного. Причина — высокая объёмная холодопроизводительность CO₂: компрессор и теплообменники получаются компактными. Но вес — выше из-за толстостенных труб и усиленных компонентов.

Безопасность: CO₂ против фреонов

CO₂ относится к классу безопасности A1 (негорючий, нетоксичный). Но у него есть специфика:

• Плотность. CO₂ тяжелее воздуха. При утечке в закрытом помещении газ скапливается у пола. Концентрация 3–5% вызывает одышку, 8–10% — потерю сознания, 15% и выше — смертельно опасна. Поэтому в машинном отделении CO₂-чиллера обязательна вентиляция нижней зоны — вытяжка на уровне 30–50 см от пола.
• Датчики CO₂. В помещении установки — стационарные газоанализаторы с аварийной сигнализацией при 5000 ppm (0,5%). При срабатывании автоматически включается вытяжная вентиляция и отключается оборудование.
• Высокое давление. При утечке из трубопровода на 100 бар струя CO₂ может причинить травму. Поэтому доступ к агрегату ограничивается, трубопроводы закрываются кожухами, а обслуживание — только обученным персоналом.

Традиционные хладагенты (R134a, R32, R513A) — горючие (R32 — класс A2L, слабогорючий) или негорючие (R134a, R513A — A1). R32 при утечке может воспламеняться при концентрации 12–14% и наличии источника зажигания — это требует дополнительных мер пожарной безопасности в машинном отделении. R134a и R513A — негорючие, но при нагреве свыше 300 °C (например, при пожаре) разлагаются с выделением фосгена — смертельно ядовитого газа.

Работа в жарком климате: проблемы и решения

Для Краснодарского края, где летняя температура регулярно превышает +35 °C, а пиковые значения достигают +42 °C, эксплуатация CO₂-чиллера — особая история:

• Транскритический режим — почти всё лето. При температуре наружного воздуха выше +25 °C чиллер переходит в транскритический режим, где эффективность падает. В Краснодаре это означает 4–5 месяцев в году работы с пониженным COP.
• Оптимизация давления газового охлаждения. Алгоритм управления должен постоянно подстраивать давление в газовом охлаждении под текущую температуру воздуха. Ошибка в алгоритме — потеря 10–15% эффективности. Не все производители предлагают качественную автоматику.
• Перегрев компрессора. В транскритическом режиме температура нагнетания CO₂ может достигать 120–150 °C. Охлаждение компрессора — обязательное: либо воздушное, либо впрыск жидкого CO₂, либо водяное охлаждение рубашки.
• Адиабатное охлаждение. Один из способов улучшить эффективность CO₂ в жарком климате — доохлаждение воздуха на входе в газовый охлаждение за счёт испарения воды (адиабатные маты или форсунки). Снижение температуры воздуха на 5–8 °C даёт прирост COP 10–15%.

Традиционные чиллеры в жарком климате тоже теряют эффективность, но не так резко: падение COP на 0,2–0,3 на каждые 5 °C роста наружной температуры. При +42 °C R134a-чиллер держит COP 3,0–3,5, CO₂-чиллер без доохлаждения — 2,5–2,8.

TEWI: полный климатический след

TEWI (Total Equivalent Warming Impact) — совокупный эффект глобального потепления за весь срок службы оборудования. Считается как сумма прямых выбросов (утечки хладагента, умноженные на GWP) и косвенных выбросов (электроэнергия, затраченная за весь срок службы, умноженная на углеродоёмкость электроэнергии).

Формула TEWI:

$TEWI = GWP \cdot L \cdot N + GWP \cdot M \cdot (1 — \alpha) + N \cdot E \cdot \beta$

где $L$ — годовая утечка (кг), $N$ — срок службы (лет), $M$ — масса заправки (кг), $\alpha$ — доля рекуперации (0,7–0,9), $E$ — годовое потребление электроэнергии (кВт·ч), $\beta$ — углеродоёмкость электроэнергии (кг CO₂/кВт·ч, для РФ ≈ 0,35).

Для чиллера холодопроизводительностью 100 кВт:

• CO₂ (R744): GWP = 1, заправка 15 кг, годовая утечка 5% (0,75 кг), срок 15 лет, потребление 120 000 кВт·ч/год. TEWI = 1 × 0,75 × 15 + 1 × 15 × 0,2 + 15 × 120 000 × 0,35 = 11 + 3 + 630 000 = ~630 000 кг CO₂-экв. Практически весь TEWI — косвенные выбросы (электроэнергия).
• R134a: GWP = 1430, заправка 35 кг, годовая утечка 5% (1,75 кг), срок 15 лет, потребление 110 000 кВт·ч/год. TEWI = 1430 × 1,75 × 15 + 1430 × 35 × 0,2 + 15 × 110 000 × 0,35 = 37 538 + 10 010 + 577 500 = ~625 000 кг CO₂-экв.
• R32: GWP = 675, заправка 20 кг, годовая утечка 5% (1,0 кг), срок 15 лет, потребление 105 000 кВт·ч/год. TEWI = 675 × 1,0 × 15 + 675 × 20 × 0,2 + 15 × 105 000 × 0,35 = 10 125 + 2 700 + 551 250 = ~564 000 кг CO₂-экв.

Как видим, TEWI CO₂ и R134a практически равны — потому что в теплом климате CO₂-чиллер потребляет больше электроэнергии, и это нивелирует его нулевой GWP. R32 выигрывает за счёт более низкого GWP и лучшей энергоэффективности.

Сравнительная таблица: CO₂, R134a, R32, R513A

Когда CO₂-чиллер оправдан, а когда — нет

CO₂-чиллер имеет смысл, если:

• Объект в климате с холодным летом (средняя летняя температура не выше +20…+25 °C): северные регионы, высокогорье.
• Требуется одновременное производство холода и тепла (теплоутилизация) — CO₂ транскритический цикл отлично отдаёт тепло при высокой температуре (до +70…+80 °C), что полезно для подогрева воды или отопления.
• Жёсткие экологические требования: TEWI-портфель объекта, ESG-отчётность, запрет на ГФУ.
• Есть бюджет на капитальные затраты в 1,8–2,5 раза выше традиционного решения.
• Доступен квалифицированный сервис по CO₂ — без него эксплуатация невозможна.

CO₂-чиллер не оправдан, если:

• Объект в жарком климате (Краснодарский край, Юг России, Кавказ) — COP летом ниже, TEWI не лучше, окупаемость уходит за горизонт.
• Бюджет ограничен — капитальные затраты слишком высоки.
• Сервис недоступен — мало специалистов, дорогостоящие запчасти, долгий простой при аварии.
• Требуется простая и надёжная система «включил и забыл» — CO₂ требует регулярного контроля и настройки.

Традиционные хладагенты (R32, R513A) — оптимальный выбор для Юга России:

• R32 — лучший баланс: GWP 675, COP выше, чем у R134a, цена умеренная. Слабогорючесть (A2L) — manageable при правильном проектировании.
• R513A — прямая замена R134a, негорючий, GWP 573. Холодопроизводительность чуть ниже R134a, но для новых систем подходит отлично.
• R134a — проверенный, но GWP 1430 подпадает под квоты. Для нового оборудования лучше не ставить.

Мнение экспертов

1. CO₂ — не панацея для южного климата. В Краснодаре, Ростове, Сочи CO₂-чиллер большую часть года работает в транскритическом режиме с пониженным COP. Экологическое преимущество нулевого GWP съедается повышенным потреблением электроэнергии. TEWI CO₂ и R134a практически одинаковы, а R32 — ниже. Для Юга России CO₂-чиллер без эжектора и адиабатного доохлаждения — неэффективное вложение.

2. R32 — прагматичный выбор на ближайшие 10 лет. GWP 675 в три раза ниже R134a, COP — один из лучших среди безопасных хладагентов. Слабогорючесть A2L — не препятствие при правильном проектировании: датчики горючих газов, вентиляция, искробезопасная арматура. Сервисная инфраструктура для R32 уже есть в России. Если нужно новое оборудование «здесь и сейчас» — R32 лучший вариант.

3. CO₂ хорош для тепловых насосов, а не для кондиционирования. Транскритический CO₂-цикл идеален для тепловых насосов: он выдаёт горячую воду 70–90 °C с высоким COP, недостижимым для традиционных хладагентов. Если на объекте нужно одновременно охлаждение и подогрев воды — CO₂-чиллер с тепловыми насосами окупается за 4–6 лет даже на Юге. Но если задача только холод — переплата не оправдана.

4. Капитальные затраты — главный барьер. CO₂-чиллер стоит в 2 раза дороже традиционного. Разница окупается за счёт разницы в цене хладагента (CO₂ стоит копейки по сравнению с R134a или R513A) и за счёт экономии на квотах. Но в жарком климате экономия на электроэнергии отрицательная — CO₂ потребляет больше. Поэтому окупаемость в Краснодаре — 8–12 лет и более, при сроке службы 15 лет. Это слишком долго для большинства инвесторов.

5. Сервис — критический фактор. Обслуживание CO₂-чиллера требует специальной подготовки: работа с давлением 100+ бар, настройка транскритического алгоритма, диагностика эжектора. В России специалистов по CO₂ немного, и стоят они дороже. Если ваш сервисник «слышал про CO₂, но не работал» — не давайте ему такой агрегат. Обучение и сертификация — обязательно.

6. Не путайте CO₂-чиллер и CO₂-каскад для промышленного холода. В промышленных холодильных установках (−30…−50 °C) CO₂ используется как низкотемпературный хладагент в каскаде с NH₃ или R134a — и там он работает отлично, потому что давление конденсации CO₂ низкое (condensing CO₂ при +5…+10 °C — 40–45 бар, не 100). Это принципиально другой режим, чем в чиллерах для кондиционирования. Не переносите опыт промышленного CO₂-холода на чиллеры — там разные физические процессы.

7. Следите за регуляторным давлением. К 2029 году квоты на ГФУ в России сократятся на 70%. R134a станет дорогой и дефицитной, R32 и R513A — основными хладагентами для чиллеров. CO₂ останется нишевым решением для объектов с особыми требованиями (ESG, теплоутилизация, холодный климат). Массового перехода на CO₂-чиллеры в России в ближайшие 5–7 лет не предвидится.
